deutsch
► Schneidwerkzeug so warten, wie es in der
Gebrauchsanleitung des verwendeten
Schneidwerkzeugs oder auf der Verpa‐
ckung des verwendeten Schneidwerkzeugs
beschrieben ist.
■ Während der Reinigung oder Wartung der
Schneidwerkzeuge kann der Benutzer sich an
scharfen Schneidkanten schneiden. Der
Benutzer kann verletzt werden.
► Arbeitshandschuhe aus widerstands‐
fähigem Material tragen.
5 Motorsense einsatzbereit
machen
5.1 Motorsense einsatzbereit
machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
– Motorsense, 4.6.1.
– Schutz, 4.6.2.
– Mähkopf oder Metall-Schneidwerkzeug,
4.6.3 oder 4.6.4.
► Motorsense reinigen,

► Zweihandgriff anbauen,

► Kombination aus Schneidwerkzeug, Schutz
und Tragsystem auswählen,
► Schutz anbauen,
► Mähkopf oder Metallschneidwerkzeug
anbauen, 6.3.1 oder
► Motorsense betanken,
► Tragsystem anlegen und einstellen,
► Zweihandgriff einstellen,
► Motorsense ausbalancieren,
► Bedienungselemente prüfen,
► Falls die Schritte nicht durchgeführt werden
können: Motorsense nicht verwenden und
einen STIHL Fachhändler aufsuchen.
6 Motorsense zusammen‐
bauen

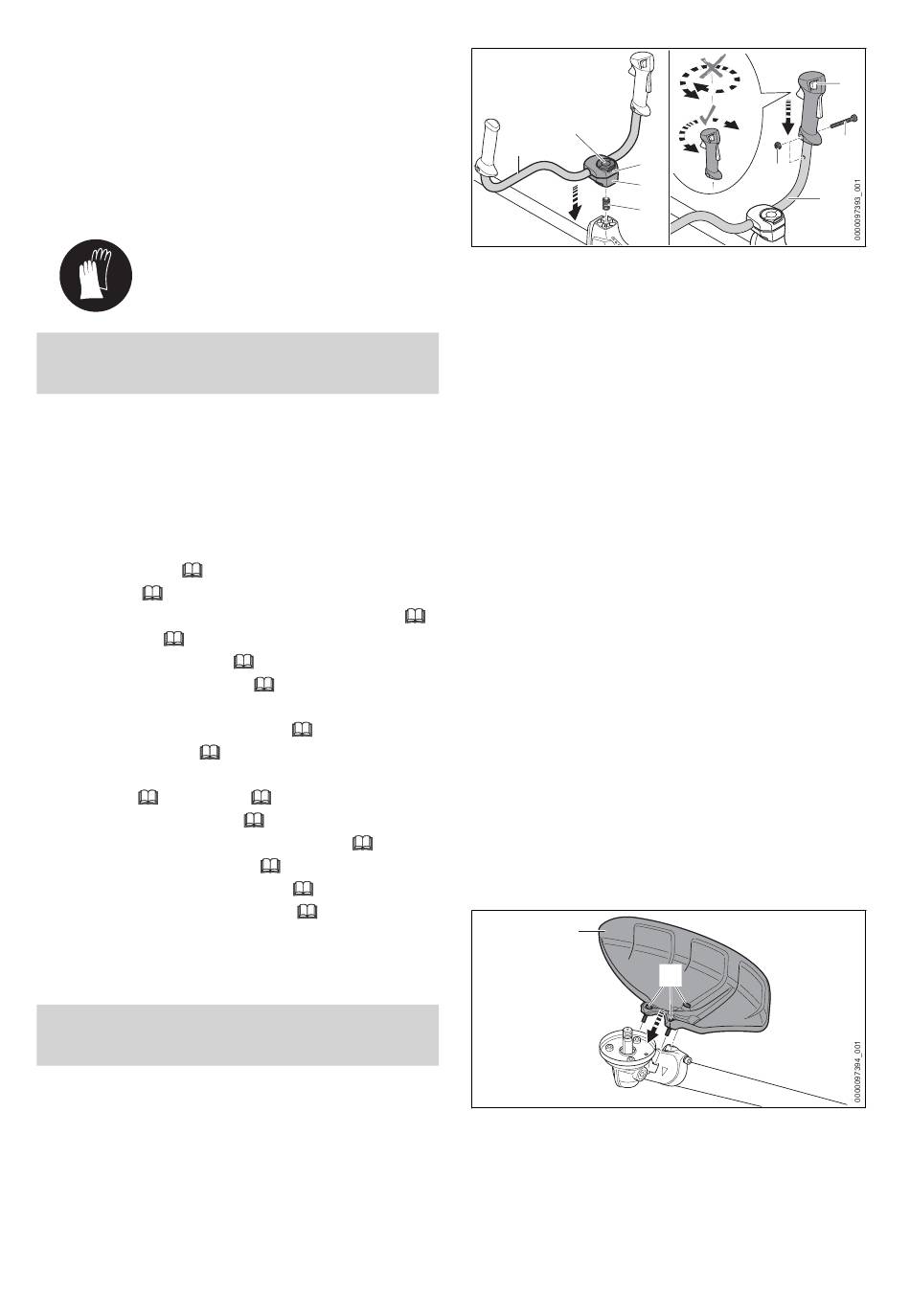

6.1 Zweihandgriff anbauen
► Motor abstellen.
12
15.1.
6.1.
20.
6.2.
6.4.
8.2.
7.1.
7.2.
7.3.
10.1.

5 Motorsense einsatzbereit machen

1
2
► Bügel der Knebelschraube (1) aufklappen und
so lange gegen den Uhrzeigersinn drehen, bis
das Griffrohr (2) nur noch leicht geklemmt ist.
► Feder (5) von unten in die untere Klemm‐
schale (4) einsetzen.
► Klemmschalen (3 und 4) auf den Schaft set‐
zen und Knebelschraube (1) eindrehen.
► Griffrohr (2) nach oben schwenken.
► Knebelschraube (1) anziehen und Bügel
zuklappen.
► Schraube (6) herausdrehen.
► Bedienungsgriff (8) so auf das Griffrohr (2)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
Den Bedienungsgriff (8) dabei nicht verdre‐
hen.
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
Der Zweihandgriff muss nicht wieder abgebaut
werden.
6.2 Schutz und Anschlag anbauen
und abbauen
6.2.1 Schutz für Mähköpfe, Metall-Schneid‐
werkzeuge und Anschlag anbauen
► Motor abstellen.
1
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
6.2.2 Schutz für Mähköpfe, Metall-Schneid‐
werkzeuge und Anschlag abbauen
► Motor abstellen.
3
7
4
5
2
0458-856-7521-A
8
6
2
