deutsch
1

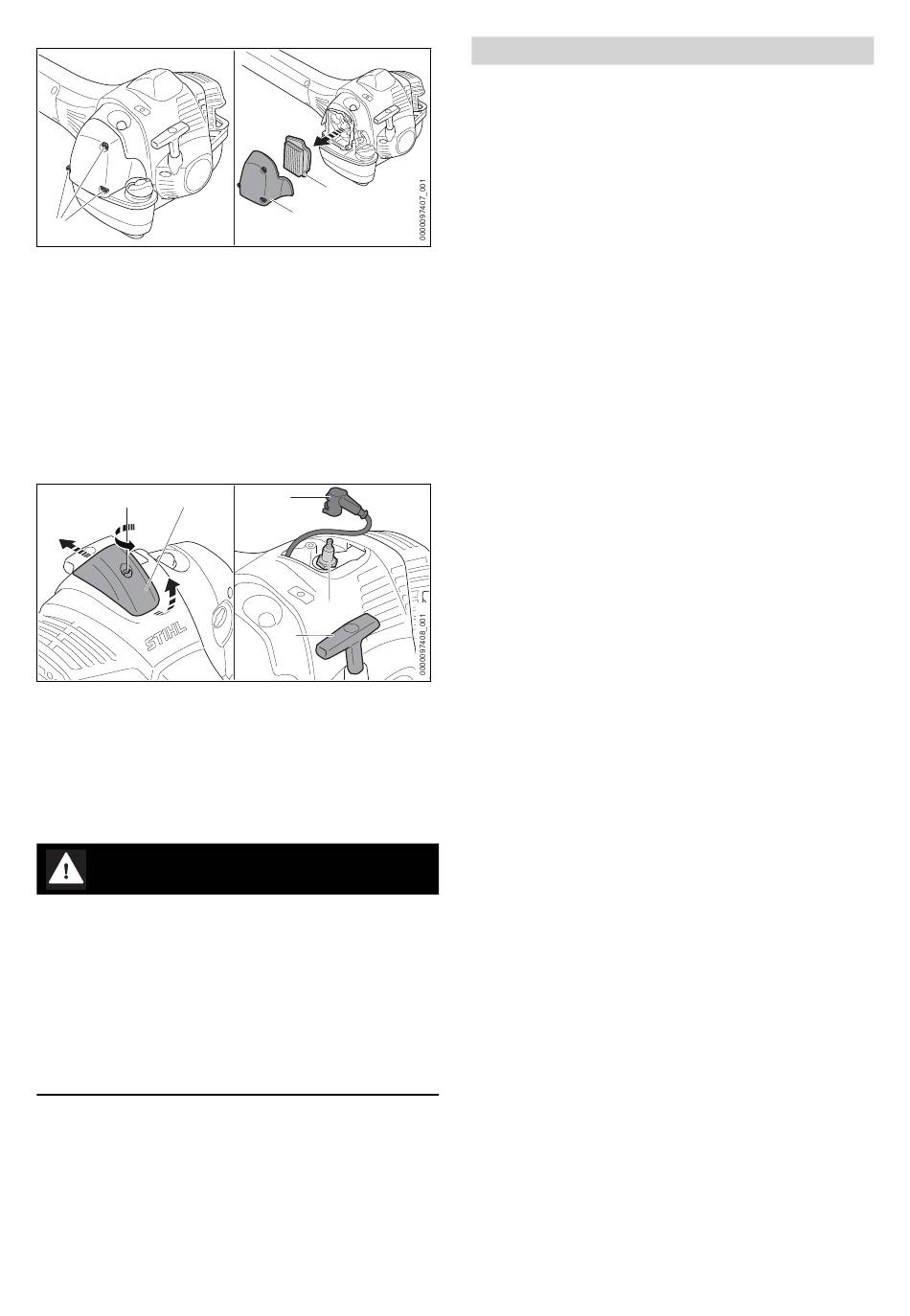

► Schrauben (1) herausdrehen und den Filterde‐
ckel (2) abnehmen.
► Bereich um den Luftfilter (3) mit einem feuch‐
ten Tuch oder einem Pinsel reinigen.
► Luftfilter (3) herausnehmen.
► Neuen Luftfilter (3) einsetzen.
► Filterdeckel (2) aufsetzen.
► Schrauben (1) eindrehen und fest anziehen.
18.3 Verbrennungsraum lüften
1 2
► Schraube (1) gegen den Uhrzeigersinn dre‐
hen.
► Abdeckung (2) anheben und nach hinten
schieben.
► Zündkerzenstecker (3) abziehen.
► Zündkerze (4) herausdrehen.
► Zündkerze (4) trocknen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker
der Anwerfgriff herausgezogen wird, können
Funken nach außen treten. Funken können in
leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden
und Sachschaden kann entstehen.
► Stopptaster drücken und gedrückt halten,
bevor der Anwerfgriff herausgezogen wird.
► Stopptaster drücken und gedrückt halten.
► Anwerfgriff (5) mehrmals herausziehen und
zurückführen.
Der Verbrennungsraum ist gelüftet.
► Zündkerze (4) eindrehen und fest anziehen.
► Zündkerzenstecker (3) fest aufdrücken.
► Abdeckung (2) anbauen und Schraube (1) fest
anziehen.
22
3
2
3
4
5

19 Technische Daten

19.1 Motorsense STIHL FS 511 C-M
– Hubraum: 51,6 cm³
– Leistung nach ISO 8893: 2,4 kW (3,3 PS) bei
9500 1/min
– Leerlaufdrehzahl: 2500 1/min
– Maximale Drehzahl der Abtriebswelle:
7890 1/min
– Zulässige Zündkerzen: NGK BPMR7A von
STIHL
– Elektrodenabstand der Zündkerze: 0,5 mm
– Gewicht bei leerem Kraftstofftank, ohne
Schneidwerkzeug und Schutz: 10,2 kg
– Länge ohne Schneidwerkzeug: 1760 mm
– Maximaler Inhalt des Kraftstofftanks: 990 cm³
(0,99 l)
19.2 Motorsense STIHL FS 561 C-M
– Hubraum: 57,1 cm³
– Leistung nach ISO 8893: 2,8 kW (3,8 PS) bei
9500 1/min
– Leerlaufdrehzahl: 2500 1/min
– Maximale Drehzahl der Abtriebswelle:
7890 1/min
– Zulässige Zündkerzen: NGK BPMR7A von
STIHL
– Elektrodenabstand der Zündkerze: 0,5 mm
– Gewicht bei leerem Kraftstofftank, ohne
Schneidwerkzeug und Schutz: 10,2 kg
– Länge ohne Schneidwerkzeug: 1760 mm
– Maximaler Inhalt des Kraftstofftanks: 990 cm³
(0,99 l)
19.3 Schallwerte und Vibrations‐
werte
Der K-Wert für die Schalldruckpegel beträgt
2 dB(A). Der K-Wert für die Schallleistungspegel
beträgt 2 dB(A). Der K-Wert für die Vibrations‐
werte beträgt 2 m/s².
Verwendung mit einem Mähkopf
FS 511 C-M
– Schalldruckpegel L
ISO 22868: 101 dB(A).
– Schallleistungspegel L
ISO 22868: 114 dB(A).
– Vibrationswert a
hv, eq
ISO 22867:
– Bedienungsgriff: 3,7 m/s².
– Linker Handgriff: 3,7 m/s².
FS 561 C-M
– Schalldruckpegel L
ISO 22868: 101 dB(A).
19 Technische Daten
gemessen nach
peq
gemessen nach
w
gemessen nach
gemessen nach
peq
