6 Assemblare il decespugliatore
1
2
3
4
5
6
7

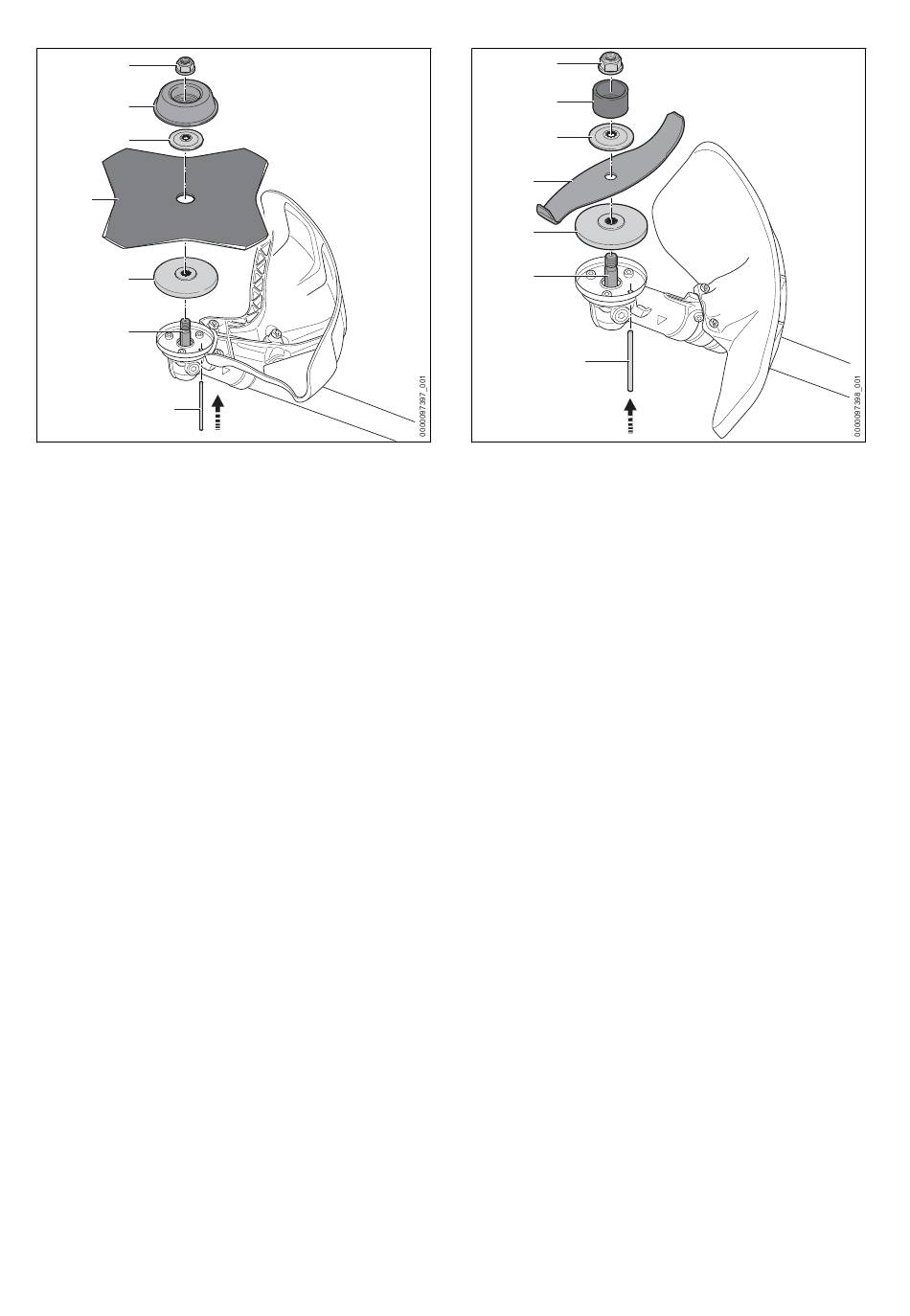

► Posizionare il piattello di pressione (5) sull'al‐
bero (6) in modo tale che il diametro inferiore
sia rivolto verso l'alto.
► Sistemare l'attrezzo di taglio metallico (4) sul
piattello di pressione (5) Se si usa una lama
per sega circolare o una lama tagliaerba con
più di 4 taglienti: allineare i bordi di taglio in
modo tale che siano rivolti nella stessa dire‐
zione di rotazione indicata dalla freccia sul
riparo.
► Posizionare il disco pressore (3) sull'attrezzo
di taglio metallico (4) con l'ondulazione rivolta
verso l'alto.
► Posizionare il piattello (2) sul disco pres‐
sore (3) in modo tale che la parte chiusa sia
rivolta verso l'alto.
► Premere la spina a innesto (7) fino al riscontro
nel foro e tenerlo premuto.
► Girare l'attrezzo di taglio metallico (4) in senso
antiorario fino allo scatto della spina a innesto
(7).
L'albero (6) è bloccato.
► Girare il dado (1) in senso antiorario e strin‐
gerlo.
► Staccare la spina a innesto (7).
6.4.2 Montare il coltello da boscaglia o il col‐
tello trituratore
► Spegnere il motore.
0458-856-7521-A
1
2
3
4
5
6
7
► Posizionare il piattello di pressione (5) sull'al‐
bero (6) in modo tale che il diametro inferiore
sia rivolto verso l'alto.
► Sistemare l'attrezzo di taglio metallico (4) sul
piattello di pressione (5) Se si utilizza un col‐
tello trituratore, orientare i bordi di taglio in
modo che siano rivolti dal riduttore verso il
dado (1).
► Posizionare il disco pressore (3) sull'attrezzo
di taglio metallico (4) con l'ondulazione rivolta
verso l'alto.
► Posizionare l'anello di protezione (2) sul disco
pressore (3) in modo che l'apertura sia rivolta
verso l'alto.
► Premere la spina a innesto (7) fino all'arresto
nel foro e tenerla premuta.
► Girare l'attrezzo di taglio metallico (4) in senso
antiorario fino allo scatto della spina a innesto
(7).
L'albero (6) è bloccato.
► Girare il dado (1) in senso antiorario e strin‐
gerlo.
► Staccare la spina a innesto (7).
6.4.3 Smontaggio dell'attrezzo di taglio
metallico
► Spegnere il motore.
► Premere la spina ad innesto nel foro fino al
riscontro e tenerla in posizione.
► Girare l'attrezzo di taglio metallico in senso
orario fintanto che la spina non scatta in posi‐
zione.
Ora l'albero è bloccato.
► Allentare in senso orario il dado.
► Rimuovere i fissaggi, l'attrezzo di taglio metal‐
lico e il piattello di pressione.
► Estrarre la spina.
