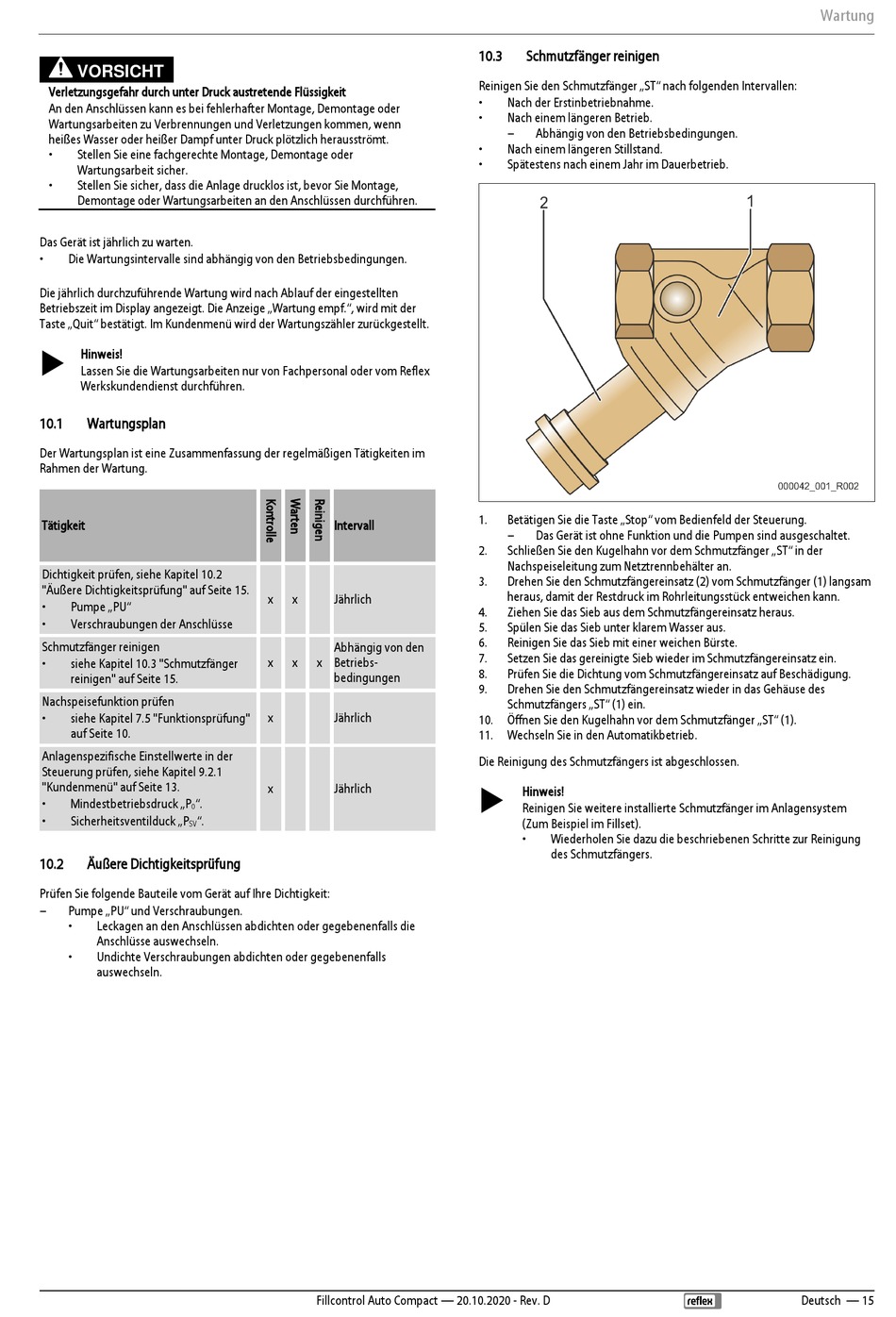

VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Das Gerät ist jährlich zu warten.
•
Die Wartungsintervalle sind abhängig von den Betriebsbedingungen.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird mit der
Taste „Quit" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.
Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
10.1
Wartungsplan
Der Wartungsplan ist eine Zusammenfassung der regelmäßigen Tätigkeiten im
Rahmen der Wartung.
Tätigkeit
Dichtigkeit prüfen, siehe Kapitel 10.2
"Äußere Dichtigkeitsprüfung" auf Seite 15.
•
Pumpe „PU"
•
Verschraubungen der Anschlüsse
Schmutzfänger reinigen
•
siehe Kapitel 10.3 "Schmutzfänger
reinigen" auf Seite 15.
Nachspeisefunktion prüfen
•
siehe Kapitel 7.5 "Funktionsprüfung"
auf Seite 10.
Anlagenspezifische Einstellwerte in der
Steuerung prüfen, siehe Kapitel 9.2.1
"Kundenmenü" auf Seite 13.
•
Mindestbetriebsdruck „P
".
0
•
Sicherheitsventilduck „P
".
SV
10.2
Äußere Dichtigkeitsprüfung
Prüfen Sie folgende Bauteile vom Gerät auf Ihre Dichtigkeit:
–
Pumpe „PU" und Verschraubungen.
•
Leckagen an den Anschlüssen abdichten oder gegebenenfalls die
Anschlüsse auswechseln.
•
Undichte Verschraubungen abdichten oder gegebenenfalls
auswechseln.
Intervall
x
x
Jährlich
Abhängig von den
Betriebs-
x
x
x
bedingungen
x
Jährlich
x
Jährlich
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
10.3
Schmutzfänger reinigen
Reinigen Sie den Schmutzfänger „ST" nach folgenden Intervallen:
•
Nach der Erstinbetriebnahme.
•
Nach einem längeren Betrieb.
–
Abhängig von den Betriebsbedingungen.
•
Nach einem längeren Stillstand.
•
Spätestens nach einem Jahr im Dauerbetrieb.
1.
Betätigen Sie die Taste „Stop" vom Bedienfeld der Steuerung.
–
Das Gerät ist ohne Funktion und die Pumpen sind ausgeschaltet.
2.
Schließen Sie den Kugelhahn vor dem Schmutzfänger „ST" in der
Nachspeiseleitung zum Netztrennbehälter an.
3.
Drehen Sie den Schmutzfängereinsatz (2) vom Schmutzfänger (1) langsam
heraus, damit der Restdruck im Rohrleitungsstück entweichen kann.
4.
Ziehen Sie das Sieb aus dem Schmutzfängereinsatz heraus.
5.
Spülen Sie das Sieb unter klarem Wasser aus.
6.
Reinigen Sie das Sieb mit einer weichen Bürste.
7.
Setzen Sie das gereinigte Sieb wieder im Schmutzfängereinsatz ein.
8.
Prüfen Sie die Dichtung vom Schmutzfängereinsatz auf Beschädigung.
9.
Drehen Sie den Schmutzfängereinsatz wieder in das Gehäuse des
Schmutzfängers „ST" (1) ein.
10. Öffnen Sie den Kugelhahn vor dem Schmutzfänger „ST" (1).
11. Wechseln Sie in den Automatikbetrieb.
Die Reinigung des Schmutzfängers ist abgeschlossen.
Hinweis!
Reinigen Sie weitere installierte Schmutzfänger im Anlagensystem
(Zum Beispiel im Fillset).
•
Wiederholen Sie dazu die beschriebenen Schritte zur Reinigung
des Schmutzfängers.
Wartung
Deutsch — 15
