KAP ITE L M ENÜ
5.7.2 Signalquelle „RS 232"
Die Konfiguration der seriellen Schnittstelle „RS 232" wird nachfolgend erläutert.

5.7.2.1 Receiver von Reichhardt oder Hemisphere

Wenn Sie über einen Reichhardt- oder Hemisphere-
Receiver verfügen, müssen zwei Ports („Port PSR"
und „Port Other") konfiguriert und allgemeine Ein-
stellungen vorgenommen werden.
Reichhardt-Receiver sind in der Regel vorkonfigu-
riert. Die Vorkonfiguration sollt jedoch überprüft
werden.
Rufen Sie über den Button unter „Einstellung" der
Reihe nach die drei Punkte („Port PSR", „Port Other"
und „Allgemein") auf, um die entsprechenden Kon-
figurationen durchzuführen/zu überprüfen (siehe
(siehe Abb. 95).

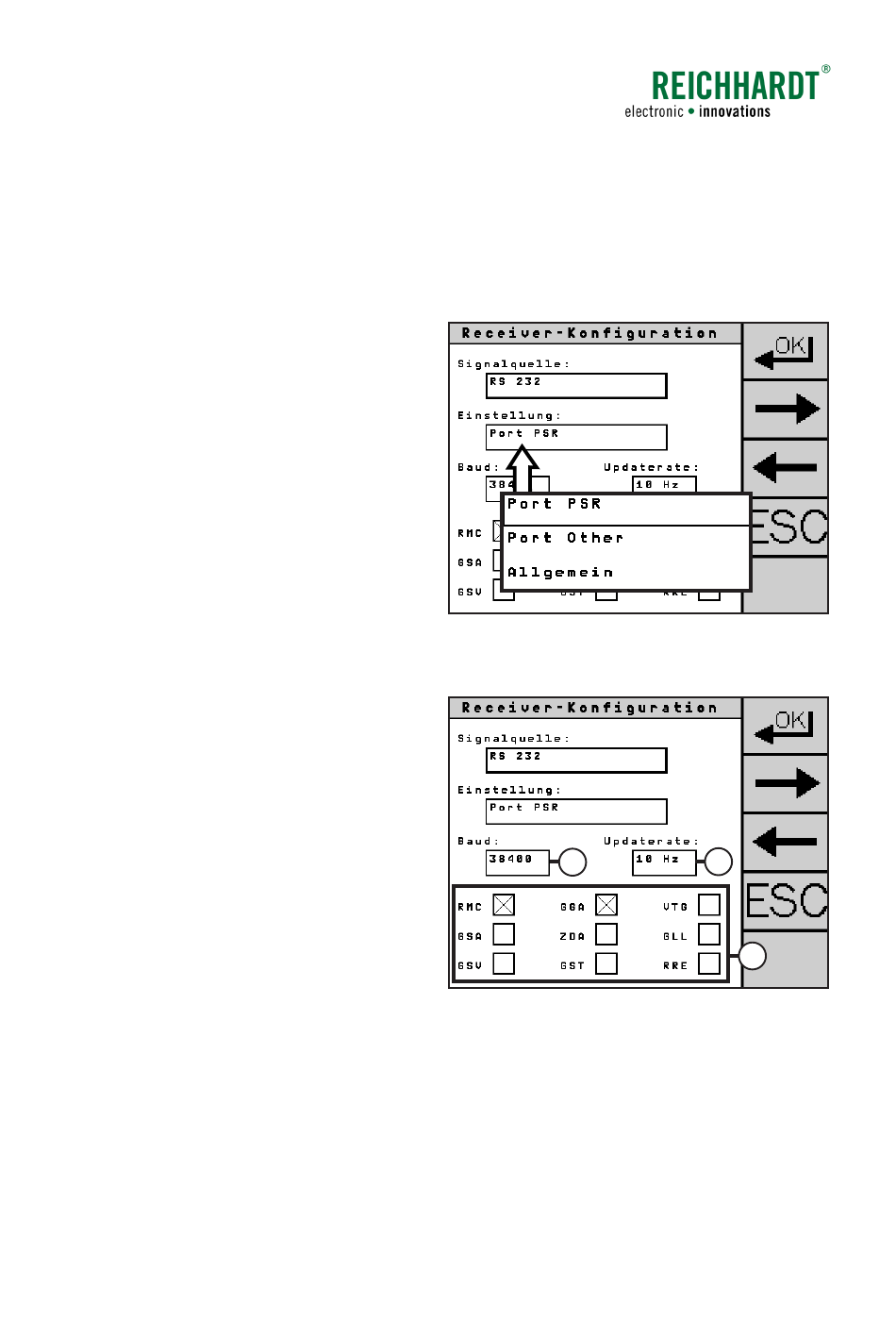

Abb. 95: Einstellung wählen
Konfiguration von „Port PSR" und „Port Other"
Unter „Port PSR" stellen Sie die Kommunikation des
Receivers zu ULTRA GUIDANCE PSR ISO ein.
Unter „Port Other" konfigurieren Sie den zweiten Port
des Receivers für Anbaugeräte oder die Kommuni-
kation mit dem RTK-Modem.
Die Menüseiten für „Port PSR" und „Port Other" sind
gleichermaßen aufgebaut.
2
1
Baud:
Die Baudrate ist die Übertragungsgeschwindigkeit
zwischen ULTRA GUIDANCE PSR ISO und dem GPS-
3
Receiver. Folgende Baudraten sind möglich: 4800,
9600, 19200, 38400, 57600 (siehe Abb. 96 – 1).
Abb. 96: Konfiguration von „Port PSR" und „Port Other"
Updaterate:
Über die Updaterate (siehe Abb. 96 – 2) stellen Sie
die Frequenz ein, mit der alle Nachrichten übertra-
gen werden. Folgende Updateraten sind möglich:
1, 5, 10 Hz.
Nachrichtenformat:
Geben Sie die Nachrichtenformate an, über die
der Receiver seine Daten übermitteln soll (siehe
Abb. 96 – 3).
