Receiver-Konfiguration

In der Receiver-Konfiguration geben Sie an, welche
Signalquelle und -ausgabe verwendet werden, und
stellen u. a. Baudrate, Updaterate und Nachrichten-
format ein.
Wählen Sie im Hauptmenü das GPS-Symbol (C) (siehe
Abb. 93), um die Receiver-Konfiguration aufzurufen.
Die Receiver-Konfiguration ist in drei Seiten unter-
gliedert, durch die Sie mit den Pfeiltasten rechts im
Menü blättern können.

5.7.1 Signalquelle einstellen

Die Receiver-Konfiguration variiert je nach verwen-
detem Receiver.
Wählen Sie mithilfe des Buttons unter „Signalquelle"
das Protokoll/die Schnittstelle aus, das/die der an-
geschlossene Receiver verwendet (siehe Abb. 94).
ULTRA GUIDANCE PSR ISO kann drei verschiedene
Signalquellen verarbeiten:
• RS 232 (seriell)
• NMEA 2000 (CAN-Bus)
• J1939 (CAN-Bus)
Welche Signalquelle der jeweilige Receiver verwen-
det, können Sie in der Regel dem Datenblatt des
Receivers entnehmen.
Reichhardt/Hemisphere:
Receiver von Reichhardt und Hemisphere werden
seriell angeschlossen und verwenden das Protokoll
RS 232.
John Deere StarFire:
John Deere StarFire-Receiver werden in der Regel
seriell über RS 232 verwendet.
Zusätzlich ist die Verwendung über den CAN-Bus
mittels J1939 möglich.
BE DI EN UNG SA N L EI T UN G U LT RA GU I DA NC E P SR I SO

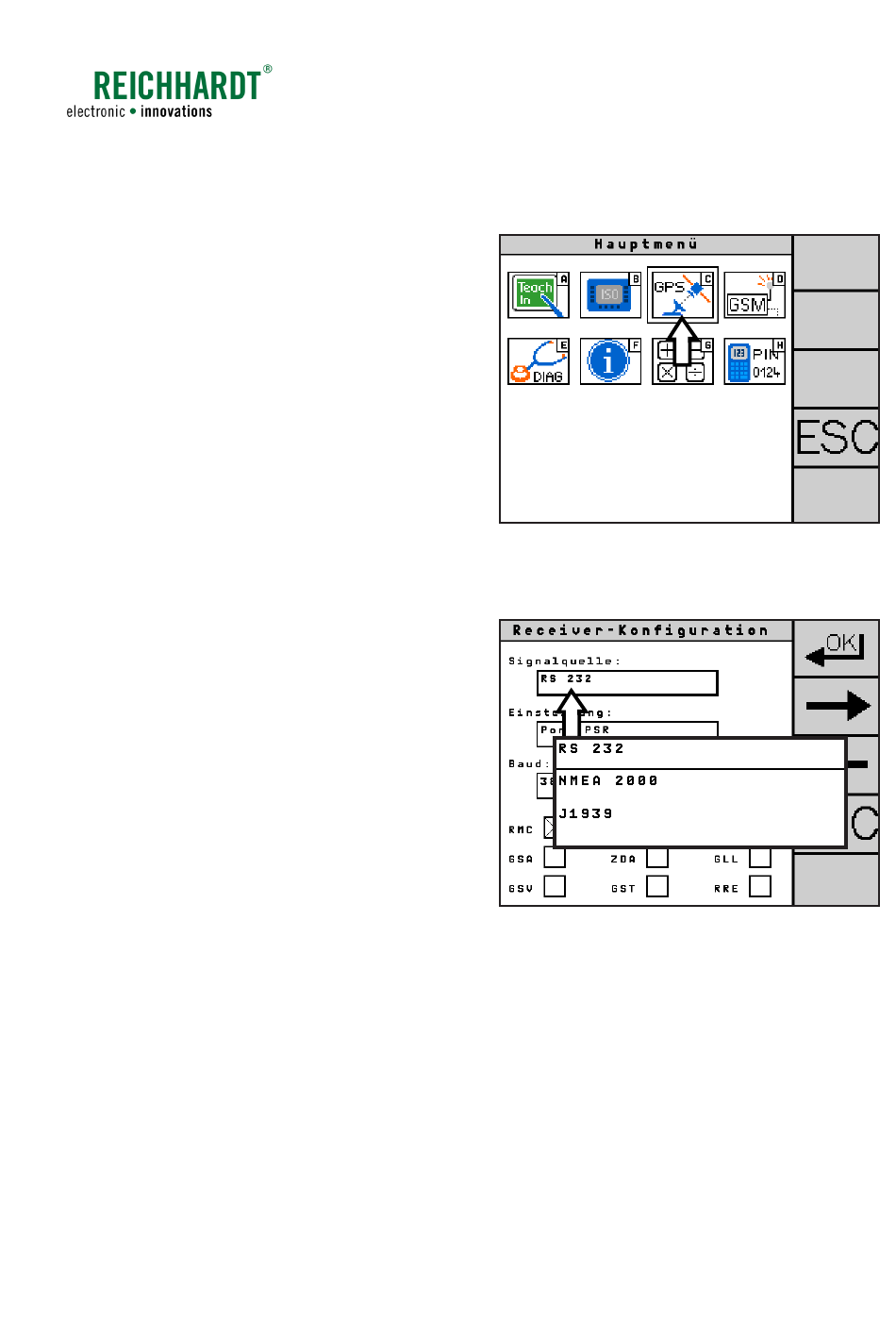

Abb. 93: Receiver-Konfiguration aufrufen
