7

PSR SONIC

PSR SONIC ist Lenken mit Ultraschall durch das Abtasten vorhandener Bestände oder Bestandskanten.
7.1

SONIC-Sensoren montieren und einstellen

Es kann notwendig sein, dass Sie die Komponenten von PSR SONIC demontieren und bspw. auf einem ande-
ren Fahrzeug wieder montieren müssen oder anwendungsspezifische Änderungen der Sensor-Einstellungen
vornehmen müssen.

7.1.1 Single-Sensoren

Als Single-Sensoren werden Sensorgehäuse mit einem Sensor bezeichnet. Sie eignen sich vorwiegend zum
Abtasten von Bestandskanten am Boden.

7.1.1.1 Montage

Die Sensoren werden bei der Erstinbetriebnahme einsatzbereit montiert (siehe Abb. 186).
Möchten Sie die Sensoren an einem anderen Fahr-
zeug montieren, ist auf die gleiche Weise wie bei
der Erstmontage vorzugehen. Diese ist in der fahr-
zeugspezifischen Installationsanleitung beschrieben.
Die Demontage der Komponenten ist in umgekehr-
ter Reihenfolge durchzuführen.
Montieren Sie den Sensorträger über die Haltevor-
richtung am Fahrzeug.
Die Ausführung des Sensorenträ-
HINwEIS
gers und dessen Befestigung ist
individuell an das Fahrzeug an-
gepasst. Bei Fragen zur Montage
des Trägers wenden Sie sich bitte
an Ihren zuständigen Ansprech-
partner.
Verbinden Sie die Sensoren mithilfe des zugehöri-
gen Anschlusskabels mit der Frontsteckdose des
Fahrzeuges.
Beachten Sie bei der Installation
HINwEIS
der Sensoren, dass Sensor Nr. 1
(S1) immer in Fahrtrichtung links
positioniert ist.
Beachten Sie bei der Montage auf ein anderes Fahr-
zeug, dass die Symmetrie der Sensoren exakt sein
muss. Legen Sie einen Mittelpunkt fest und prüfen
Sie, dass die Abstände a1 und a2 sowie b1 und b2
jeweils identisch sind (siehe Abb. 187). Kontrollie-
ren Sie auch die Einstellung der Höhe.
BE DI EN UNG SA N L EI T UN G U LT RA GU I DA NC E P SR I SO
S3
S4

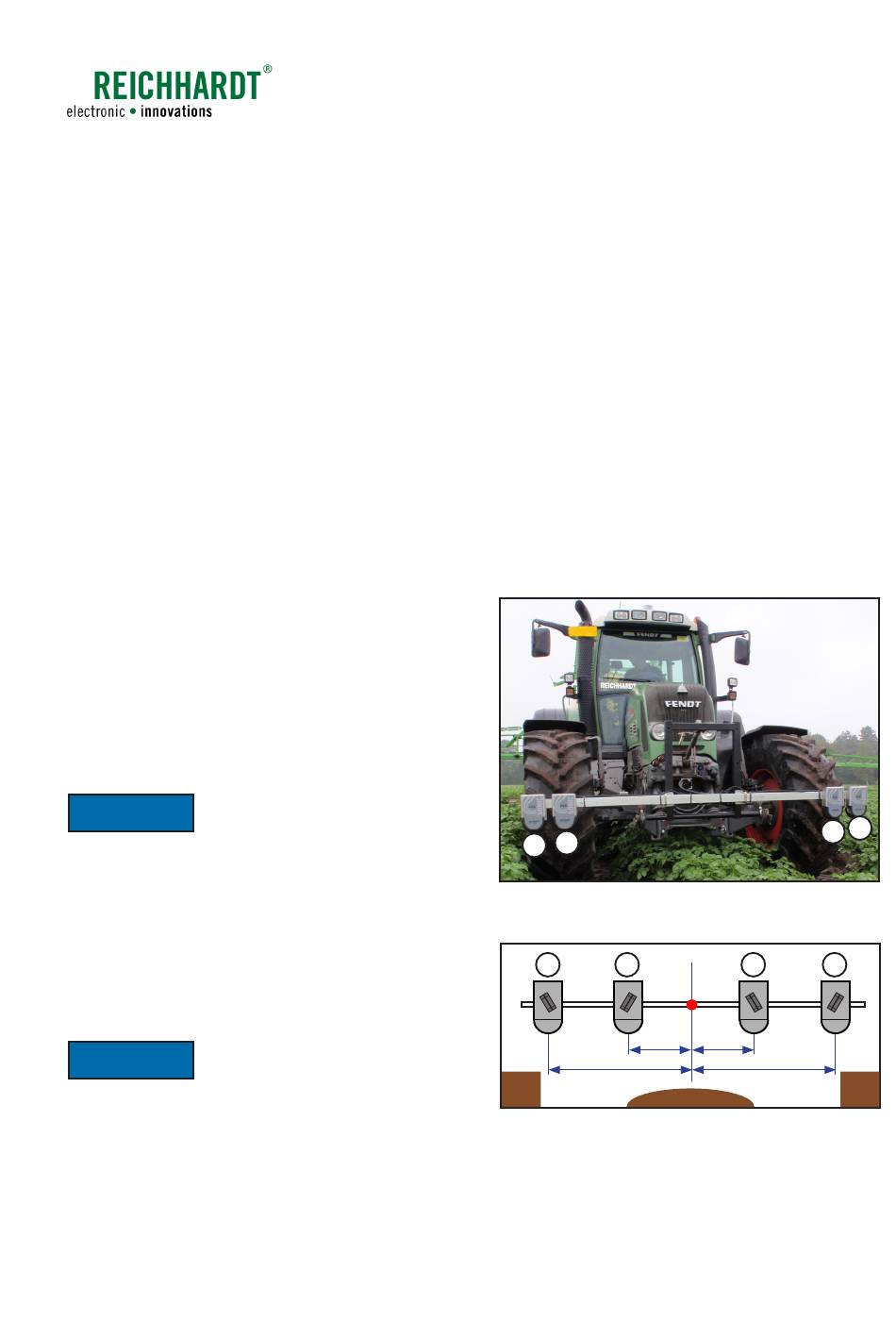

Abb. 186: PSR SONIC Single-Sensoren einsatzbereit
Spurmitte
S1 S2
a1
b1
Abb. 187: Beispiel zur Einstellung der Sensoren (Blick in
Fahrtrichtung)
K A PI T EL P SR S ONIC
S1
S2
S3 S4
a2
b2
