3.4.2 RDU2 Lenkassistent mit Zahnkranzmotor

Der RDU2 wird bei der Erstmontage fachgerecht montiert und betriebsbereit übergeben.
Unfall- und Verletzungsgefahr durch unkontrollierte Lenkung.
wARNUNG
Ein sicheres Lenken im Straßenverkehr ist mit aufgesetzem Lenkradmotor nicht möglich.
Der Lenkradmotor kann Sie beim manuellen Lenkvorgang behindern.
Lösen Sie das Motorelement des RDU2 bei Straßenfahrt immer vom Lenkrad.
RDU2 in einem anderen Fahrzeug einsetzen
• Nehmen Sie den Lenkradmotor RDU2 zur Hand
und öffnen Sie den Verschluss.
• Setzen Sie den RDU2 mit der Schraube auf der
Unterseite in die mittlere Aussparung des Hal-
ters an der Lenksäule ein (siehe Abb. 10 – 1).
• Setzen Sie den RDU2 auf den vormontierten
Zahnring an der Lenksäule (siehe Abb. 10 – 2).
Stellen Sie sicher, dass die
HINwEIS
Führungsräder des Lenkrad-
motors korrekt auf der Lauf-
schiene des Zahnrings sitzen.
• Schließen Sie den Verschlussring des Motorele-
ments (siehe Abb. 11).
• Verbinden Sie das Anschlusskabel des RDU2
mit der Motoreinheit des Lenkradmotors (siehe
Abb. 11) und dem PSR Kabelsatz. Der RDU2 Len-
kassistent ist nun einsatzbereit und kann über
den „ON/OFF"-Schalter am Motorelement ein-
bzw. ausgeschaltet werden.
• Die Demontage erfolgt in umgekehrter Reihen-
folge.
BE DI EN UNG SA N L EI T UN G U LT RA GU I DA NC E P SR I SO
K A PI T EL SYS TEMB ESCH R EIBUNG
1

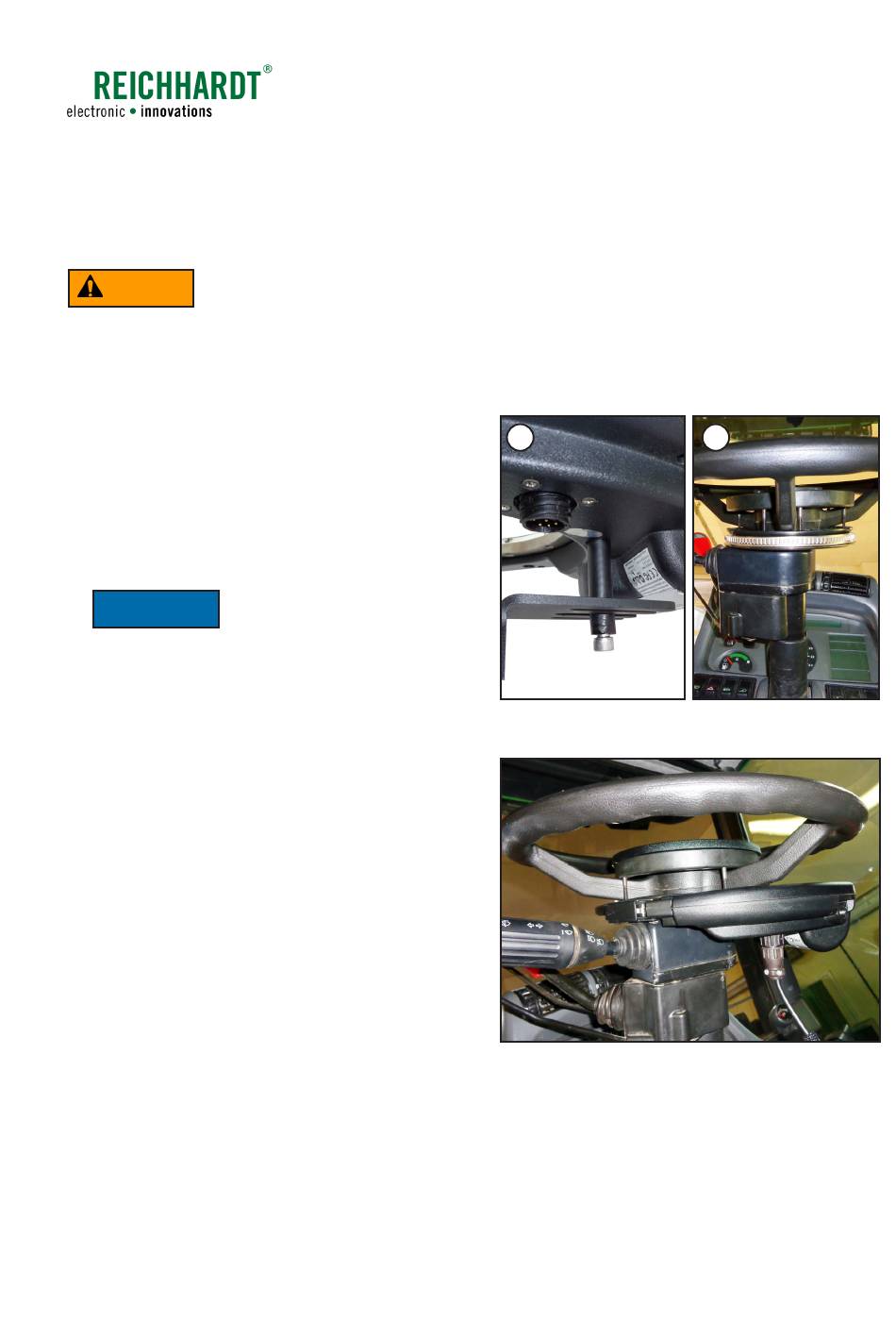

Abb. 10: RDU2 in Halter und auf Zahnkranz einsetzen
Abb. 11: Verschlussring geschlossen und RDU2
angeschlossen
2
S E IT E 15
