122 Elektrische Installation
11. Sicherstellen, dass keine Spannung anliegt und kein Wiedereinschalten möglich ist.
Beim Trennen von der Spannung gemäß den örtlichen Bestimmungen vorgehen.
12. Die AC-Spannungsversorgungskabel und das separate Erdungskabel (falls vorhanden)
vom Netz zum Schaltschrank führen.
13. Die Schirme der AC-Spannungsversorgungskabel und das separate Erdungskabel (falls
vorhanden) an die Erdungsschiene oben am Schrank anschließen.
14. Die Phasenleiter der AC-Spannungsversorgungskabel an die Klemmen L1, L2 und L3
anschließen.
15. Die Abdeckung(en) und Montageplatten wieder montieren.

Erdung des Motorkabelschirms auf der Motorseite

￭

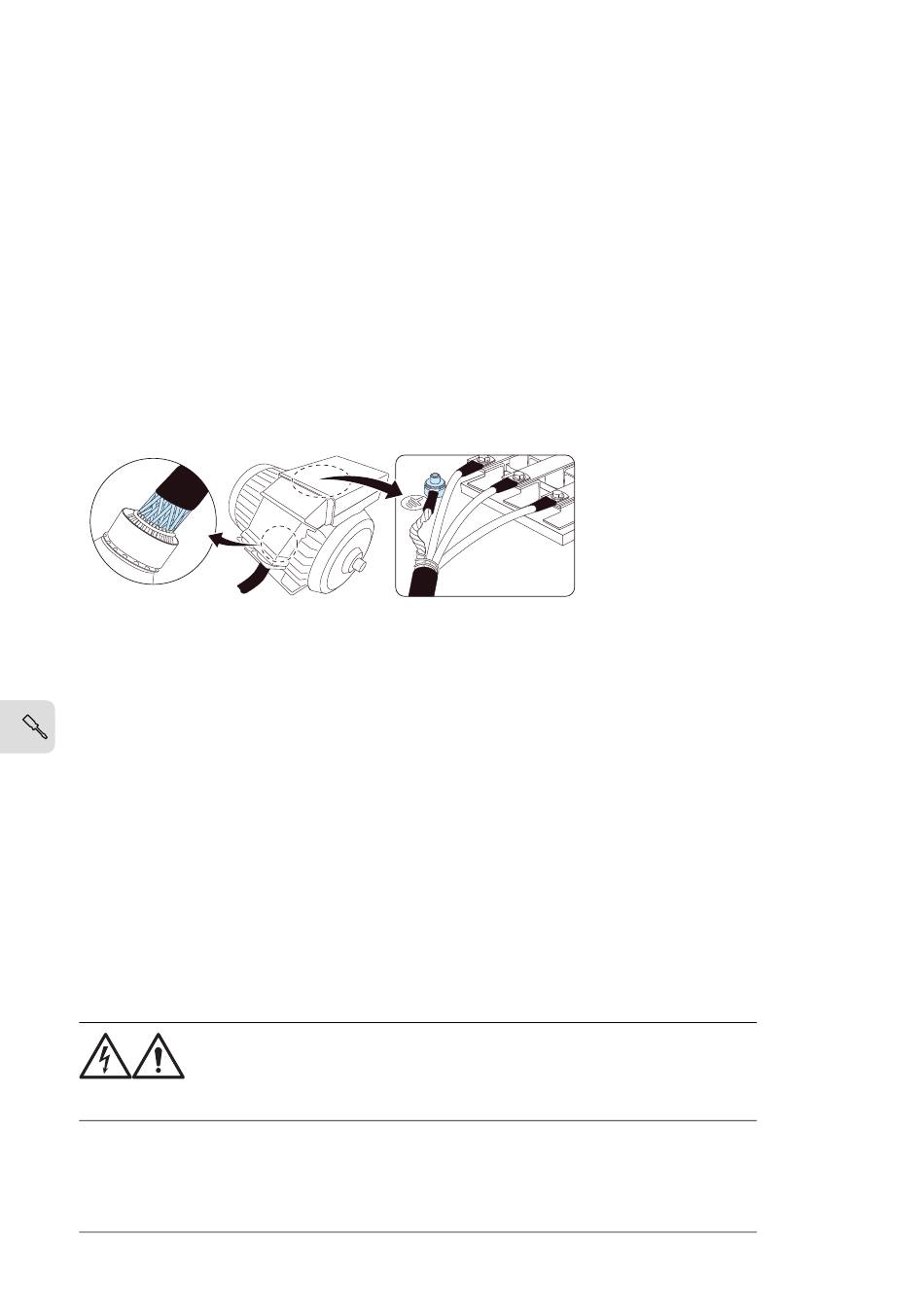

Für minimale HF-Störungen muss der Kabelschirm an der Eingangsverschraubung des
Motorklemmenkastens mit einer 360-Grad-Erdung versehen werden.

DC-Anschluss (Option +H356)

￭
Die Klemmen UDC+ und UDC– können für Konfigurationen mit einer DC-Sammelschiene
für mehrere Frequenzumrichtermodule genutzt werden, so dass die von einem Modul
zurückgespeiste Energie von einem anderen Modul im motorischen Betrieb genutzt werden
kann. Weitere Informationen erhalten Sie von Ihrer ABB Vertretung.

Anschluss der Steuerkabel

Standard-E/A-Anschlüssen des des Frequenzumrichters (mit ACS880
Haupt-Regelungsprogramm) siehe
Die Standard-E/A-Anschlüsse können sich bei einigen Hardware-Optionen unterscheiden;
Angaben zur tatsächlichen Verdrahtung finden Sie in den mit dem Frequenzumrichter
mitgelieferten Stromlaufplänen. Andere Regelungsprogramme siehe die entsprechenden
Firmware-Handbücher.
Die Kabel gemäß der Beschreibung unter
Steuerkabel (Seite 122)

Vorgehensweise bei Anschluss der Steuerkabel

￭
WARNUNG!
Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die
Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen
Unfällen oder Schäden an den Geräten führen.
Regelungseinheiten des Frequenzumrichters (Seite
Vorgehensweise bei Anschluss der
anschließen
143).
