Befestigung des Schranks (Einheiten für Schiffbau/Offhore)
￭
Einzelheiten zu den Befestigungspunkten siehe die mit dem Frequenzumrichter gelieferte
Maßzeichnung.
Befestigen Sie den Schrank am Boden und an der Decke (Wand) wie folgt:
1. Die Einheit durch die Flachschienen am Bodenblech des Schranks mit M10 oder M12
Schrauben mit dem Boden verschrauben.
2. Falls hinter dem Schrank nicht genügend Platz für die Installation ist, müssen die hinteren

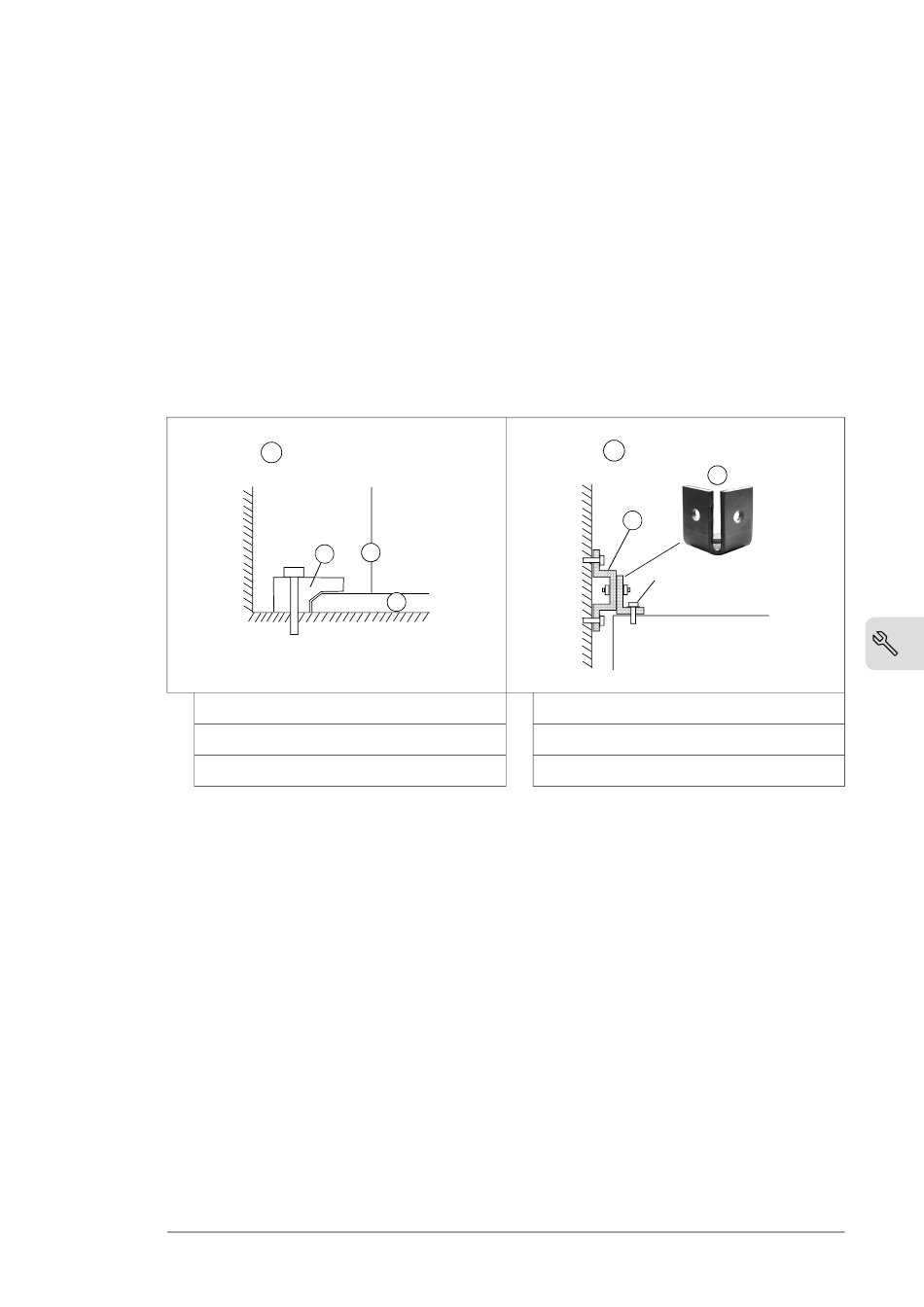

Ränder (a) der Flachschienen (c) am Boden befestigt werden. Siehe Abbildung unten.
3. Eckwinkel (d) an den Bohrungen für die Hebeösen anbringen. Die Eckwinkel mit
geeigneten Befestigungselementen, wie zum Beispiel U-Halterungen (e), an der
Rückwand und/oder am Dach anbringen.
2
a
a Klemmwinkel (nicht enthalten)
b Schrankrückwand
c Flachschienen am Boden
b
c
d Eckwinkel (enthalten)
e U-Bügel (nicht enthalten)
- -
Mechanische Installation 81
3
d
e
M16
10
