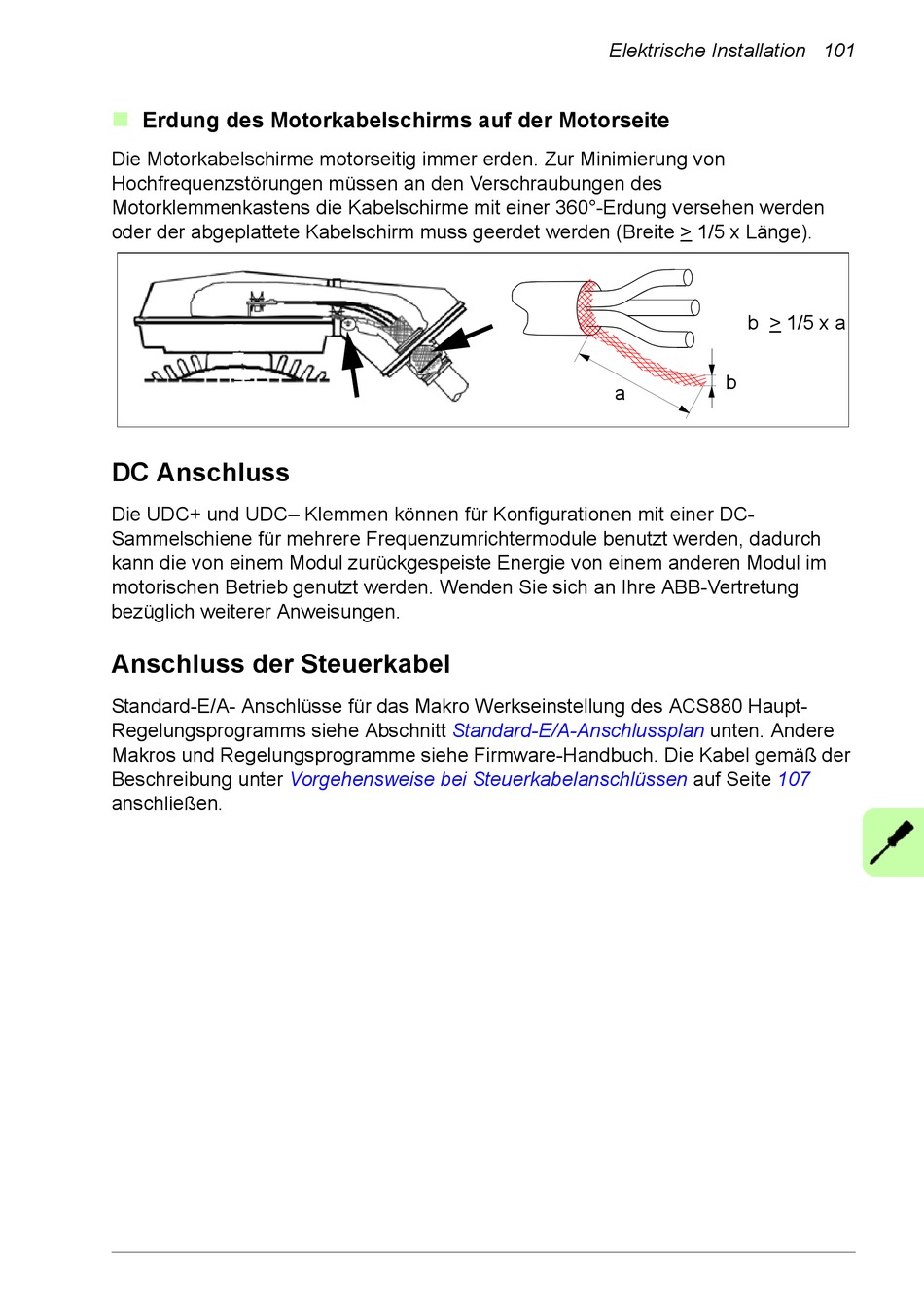

Erdung des Motorkabelschirms auf der Motorseite

Die Motorkabelschirme motorseitig immer erden. Zur Minimierung von
Hochfrequenzstörungen müssen an den Verschraubungen des
Motorklemmenkastens die Kabelschirme mit einer 360°-Erdung versehen werden
oder der abgeplattete Kabelschirm muss geerdet werden (Breite > 1/5 x Länge).
b > 1/5 x a
b
a

DC Anschluss

Die UDC+ und UDC– Klemmen können für Konfigurationen mit einer DC-
Sammelschiene für mehrere Frequenzumrichtermodule benutzt werden, dadurch
kann die von einem Modul zurückgespeiste Energie von einem anderen Modul im
motorischen Betrieb genutzt werden. Wenden Sie sich an Ihre ABB-Vertretung
bezüglich weiterer Anweisungen.

Anschluss der Steuerkabel

Standard-E/A- Anschlüsse für das Makro Werkseinstellung des ACS880 Haupt-
Regelungsprogramms siehe Abschnitt Standard-E/A-Anschlussplan unten. Andere
Makros und Regelungsprogramme siehe Firmware-Handbuch. Die Kabel gemäß der
Beschreibung unter Vorgehensweise bei Steuerkabelanschlüssen auf Seite 107
anschließen.
