bedienen. Die Handhabung des Gerätes durch unbefugte Personen kann zu einer Beschädigung des
Gerätes führen und eine ernsthafte Gefahrenquelle für den Nutzer sein.
Den Phasenprüfer darf man nur mit den dafür vorgesehenen und vom Hersteller bereitgestellten
Leitungen an das Stromversorgungsnetz anschließen. Nur solche Leitungen entsprechen den
Sicherheitsvorschriften.
Der Anschluss einer Spannung zwischen den Phasen von mehr als 760 V AC an den Phasenprüfer
kann zu seiner Beschädigung und Gefährdung für den Nutzer führen.
Jede andere als in dieser Anleitung vorgegebene Anwendung des Gerätes kann es beschädigen und
eine ernsthafte Gefahrenquelle für den Nutzer sein.

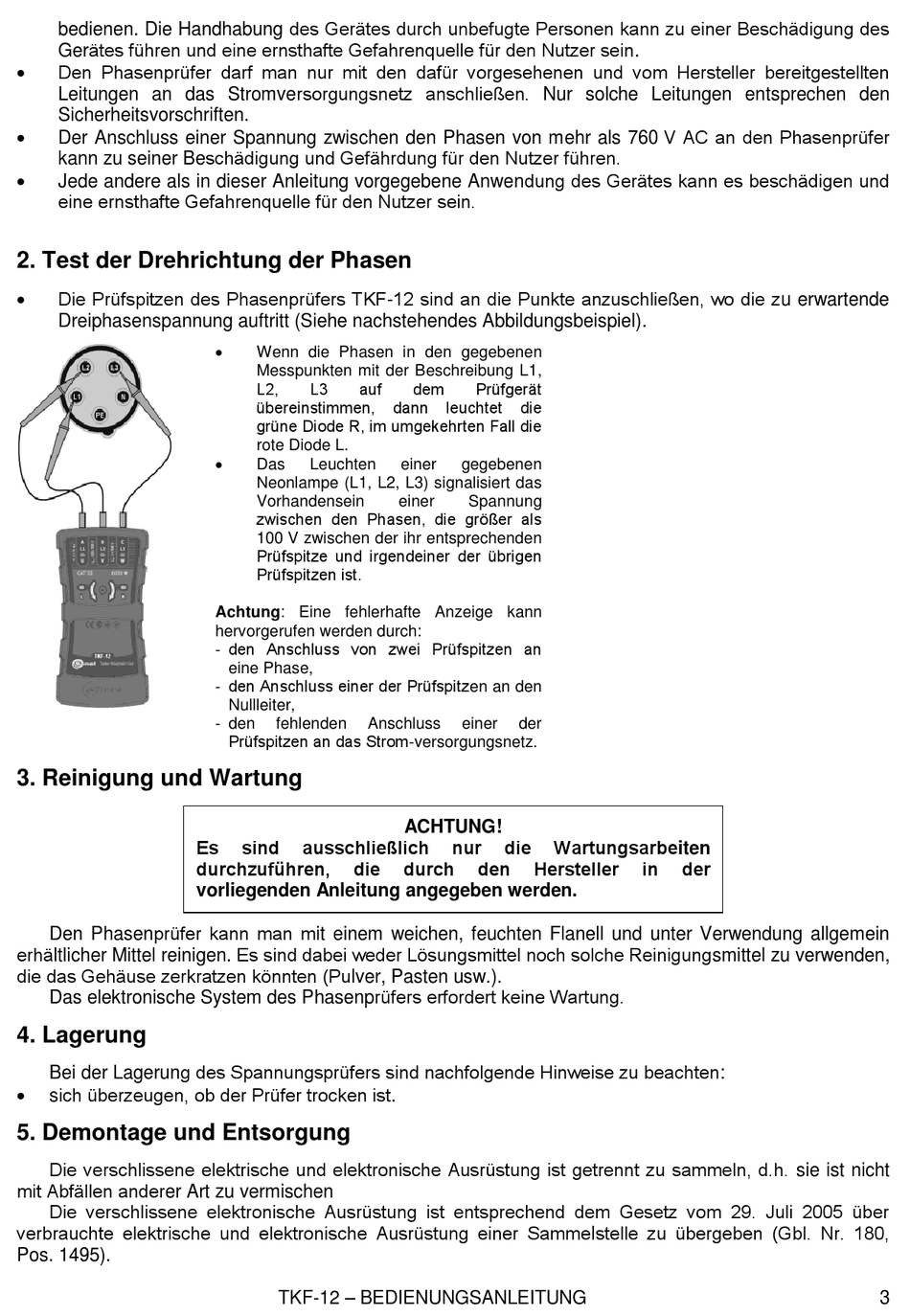

2. Test der Drehrichtung der Phasen

Die Prüfspitzen des Phasenprüfers TKF-12 sind an die Punkte anzuschließen, wo die zu erwartende
Dreiphasenspannung auftritt (Siehe nachstehendes Abbildungsbeispiel).

3. Reinigung und Wartung

Den Phasenprüfer kann man mit einem weichen, feuchten Flanell und unter Verwendung allgemein
erhältlicher Mittel reinigen. Es sind dabei weder Lösungsmittel noch solche Reinigungsmittel zu verwenden,
die das Gehäuse zerkratzen könnten (Pulver, Pasten usw.).
Das elektronische System des Phasenprüfers erfordert keine Wartung.

4. Lagerung

Bei der Lagerung des Spannungsprüfers sind nachfolgende Hinweise zu beachten:
sich überzeugen, ob der Prüfer trocken ist.

5. Demontage und Entsorgung

Die verschlissene elektrische und elektronische Ausrüstung ist getrennt zu sammeln, d.h. sie ist nicht
mit Abfällen anderer Art zu vermischen
Die verschlissene elektronische Ausrüstung ist entsprechend dem Gesetz vom 29. Juli 2005 über
verbrauchte elektrische und elektronische Ausrüstung einer Sammelstelle zu übergeben (Gbl. Nr. 180,
Pos. 1495).
Wenn die Phasen in den gegebenen
Messpunkten mit der Beschreibung L1,
L2,
L3
auf
übereinstimmen,
grüne Diode R, im umgekehrten Fall die
rote Diode L.
Das
Leuchten
Neonlampe (L1, L2, L3) signalisiert das
Vorhandensein
zwischen den Phasen, die größer als
100 V zwischen der ihr entsprechenden
Prüfspitze und irgendeiner der übrigen
Prüfspitzen ist.
Achtung: Eine fehlerhafte Anzeige kann
hervorgerufen werden durch:
- den Anschluss von zwei Prüfspitzen an
eine Phase,
- den Anschluss einer der Prüfspitzen an den
Nullleiter,
- den
fehlenden
Prüfspitzen an das Strom-versorgungsnetz.
Es
sind
ausschließlich
durchzuführen,
die
vorliegenden Anleitung angegeben werden.
TKF-12 – BEDIENUNGSANLEITUNG
dem
Prüfgerät
dann
leuchtet
die
einer
gegebenen
einer
Spannung
Anschluss
einer
der
ACHTUNG!
nur
die
durch
den
Hersteller
Wartungsarbeiten
in
der
3
