Mikroröhren und andere nichtleitende Rohre eignet, bis
hin zur 33 kHz Supersonde, die mit ihrer Reichweite von
15 m (50 ft) auf
Abwasserrohre abzielt.
Eine vollständige Liste der verfügbaren Sonden mit ihren
jeweiligen technischen Daten finden Sie in der
Zubehörbroschüre für Präzisions-Empfänger oder auf
unserer Website www.radiodetection.com.
Stellen Sie sicher, dass die Sonde für den Einsatz klein
und robust genug ist und über genügend Reichweite für
die Anwendung verfügt. Vergewissern Sie sich auch,
dass die Frequenz der Sonde mit der Ortungsfrequenz
übereinstimmen; nur so kann die Sonde geortet werden.
Sonden sind mit ihrer Sendefrequenz gekennzeichnet.
Überprüfen Sie, dass alle Mittel zum Vorantreiben der
Sonde inclusive der
Kupplungen zur Verfügung stehen.
Vorbereitung
Setzen Sie eine neue Batterie in die Sonde ein. Eine
neue Batterie oder ein frisch aufgeladener Akku ist zu
Beginn jedes Arbeitstages zu verwenden, im Idealfall vor
Beginn jedes Auftrages.
Vor Einsatz der Sonde stellen Sie sicher, dass Sonde
und Empfänger über dieselbe Frequenz verfügen und
funktionieren. Legen Sie hierzu die Sonde im ihrer
Nennreichweite entsprechenden
Empfänger auf den Boden. Richten Sie den Empfänger
auf die Sonde aus, wobei das Blatt parallel zur Sonde
verläuft (im Gegensatz zur Ortung einer Leitung) und
vergewissern Sie sich, dass die Balkenanzeige bei
maximaler Empfindlichkeit 50 % überschreitet.

Vorantreiben einer Sonde

Sonden verfügen an einem Ende über ein Gewinde
zum Anschluss an Schiebeaale oder an andere Geräte
zum Einführen und Vorantreiben der Sonde in ein
Abwasserrohr oder -kanal. Kanalsonde und Supersonde
können, mit den
ausgestattet, in Abwasserrohren
Sonden können an Hochdruckwasserstrahl- oder
ähnliche Geräte befestigt werden, die zur Reinigung,
Wartung und Inspektion
verwendet werden. Für
eingesetzte Sonden werden in der Regel im Bohrkopf
hinter dem Bohraufsatz untergebracht.

Orten und Verfolgen einer Sonde

Setzen Sie die Sonde in die Öffnung des Abwasserohrs
oder -kanals und orten Sie diese, solange sie noch im
Eingangsbereich des Abwasserohrs oder -kanals
sichtbar ist. Halten Sie den Empfänger vertikal direkt und
mit dem Blatt parallel zur Sonde ausgerichtet über die
Sonde. Stellen Sie die Empfindlichkeit des Empfängers
so ein, dass die Balkenanzeige bei 60 % bis 80 % vom
Vollausschlag liegt.
© 2021 Radiodetection Ltd
tiefliegende Wasser-
passenden Adapter
Abstand
angebotenen Schwimmern
mitschwimmen.
von Abwasserleitungen
unterirdische Bohrungen
41
Die Sonde sendet ein Feld von der Mitte ihrer Achse aus,
mit je einem kleineren Ausschlag (Ghost-Signal) an
und beiden Enden des Hauptfeldes. Bewegen Sie den
Empfänger ein wenig hinter und dann vor die Achse der
Sonde, um die Ghost-Signale aufzuspüren. Finden Sie
beide Ghost-Signale, bestätigt dies die korrekte Ortung.
Verringern Sie die Empfindlichkeit des Empfängers,
sodass die Ghost-Signale verschwinden, aber immer
noch eine klare Spitze-Reaktion direkt über der Sonde
angezeigt wird. Die Empfindlichkeit des Empfängers ist
nun zur Verfolgung
eingestellt, sofern sich der Abstand zwischen Sonde und
Empfänger nicht ändert.
Bringen Sie die Sonde drei Schritte in dem
Abwasserrohr/-kanal nach vorne und halten Sie an.
Bringen Sie den Empfänger über die vermutete Position
der Sonde. Ändern Sie die eingestellte Empfindlichkeit
nicht.
und
zum

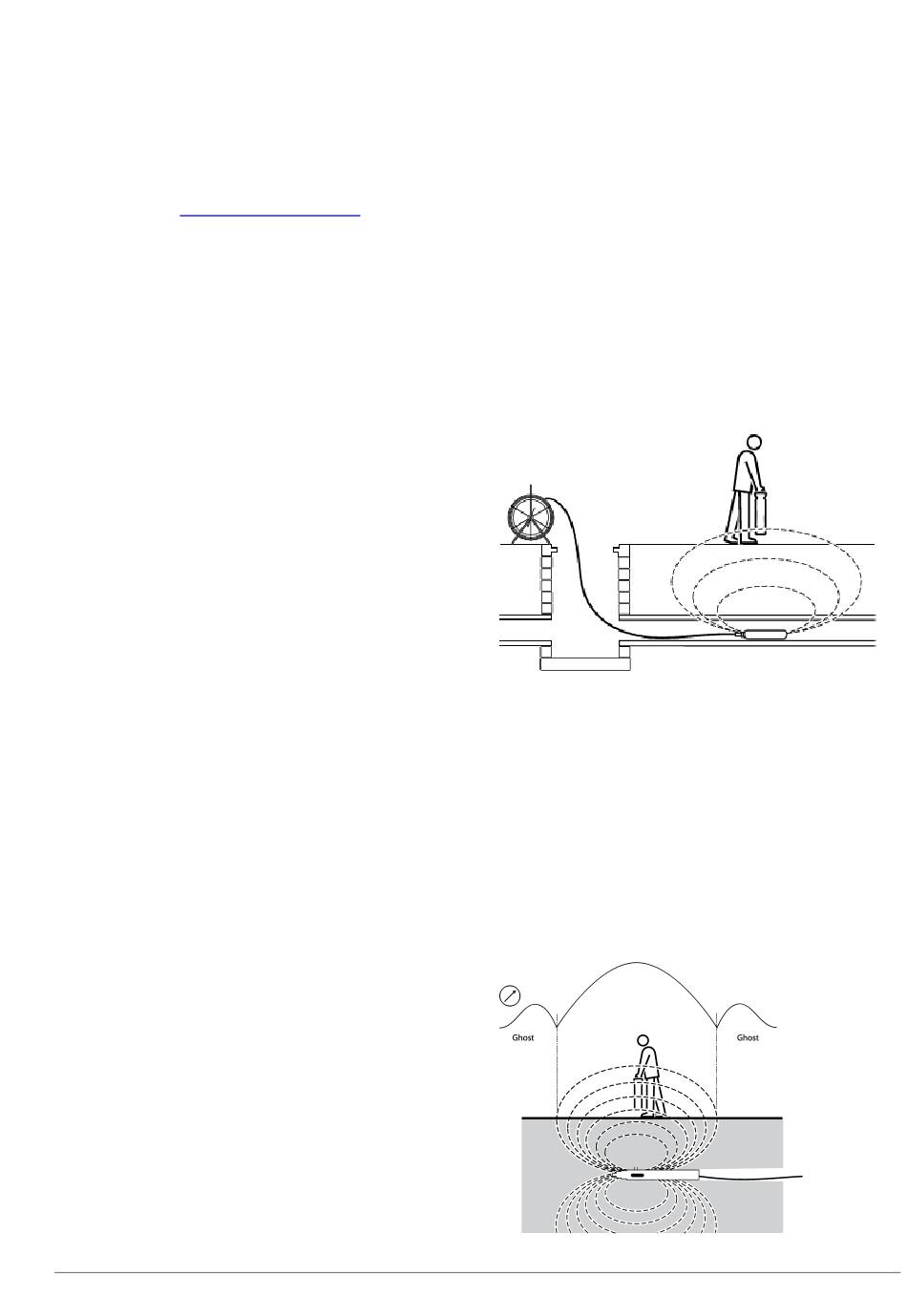

Abbildung 9.7 Einsetzen der Sonde

Orten einer Sonde:

1 Bewegen Sie den Empfänger vor und zurück und
halten Sie an, wenn auf der Balkenanzeige eine
Spitze-Reaktion
Kompass (in West-Ost
Ausrichtung), um das Blatt des Empfängers auf die
Sonde auszurichten.
2 Drehen Sie den Empfänger um die eigene
Hochachse. Halten Sie an, wenn die Balkenanzeige
ihr Maximum erreicht.
Abbildung 9.8 Orten einer Sonde
des Abwasserkanals/-rohrs
erfolgt. Verwenden
3 Uhr / 9.00 Uhr
Sie den
