In den meisten, aber nicht allen Bereichen lokalisiert der
Modus Radio Leitungen, die keine Stromsignale
abgeben. Die Gittersuche sollte in beiden Modi, Strom
und Radio ausgeführt werden.

Induktiv Absuchen

Eine induktive Absuche ist eine relativ sicherere
Methode zum Finden unbekannter Leitungen. Sie
erfordert einen Sender, einen Empfänger sowie zwei
Bediener. Sie wird
Fegen(Suche)" genannt. Bestimmen Sie vor Beginn der
Ortung den abzusuchenden
wahrscheinliche Richtung der vermuteten Leitungen in
diesem Bereich. Stellen Sie sicher, dass sich der Sender
im Induktionsmodus befindet.

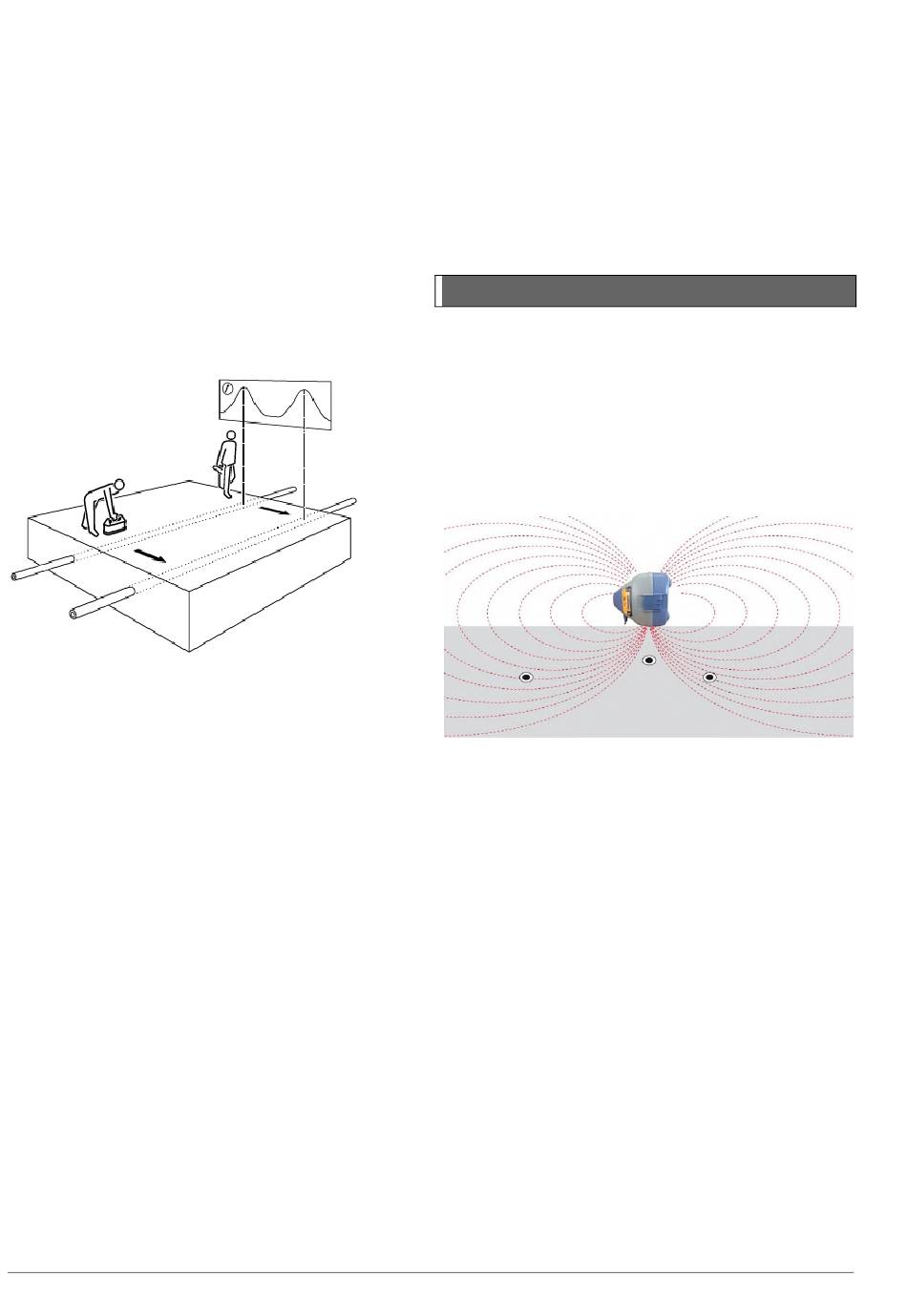

Abbildung 5.5: Induktiv Absuchen
Die erste Person bedient den Sender und die zweite
Person den Empfänger. Der Sender induziert ein Signal
auf die Leitungen, sobald er über sie hinwegfährt, und
die Leitungen werden dann vom Empfänger angezeigt,
der sich in geeigneter Distanz vom Sender befindet (ca.
15 Meter/50 Fuß – abhängig von der eingestellten
Induktionsleistung).
Halten Sie den Sender längs zur vermutlichen Richtung
der Leitungen ausgerichtet.
Die zweite Person hält den Empfänger an der Grenze
des zu untersuchenden Bereichs mit der Antenne
rechtwinklig zur wahrscheinlichen
unterirdischen Leitungen. Stellen Sie die Empfindlichkeit
des Empfängers so hoch wie möglich ein, ohne dass er
„Luftsignale" direkt vom Sender aufnimmt.
Sobald Sender und
ausgerichtet sind, beginnen die Anwender sich parallel
zueinander fortzubewegen. Der Anwender mit dem
Empfänger hält ihn im Lot und schwingt ihn langsam in
Laufrichtung vor- und zurück, während er sich parallel
zum Sender bewegt. Diese Methode gleicht eine
Fehlausrichtung von Sender, Empfänger und vermuteter
unterirdischer Leitung aus.
Der Sender induziert das stärkste Signal auf die
Leitungen direkt unter ihm, die dann vom Empfänger
lokalisiert werden. Bewegen Sie den Sender auf einer
gefundenen Leitung
Signalausschlag zu
© 2021 Radiodetection Ltd
daher auch „Zwei-Mann-
Bereich und
Richtung
Empfänger aufeinander
seitlich, um den höchsten
empfangen. Dies bedeutet
26
zusätzlich, dass sich der Sender direkt über der (den)
Leitung(en) befindet.
Setzen Sie am Punkt eines jeden gefundenen
Spitzensignals eine Marke. Wiederholen Sie die
induktive Suche entlang aller anderen möglichen
Leitungstrassen. Sind die Marken einer Leitung einmal
gesetzt, kehren Sie das Verfahren um. Positionieren Sie
den Sender nacheinander über und entlang jeder
Leitung und
Grundstücksbereich heraus.

5.8 Ausnullen

die
Manche Versorgungsleitungen können manchmal durch
andere Leitungen überlagert werden. Dies kann
passieren, wenn eine oder mehrere Leitungen in
unmittelbarer Nähe zueinander liegen oder wenn
stärkere Signale abgestrahlt werden. Bei bestimmten
Anwendungen und überlagerten Bereichen ermöglicht
das „Nullen" dem Bediener, das Induktionssignal direkt
unterhalb des Senders zu eliminieren, aber gleichzeitig
das Sendersignal auf andere nahe gelegene Leitungen,
die zuvor nicht geortet werden konnten, zu induzieren.
Abbildung 5.6 Ausnulleffekt

Zwei-Mann-Ausnullen

1. Platzieren Sie den Sender in der Nähe der zu
verfolgenden Leitungen (dies kann mittels einer
parallelen Absuche erfolgen) und verwenden
Sie den Empfänger in einem Abstand von etwa
10 m vom Sender, um das stärkste Signal zu
lokalisieren.
der
2. Die Empfindlichkeit des Empfängers wird so
eingestellt, dass der Ausschlag der
Balkenanzeige etwa bei 75 % liegt.
3. Öffnen Sie die Seitenstütze am Sender.
4. Mit dem Empfänger in der Signalmitte muss
der zweite Bediener den Sender auf der Seite
liegend in Hüfthöhe halten; dabei muss die
gelöste Seitenstütze nach unten weisen.
5. Der Sender wird dann von Seite zu Seite
bewegt, um den „Nullpunkt" zwischen den
beiden erkennbaren Signalen zu finden; der
Sender muss dann auf den Boden abgesenkt
werden, wobei er weiterhin auf dem „Nullpunkt"
gehalten werden muss.
verfolgen Sie diese aus dem
