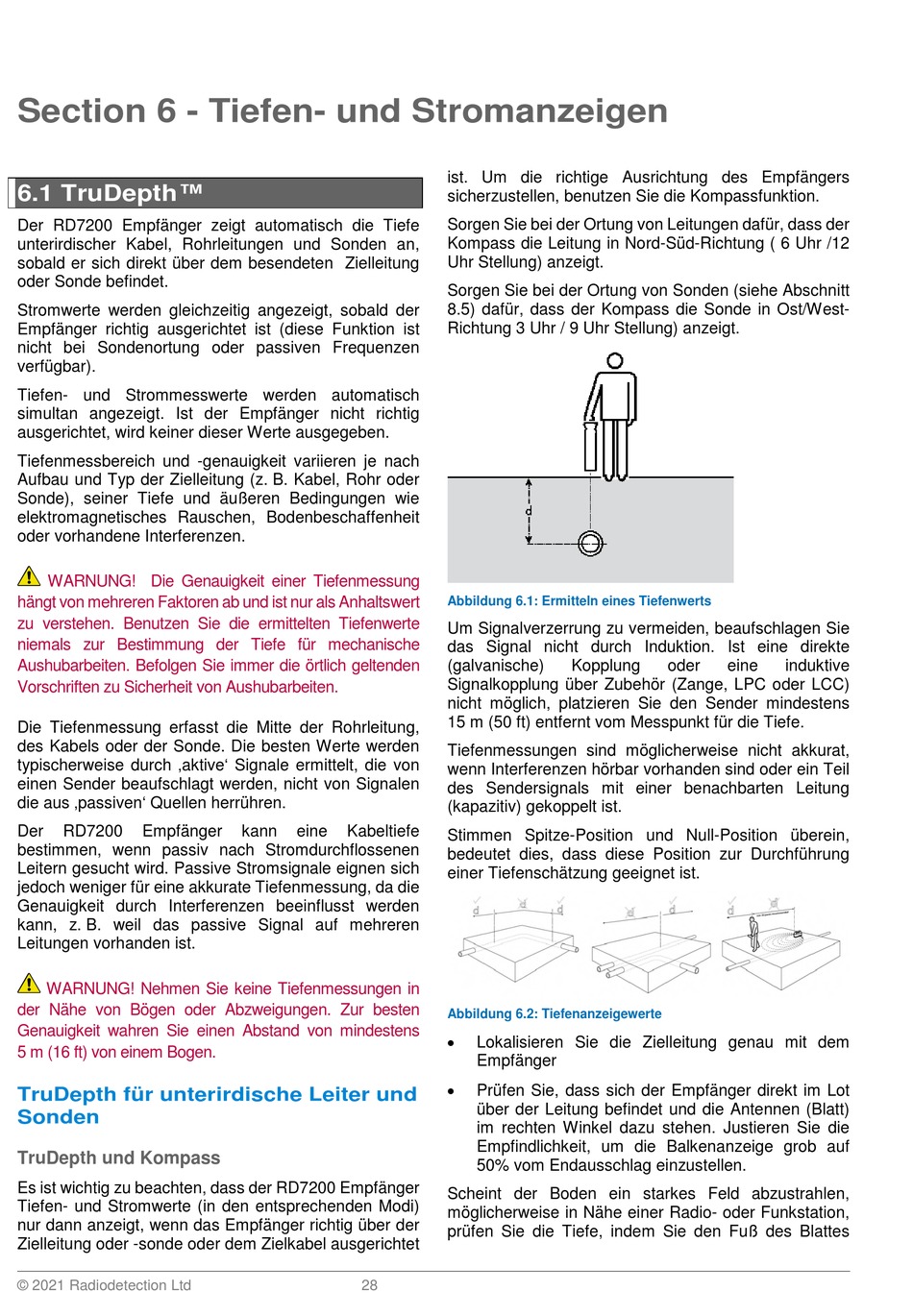

Section 6 - Tiefen- und Stromanzeigen

6.1 TruDepth™

Der RD7200 Empfänger zeigt automatisch die Tiefe
unterirdischer Kabel, Rohrleitungen und Sonden an,
sobald er sich direkt über dem besendeten Zielleitung
oder Sonde befindet.
Stromwerte werden gleichzeitig angezeigt, sobald der
Empfänger richtig ausgerichtet ist (diese Funktion ist
nicht bei Sondenortung oder passiven Frequenzen
verfügbar).
Tiefen- und Strommesswerte werden automatisch
simultan angezeigt. Ist der Empfänger nicht richtig
ausgerichtet, wird keiner dieser Werte ausgegeben.
Tiefenmessbereich und -genauigkeit variieren je nach
Aufbau und Typ der Zielleitung (z. B. Kabel, Rohr oder
Sonde), seiner Tiefe und äußeren Bedingungen wie
elektromagnetisches Rauschen, Bodenbeschaffenheit
oder vorhandene Interferenzen.
WARNUNG! Die Genauigkeit einer Tiefenmessung
hängt von mehreren Faktoren ab und ist nur als Anhaltswert
zu verstehen. Benutzen Sie die ermittelten Tiefenwerte
niemals zur Bestimmung der Tiefe für mechanische
Aushubarbeiten. Befolgen Sie immer die örtlich geltenden
Vorschriften zu Sicherheit von Aushubarbeiten.
Die Tiefenmessung erfasst die Mitte der Rohrleitung,
des Kabels oder der Sonde. Die besten Werte werden
typischerweise durch ‚aktive' Signale ermittelt, die von
einen Sender beaufschlagt werden, nicht von Signalen
die aus ‚passiven' Quellen herrühren.
Der RD7200 Empfänger
bestimmen, wenn passiv nach Stromdurchflossenen
Leitern gesucht wird. Passive Stromsignale eignen sich
jedoch weniger für eine akkurate Tiefenmessung, da die
Genauigkeit durch Interferenzen beeinflusst werden
kann, z. B. weil das passive Signal auf mehreren
Leitungen vorhanden ist.
WARNUNG! Nehmen Sie keine Tiefenmessungen in
der Nähe von Bögen oder Abzweigungen. Zur besten
Genauigkeit wahren Sie einen Abstand von mindestens
5 m (16 ft) von einem Bogen.
TruDepth für unterirdische Leiter und
Sonden

TruDepth und Kompass

Es ist wichtig zu beachten, dass der RD7200 Empfänger
Tiefen- und Stromwerte (in den entsprechenden Modi)
nur dann anzeigt, wenn das Empfänger richtig über der
Zielleitung oder -sonde oder dem Zielkabel ausgerichtet
© 2021 Radiodetection Ltd
kann eine Kabeltiefe
28
ist. Um die richtige Ausrichtung des Empfängers
sicherzustellen, benutzen Sie die Kompassfunktion.
Sorgen Sie bei der Ortung von Leitungen dafür, dass der
Kompass die Leitung in Nord-Süd-Richtung ( 6 Uhr /12
Uhr Stellung) anzeigt.
Sorgen Sie bei der Ortung von Sonden (siehe Abschnitt
8.5) dafür, dass der Kompass die Sonde in Ost/West-
Richtung 3 Uhr / 9 Uhr Stellung) anzeigt.
Abbildung 6.1: Ermitteln eines Tiefenwerts
Um Signalverzerrung zu vermeiden, beaufschlagen Sie
das Signal nicht durch Induktion. Ist eine direkte
(galvanische) Kopplung
Signalkopplung über Zubehör (Zange, LPC oder LCC)
nicht möglich, platzieren Sie den Sender mindestens
15 m (50 ft) entfernt vom Messpunkt für die Tiefe.
Tiefenmessungen sind möglicherweise nicht akkurat,
wenn Interferenzen hörbar vorhanden sind oder ein Teil
des Sendersignals mit einer benachbarten Leitung
(kapazitiv) gekoppelt ist.
Stimmen Spitze-Position und Null-Position überein,
bedeutet dies, dass diese Position zur Durchführung
einer Tiefenschätzung geeignet ist.
Abbildung 6.2: Tiefenanzeigewerte

Lokalisieren Sie die Zielleitung genau mit dem
Empfänger

Prüfen Sie, dass sich der Empfänger direkt im Lot
über der Leitung befindet und die Antennen (Blatt)
im rechten Winkel dazu stehen. Justieren Sie die
Empfindlichkeit, um die Balkenanzeige grob auf
50% vom Endausschlag einzustellen.
Scheint der Boden ein starkes Feld abzustrahlen,
möglicherweise in Nähe einer Radio- oder Funkstation,
prüfen Sie die Tiefe, indem Sie den Fuß des Blattes
oder eine induktive
