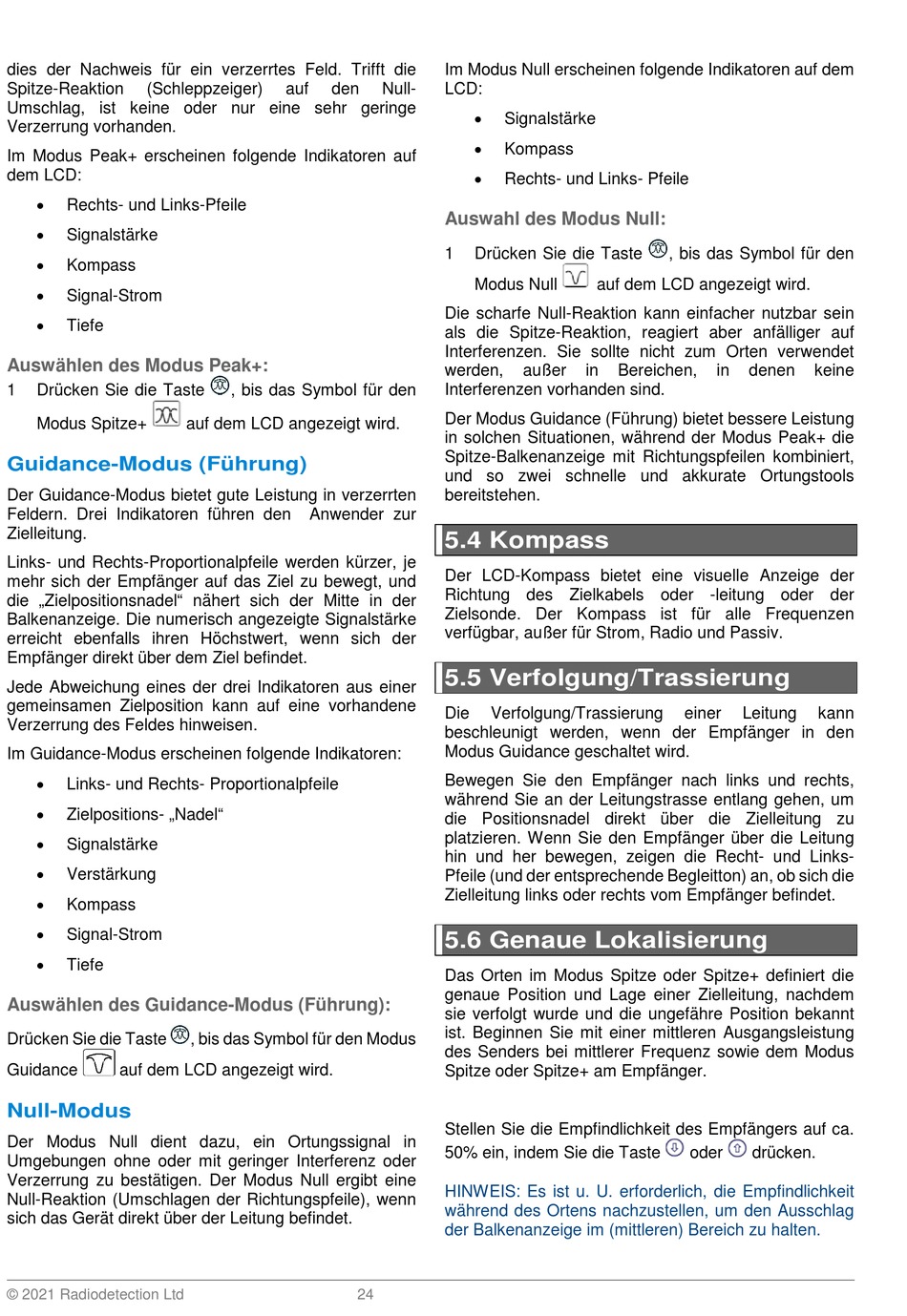

dies der Nachweis für ein verzerrtes Feld. Trifft die
Spitze-Reaktion
(Schleppzeiger)
Umschlag, ist keine oder nur eine sehr geringe
Verzerrung vorhanden.
Im Modus Peak+ erscheinen folgende Indikatoren auf
dem LCD:
Rechts- und Links-Pfeile
Signalstärke
Kompass
Signal-Strom
Tiefe
Auswählen des Modus Peak+:
1
Drücken Sie die Taste
Modus Spitze+
Guidance-Modus (Führung)
Der Guidance-Modus bietet gute Leistung in verzerrten
Feldern. Drei Indikatoren führen den
Zielleitung.
Links- und Rechts-Proportionalpfeile werden kürzer, je
mehr sich der Empfänger auf das Ziel zu bewegt, und
die „Zielpositionsnadel" nähert sich der Mitte in der
Balkenanzeige. Die numerisch angezeigte Signalstärke
erreicht ebenfalls ihren Höchstwert, wenn sich der
Empfänger direkt über dem Ziel befindet.
Jede Abweichung eines der drei Indikatoren aus einer
gemeinsamen Zielposition kann auf eine vorhandene
Verzerrung des Feldes hinweisen.
Im Guidance-Modus erscheinen folgende Indikatoren:
Links- und Rechts- Proportionalpfeile
Zielpositions- „Nadel"
Signalstärke
Verstärkung
Kompass
Signal-Strom
Tiefe
Auswählen des Guidance-Modus (Führung):
Drücken Sie die Taste
Guidance
auf dem LCD angezeigt wird.
Null-Modus
Der Modus Null dient dazu, ein Ortungssignal in
Umgebungen ohne oder mit geringer Interferenz oder
Verzerrung zu bestätigen. Der Modus Null ergibt eine
Null-Reaktion (Umschlagen der Richtungspfeile), wenn
sich das Gerät direkt über der Leitung befindet.
© 2021 Radiodetection Ltd
auf
den
, bis das Symbol für den
auf dem LCD angezeigt wird.
Anwender zur
, bis das Symbol für den Modus
24
Im Modus Null erscheinen folgende Indikatoren auf dem
Null-
LCD:
Signalstärke
Kompass
Rechts- und Links- Pfeile
Auswahl des Modus Null:
1
Drücken Sie die Taste
Modus Null
Die scharfe Null-Reaktion kann einfacher nutzbar sein
als die Spitze-Reaktion, reagiert aber anfälliger auf
Interferenzen. Sie sollte nicht zum Orten verwendet
werden,
außer
Interferenzen vorhanden sind.
Der Modus Guidance (Führung) bietet bessere Leistung
in solchen Situationen, während der Modus Peak+ die
Spitze-Balkenanzeige mit Richtungspfeilen kombiniert,
und so zwei schnelle und akkurate Ortungstools
bereitstehen.
5.4 Kompass
Der LCD-Kompass bietet eine visuelle Anzeige der
Richtung des Zielkabels oder -leitung oder der
Zielsonde. Der Kompass ist für alle Frequenzen
verfügbar, außer für Strom, Radio und Passiv.
5.5 Verfolgung/Trassierung
Die
Verfolgung/Trassierung
beschleunigt werden, wenn der Empfänger in den
Modus Guidance geschaltet wird.
Bewegen Sie den Empfänger nach links und rechts,
während Sie an der Leitungstrasse entlang gehen, um
die Positionsnadel direkt über die Zielleitung zu
platzieren. Wenn Sie den Empfänger über die Leitung
hin und her bewegen, zeigen die Recht- und Links-
Pfeile (und der entsprechende Begleitton) an, ob sich die
Zielleitung links oder rechts vom Empfänger befindet.
5.6 Genaue Lokalisierung
Das Orten im Modus Spitze oder Spitze+ definiert die
genaue Position und Lage einer Zielleitung, nachdem
sie verfolgt wurde und die ungefähre Position bekannt
ist. Beginnen Sie mit einer mittleren Ausgangsleistung
des Senders bei mittlerer Frequenz sowie dem Modus
Spitze oder Spitze+ am Empfänger.
Stellen Sie die Empfindlichkeit des Empfängers auf ca.
50% ein, indem Sie die Taste
HINWEIS: Es ist u. U. erforderlich, die Empfindlichkeit
während des Ortens nachzustellen, um den Ausschlag
der Balkenanzeige im (mittleren) Bereich zu halten.
, bis das Symbol für den
auf dem LCD angezeigt wird.
in
Bereichen,
in
denen
einer
Leitung
oder
drücken.
keine
kann
