freiliegende Leiter ab, um versehentliche Berührungen zu
vermeiden.
WARNUNG! Vergewissern Sie sich, dass der TX-
Sender ausgeschaltet
Direktanschlusskabel an eine Versorgungseinrichtung
anschließen oder von dieser trennen.
Induktion
In diesem Betriebsmodus wird der Sender auf den
Boden über oder in Nähe des Ortungsbereichs
aufgestellt. Wurde kein Direktanschluss oder Zubehör
aktiviert, schaltet sich der Sender automatisch in den
Induktionsmodus. In diesem Modus sind nur die für
Induktionsmodus geeigneten Frequenzen über die
Taste verfügbar.
Nach der Aktivierung induziert der Sender das Signal
willkürlich auf alle sich in der Nähe befindenden Leiter.
Bitte beachten Sie, dass diese Signale auch in der Luft
übertragen werden können. Es ist ratsam, zwischen
dem Sender und dem Empfänger einen Abstand von
mindestens 10 m/30' einzuhalten. Dieser Abstand muss
evtl. vergrößert werden,
Tiefenmessungen vorgenommen werden.
Signal-Sendezange
Eine optionale Signal-Sendezange kann an den Sender
angeschlossen und um ein Kabel oder eine Rohrleitung
angebracht werden, um das Signal induktiv zu koppeln.
Diese Methode, ein Signal zu koppeln, ist besonders
geeignet für isolierte, spannungsführende Kabel, die so
nicht freigeschaltet werden müssen. Zangen sind mit
einem Durchmesser von bis zu 215 mm/8,5" erhältlich.
WARNUNG! Zange nicht an blanken, (nicht
ausreichend isolierten)
einsetzen.
WARNUNG! Vor Anbringen oder Entfernen der Zange
an ein bzw. von einem Kabel ist sicherzustellen, dass die
Zange immer mit dem Sender verbunden ist.
5.2 Wahl der Frequenz für eine
aktive Ortung
Die Wahl der Signalfrequenz ist ein entscheidender
Faktor für eine effektive Verfolgung und Identifizierung
von unterirdischen Leitungen; dabei gibt es keine
Frequenz, die allen Bedingungen gerecht wird. Bei
einfachen Ortungsaufgaben von relativ nichttechnisches
Personal gibt es keine andere Option, als einen
Kompromiss einzugehen und eine Einzelfrequenz
auszuwählen, die ausreichend hoch ist, um eine gute
Leistung im Induktionsmodus zu erzielen, aber nicht so
hoch ist, dass sie sich zu leicht in unerwünschte
Leitungen koppelt. Für diese Anwendungen sind aktive
Signale zwischen 8 kHz und 33 kHz gebräuchlich. Bei
© 2021 Radiodetection Ltd
ist, bevor Sie
besonders
spannungsführenden Leitern
22
umfangreicheren Geräten zur Problembehebung durch
technische Fachkräfte können mehrere Frequenzen
vorgesehen sein. Typische Beispiele dieser Frequenzen
und Gründe für deren Verwendung sind nachfolgend
aufgeführt.
das
512 Hz

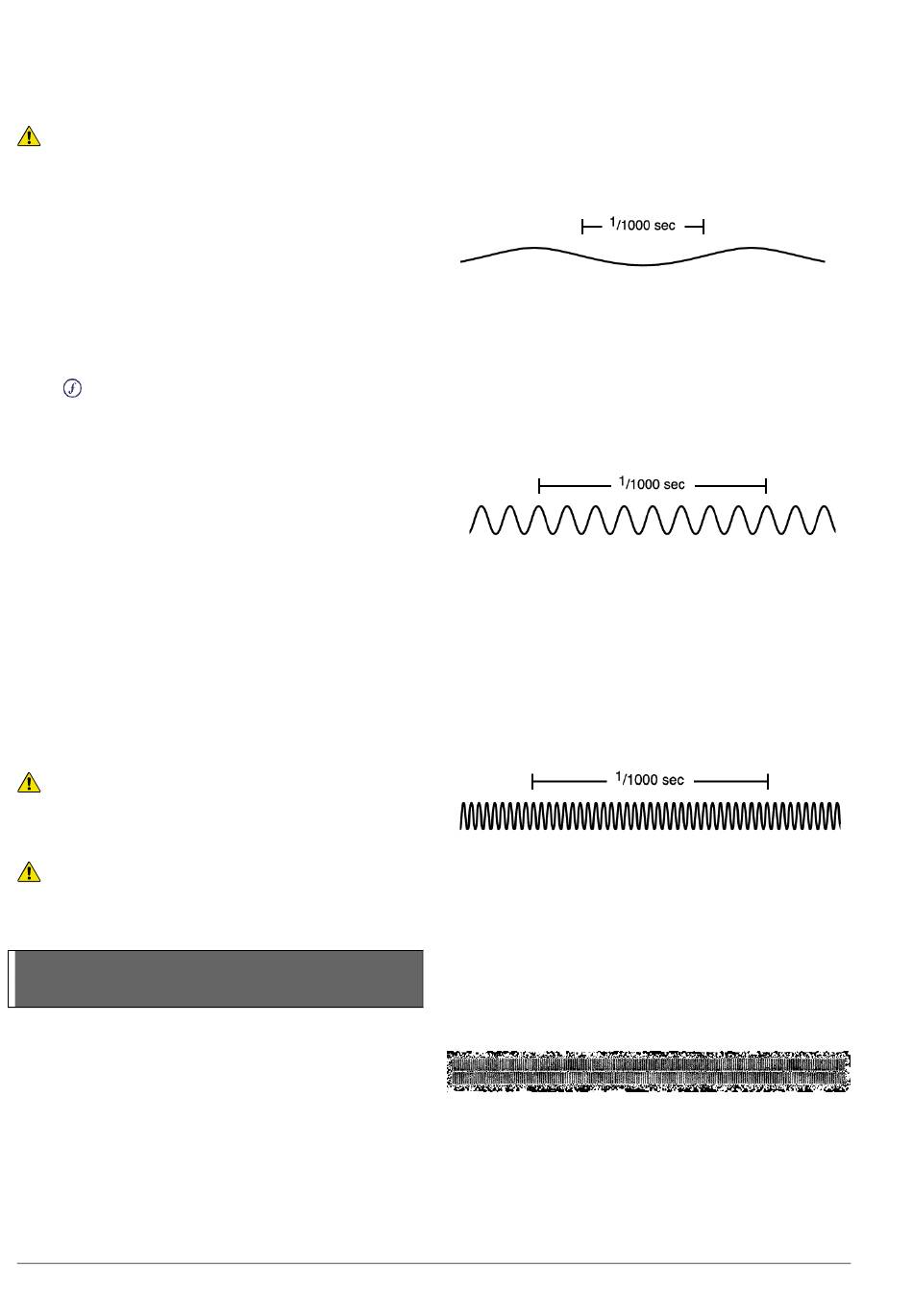

Abbildung 5.2 Aktives Signal von 512 Hz / 640 Hz
Diese Niederfrequenz eignet sich optimal für die
Verfolgung und Identifizierung von Leitungen über große
Distanzen. Sie koppelt sich nicht leicht in unerwünschte
Leitungen, allerdings ist sie zu niedrig für Induktion,
zudem fällt sie in das Frequenzband, das für
Oberwellenstörung anfällig ist.
8 kHz
wenn
Abbildung 5.3 Aktives Signal von 8 kHz
Diese Mittelfrequenz ist das optimale Allzwecksignal.
Sie ist ausreichend hoch für Induktion und liegt
außerhalb des störanfälligen Frequenzbands. Zudem
kann sie sich nicht allzu leicht in unerwünschte
Leitungen koppeln, allerdings ist sie möglicherweise
nicht hoch genug, um ein starkes Signal an Leitungen
mit kleinem
Telekommunikationskabeln anzulegen.
33 kHz
Abbildung 5.4 Aktives Signal von 33 kHz
Diese höhere Frequenz kann einfach durch Induktion an
die meisten Leitungen angelegt werden; dadurch eignet
sie sich optimal für das erste Absuchen. Sie durchläuft
Leitungen mit kleinem Durchmesser, allerdings koppelt
sie sich leichter in unerwünschte Leitungen, zudem
verliert sie ihre Stärke über kürzere Distanzen schneller
als niedrigere Frequenzen.
100 kHz und höher
Abbildung 5.5 Aktives Signal von 100 kHz
Dieser Höchstfrequenzbereich eignet sich für die
schwierigen Fälle – Induktion bei Leitungen mit kleinem
Durchmesser in trockenem, sandigem Boden und kurze
Kabellängen. Sie kann äußerst einfach durch Induktion
angelegt werden, allerdings koppelt sie sich sehr leicht
in unerwünschte Leitungen, zudem kann sie keine
weiten Strecken zurücklegen.
Durchmesser wie
