Herstellung eines doppelseitigen
Anschlusses
Schließen Sie den Sender an einen Zugangspunkt an
der Zielleitung an. Die Sendererdung wird mit einer
entsprechend
langen
Leitung
am
anderen
Zugangspunkt
weiter
vorne
an
die
Leitung
angeschlossen. Ein geschlossener Signalstromkreis
wird erdfrei (ohne Verwendung der Erde als Rückleiter)
erzielt. Die lange Leitung sollte so weit wie möglich vom
erwarteten Leitungsverlauf entfernt verlegt sein.
Diese Methode zur Kopplung des Sendersignals ist ideal
zur eindeutigen Identifizierung einer Zielleitung. Wenn
eine Verbindung an beiden Punkten derselben Leitung
hergestellt wurde, sollte derselbe Signalstromwert im
ganzen Kreis angezeigt werden. Die Anzeige des
Empfängers sollte dabei konstant bleiben, soweit sich
die Tiefe der Leitung nicht ändert.

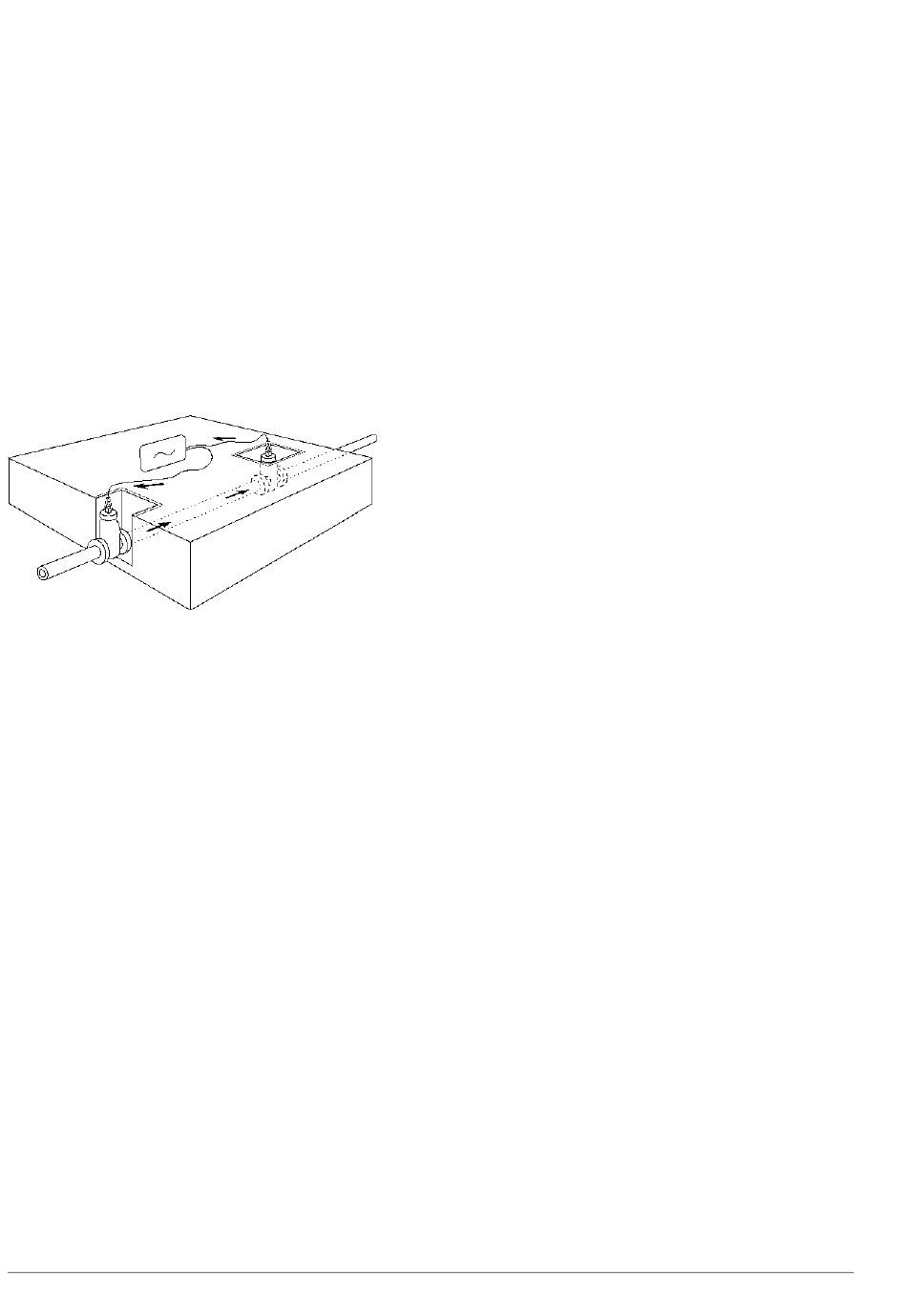

Abbildung 7.5: Herstellung doppelseitiger Anschlüsse
© 2021 Radiodetection Ltd
34
