RADIO EDGE DEVICE est conforme à la norme EN 13849-1:2015 et
conjointement à un tableau électronique RIB, c'est un dispositif de
protection PL "c" de Catégorie 2.
RADIO EDGE DEVICE permet la réalisation d'une installation avec cordon
fixées même sur la porte en mouvement sans adopter un système collier
de cables.
Le système se base sur un protocole de communication à 868,3MHz avec
contrôle d'erreur qui a lieu à travers un contrôle constant de la présence de
plusieurs transmetteurs et de l'état des batteries, satisfaisant complètement
l'exigence d'une sécurité active sur tous les types d'ouvertures.
Utilisant les tableaux électroniques RIB il est possible d'effectuer l'autotest du
système comme requit par la norme en vigueur.
RED peut gérer les barres palpeuses soit au contact N.O. soit N.C.
Chaque RED a un propre code identificateur interne qui le distingue des autres.
A

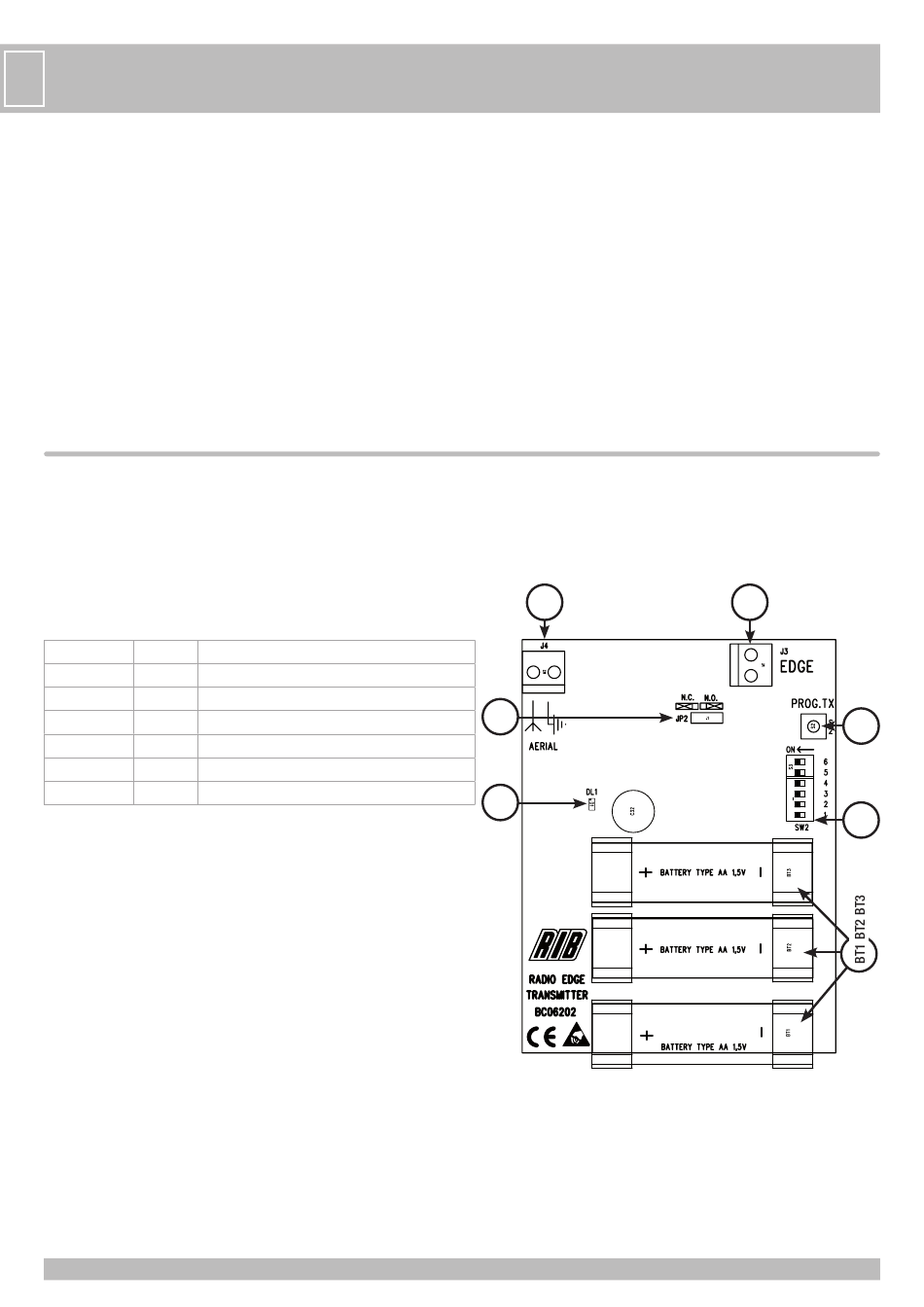

- BRANCHEMENTS ELECTRIQUES
J3 EDGE
J4 AERIAL
JP2
JUMPER
DL1
(rouge)
SW2
S2 PROG. TX
BT1-BT2-BT3
Branchement contact cordon
Branchement antenne 868MHz (optionnel)
Sélection type de contact du cordon (N.O. ou N.C.)
Signalisation transmission radio
Micro-interrupteurs/DIP d'identification
Bouton pour programmation
3 batteries de 1,5V type AA (non incluses)
REFERENCES DES NORMES POUR PORTES ET PORTAILS
AUTOMATIQUES
L'installateur doit s'assurer que RED soit reliée comme spécifié dans la norme EN
12453 au point 5.1.2 à une centrale électronique capable d'effectuer un contrôle
du fonctionnement avant d'effectuer le mouvement de fermeture (AUTOTEST).
Utiliser donc des attuateurs RIB, des tableaux électroniques RIB dotés d'autotest
et une sécurité RIB, permet de réaliser une installation conforme aux Normes et
Directives en vigueur.
Une fois réalisée l'installation de l'appareil il faut vérifier qu'elle soit conforme à
la norme EN 13241-1.
RIB ne peut être considéré comme responsable pour des dommages éventuels
dus à un usage inapproprié, erroné ou non raisonnable du produit.
