A - Elektrische Anschlüsse - Rib Red Montageanleitung

D
Das RADIO EDGE DEVICE (RED) ist ein EN 13849-1: 2015 Standard-
konformes Gerät und ein PL „c" -Sicherheitssystem der Kategorie 2, wenn
es an eine mit AUTOTEST ausgestattete RIB-Steuerkarte angeschlossen ist.
Mit RED kann ein Sicherheitssystem aufgebaut werden, das aus einem oder
mehreren Sicherheitsstreifen besteht, die am beweglichen Blatt/Verschluss
befestigt sind, ohne dass eine Kabeltrommel verwendet werden muss.
Es besteht aus einer Funkkommunikation, die auf einem 868,3-MHz-RIB-Protokoll
basiert.
Die Anschlüsse der Sicherheitsstreifen, ihr Arbeitsstatus und der Ladezustand der
RED Batterie werden ständig überprüft.
Das RED ist sowohl für normalerweise offene (NO) als auch für normal
geschlossene (NC) Sicherheitsstreifen geeignet.
Jedes RED hat seinen eigenen internen Identifikationscode, der es von den
anderen unterscheidet.

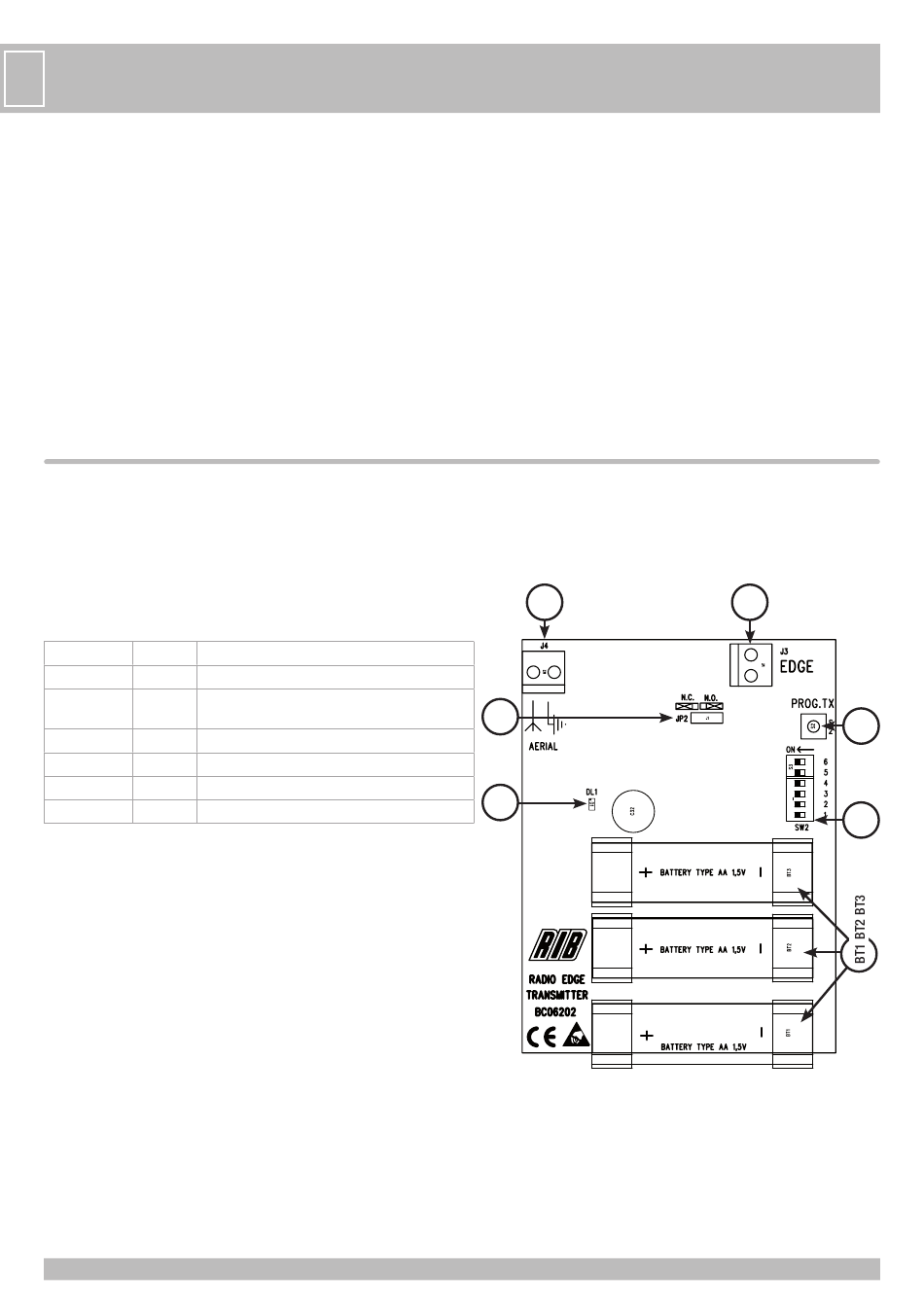

A
- ELEKTRISCHE ANSCHLÜSSE
J3
EDGE
J4 AERIAL
JP2 JUMPER
DL1
(rot)
SW2
S2 PROG. TX
BT1-BT2-BT3
Anschluss Kontakt Kontaktleiste
Anschluss Antenne 868MHz (optional)
Auswahl des von der Kontaktleiste verwendeten
Kontakts (Arbeitskontakt oder Ruhekontakt)
Signalisierung Übertragung Sendegerät
Mikroschalter/DIP zur Identifizierung
Taste für die Programmierung
3 Batterien 1,5 V des Typs AA (optional)
RECHTLICHE GRUNDLAGEN FÜR AUTOMATISCHE TÜREN UND TORE
Der Techniker muss sicherstellen, dass RED gemäß der Norm EN12453 in
Abschnitt 5.1.2 von einer Steuerplatine verwaltet wird, die einen Selbsttest
durchführen kann, bevor sich das Tor / die Tür schließt (AUTOTEST).
Die Verwendung von RIB-Stellantrieben und RIB-Steuerungen, die mit Autotest
ausgestattet sind, und RIB-Sicherheitsvorrichtungen ermöglicht also eine
Installation, die den geltenden Normen und Richtlinien entspricht.
Nach der Installation der Maschine muss überprüft werden, dass sie der Norm EN
13241-1 entspricht.
RIB kann für eventuelle Schäden, die durch unsachgemäßen, falschen oder
unvernünftigen Gebrauch des Produktes hervorgerufen wurden, nicht haftbar
gemacht werden.
J4
JP2
DL1
20
J3
S2
SW2
