RIB RED Montageanleitung Seite 10

F
C
- MONTAGE
Fixer les barres palpeuses dans les zones d'acheminement ou d'écrasement
en fonction de la hauteur du portail (maximum 2,5 m) et fixer donc la boîte du
transmetteur RED dans les zones proches.
Des barres palpeuses peuvent être utilisées au N.O. ou N.C., sélectionner donc
grâce au raccordement JP2 le type de contact utilisé.
Relier la cordon à la borne J3 du transmetteur.
Est importante l'application d'une résistance de 8,2 KΩ 1/4 W en série au contact
NC (en dotation, si elle n'est pas intégrée dans la cordon), ou bien en parallèle au
contact NO (voir exemples ci-dessous).
Si la résistance de 8,2 KΩ 1/4 W n'est pas reliée, le système ne fonctionne
pas et passe en alarme.

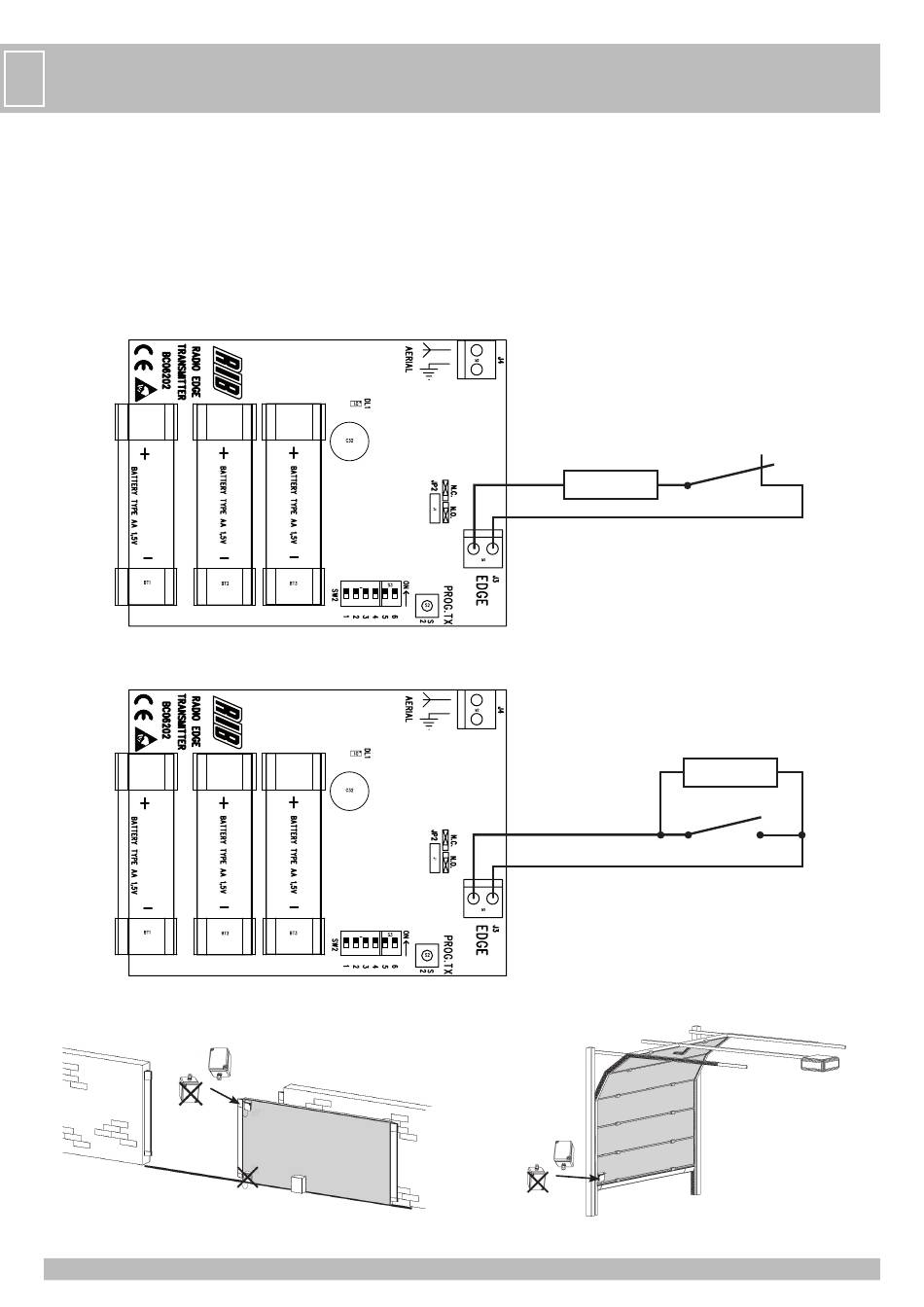

Branchement pour BARRE PALPEUSE MECANIQUE (NC)
R = 8,2 KΩ
Branchement pour BARRE PALPEUSE RESISTIVE (NO)
10
R = 8,2 KΩ
