- IDENTIFICAZIONE
Ogni RED viene fornito con i DIP in OFF per evitare lo scaricamento delle batterie
quando non viene utilizzato (se collegate).
Ogni RED deve essere OBBLIGATORIAMENTE identificata univocamente
mettendo uno solo dei sei DIP (SW2) su ON.
Si deve posizionare su ON solo uno dei 6 DIP e deve essere diverso per ogni RED.
Nota: IDENTIFICARE I RED APPLICANDO L'ADESIVO NUMERATO (IN
DOTAZIONE AI MASTER) ALL'ESTERNO DI OGNI CONTENITORE.
L'identificazione dei contenitori serve per sostituire velocemente le batterie
scariche del RED indicato dai LED EDGE PHOT della scheda MASTER Wi-Fi o
MASTER NO TOUCH 868.

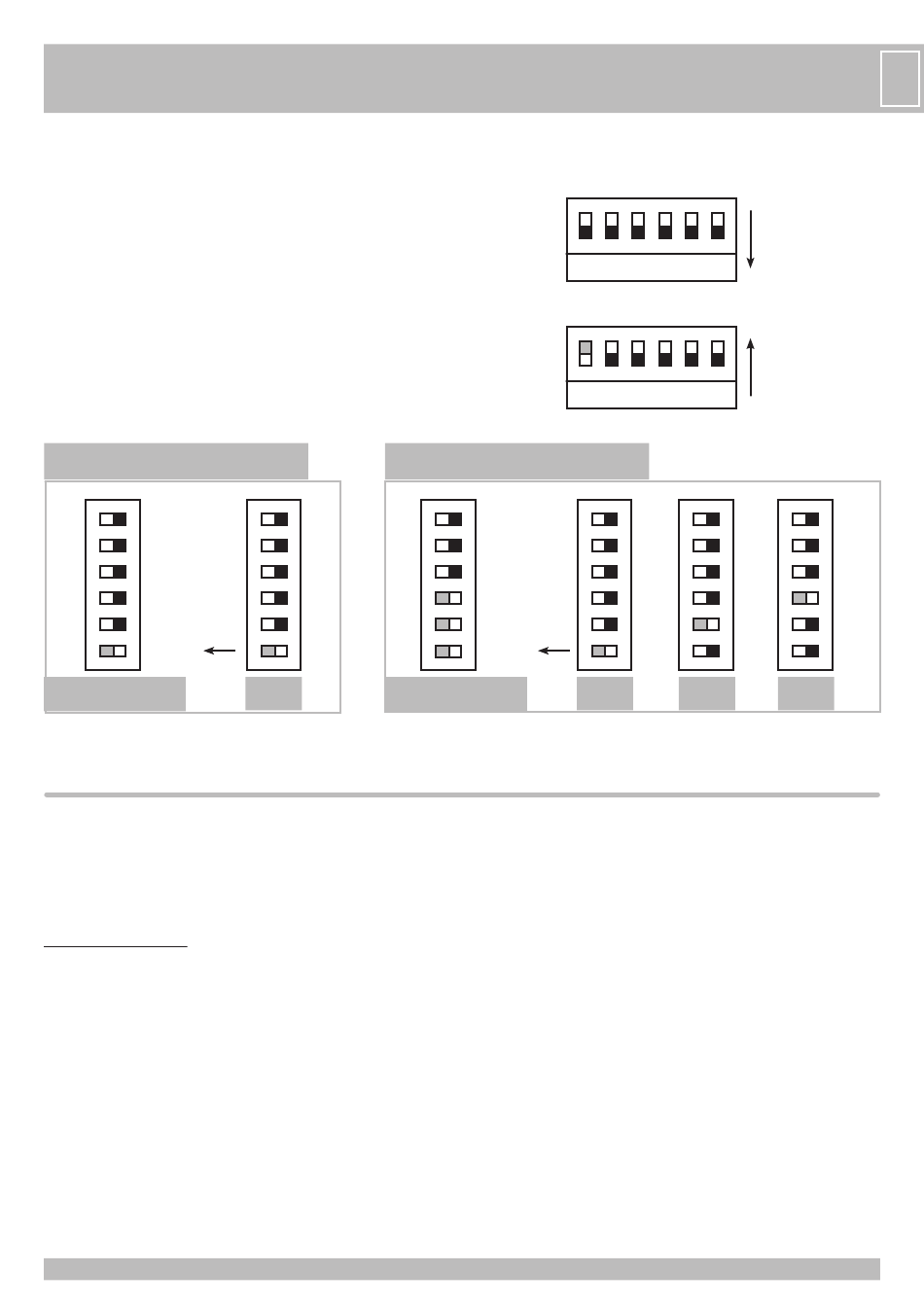

ESEMPIO DI IDENTIFICAZIONE DI 1 RED
su MASTER Wi-Fi o MASTER NO TOUCH 868
6
5
4
3
2
ON
1
MASTER Wi-Fi
MASTER NO TOUCH 868
E
- MEMORIZZAZIONE E VERIFICHE
REGISTRAZIONE DEL RED COME SICUREZZA PORTA PEDONALE SU
MASTER NO TOUCH 868
È possibile registrare un RED per la porta pedonale solo se è già stata registrata
la fotocellula NO TOUCH 868.
RED serve a monitorare un contatto N.C. (non fornito) montato sulla porta
pedonale presente nella porta principale.
Per eseguire la registrazione seguire la seguente procedura:
- posizionare il DIP 2 su ON (OBBLIGATORIO);
- alimentare il RED inserendo le batterie;
- premere il tasto S1 PROG. RX che si trova su MASTER NO TOUCH 868: il led DL1
lampeggerà verde per 1 minuto (tempo utile per eseguire la memorizzazione);
- premere il tasto S2 PROG. TX sul RED: su MASTER NO TOUCH 868 il led
DL1 da verde lampeggiante si spegne. Un tono di buzzer segnala la corretta
memorizzazione mentre il led rosso a bordo del RED lampeggia 3 volte a
conferma della corretta memorizzazione.
ESEMPIO DI IDENTIFICAZIONE DI 3 RED
su MASTER Wi-Fi
6
5
4
3
2
1
RED 1 MASTER Wi-Fi
1 2
1 2
6
5
4
3
2
ON
1
RED 1
VERIFICA DEL CORRETTO FUNZIONAMENTO DELLA SICUREZZA
PORTA PEDONALE
Aprire la porta pedonale aprendo il contatto N.C. collegato al RED.
Verificare che su MASTER NO TOUCH 868 i led DL3 e DL4 si spengano e che un
eventuale comando di apertura della porta non venga eseguito.
