RIB RED Montageanleitung Seite 28

E
S
C
- MONTAJE
Fijar las bandas de seguridad en las zonas de desplazamiento o aplastamiento
en base a la altura de la cancela (máximo 2,5 m) y luego fijar el contenedor del
transmisor RED en las inmediaciones.
Pueden utilizarse bandas de seguridad con contacto N.O. o N.C., por lo tanto,
seleccionar mediante el puente JP2 el tipo de contacto utilizado.
Conectar la banda de seguridad al borne J3 del RED.
Es importante aplicar una resistencia (en dotación, en caso de no estar ya
integrada a la banda de seguridad) de 8,2 KΩ 1/4 W en serie si se utiliza un
contacto NC o en paralelo si se utiliza un contacto NO (véanse los ejemplos abajo
reportados)
Si la resistencia de 8,2 KΩ 1/4 W no es conectada al sistema, este no
funciona y entra en estado de alarma.

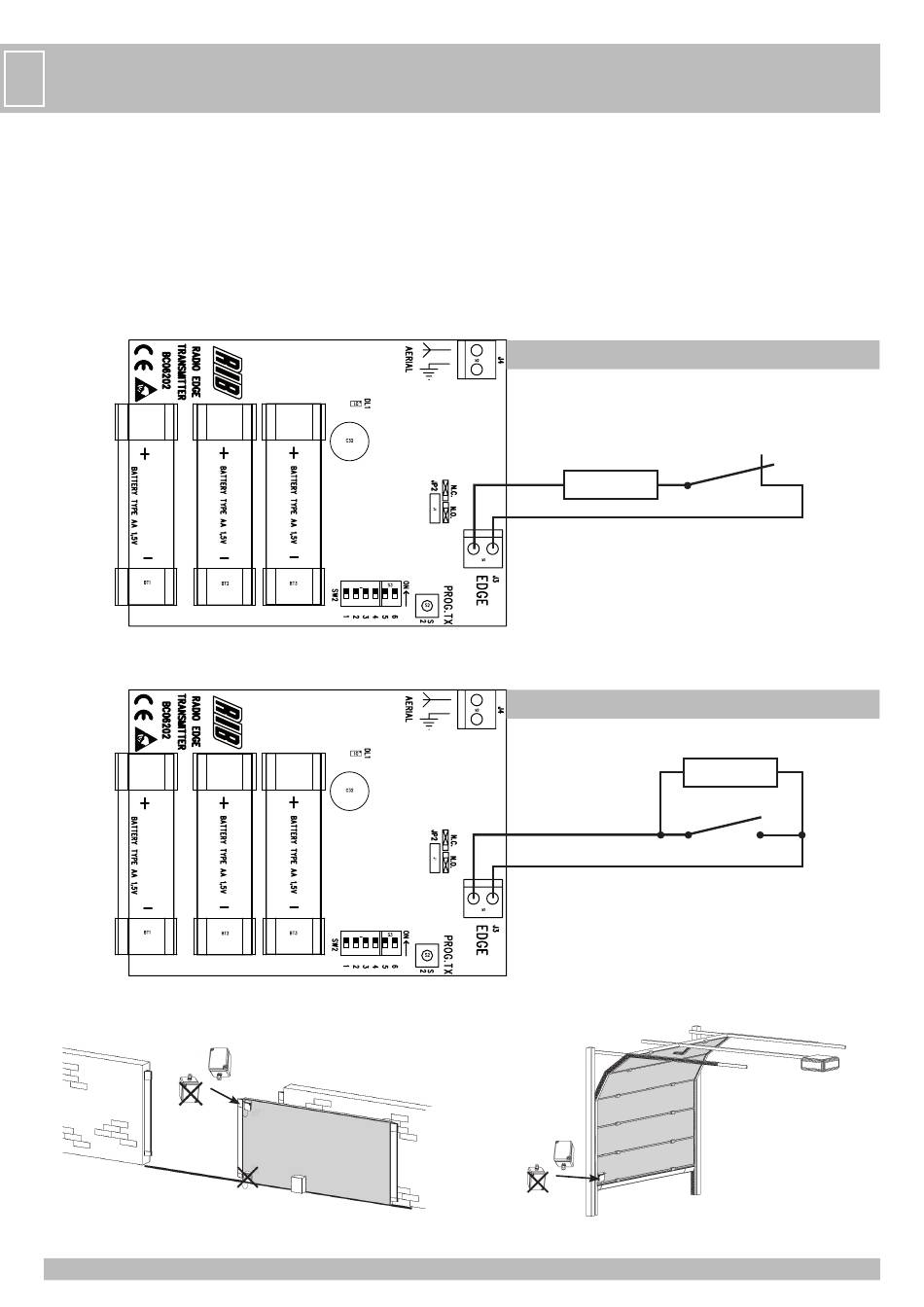

Conexión para BANDA DE SEGURIDAD MECÁNICA
R = 8,2 KΩ
Conexión para BANDA DE SEGURIDAD RESISTIV
28
R = 8,2 KΩ
