- MONTAGGIO
Applicare le coste nelle zone di convogliamento o schiacciamento in base
all'altezza del cancello (massimo 2,5 m) e quindi applicare il RED nelle immediate
vicinanze.
Possono essere utilizzate coste con contatto N.O. oppure N.C., pertanto
selezionarlo con il ponticello JP2.
Collegare la costa al morsetto J3 del RED.
È importante l'applicazione di una resistenza (in dotazione, se non già integrata
nella costa) da 8,2 KΩ ed 1/4 di Watt in serie al contatto se viene utilizzato un
contatto NC, oppure in parallelo al contatto se il contatto risulta essere NO (vedi
esempi sottostanti).
Se la resistenza da 8,2 KΩ 1/4 W non viene collegata, il sistema non
funziona ed suona l'allarme.

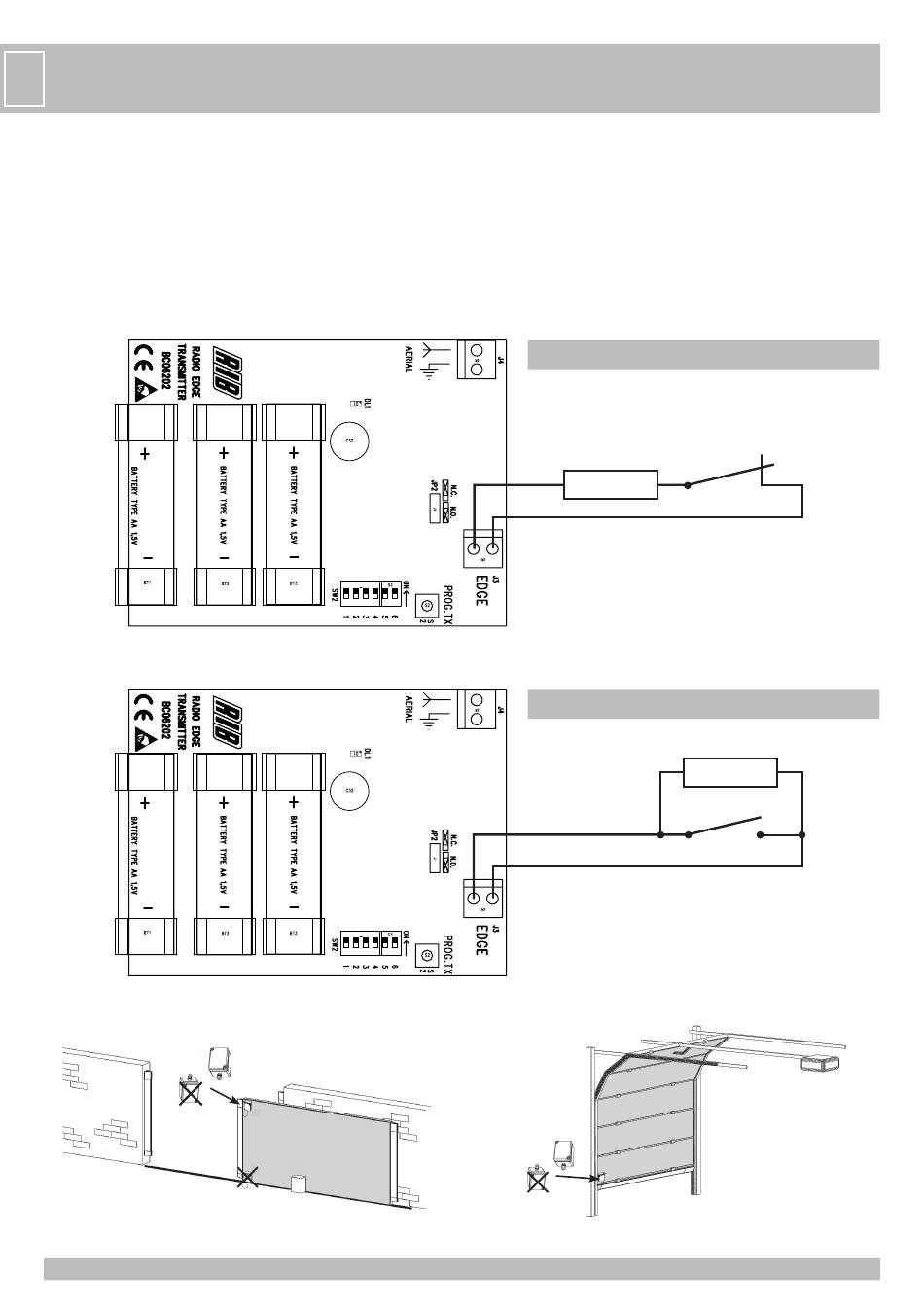

Collegamento per COSTA MECCANICA (NC)
R = 8,2 KΩ
Collegamento per COSTA RESISTIVA (NO)
4
R = 8,2 KΩ
