RIB RED Montageanleitung Seite 26

E
S
RADIO EDGE DEVICE (RED) es un sistema conforme a la norma EN 13849-
1:2015 y, unido a un cuadro electrónico RIB, es un dispositivo de protección
PL "c" Categoría 2.
RED permite la realización de una instalación con bandas de seguridad
colocadas sobre la hoja en movimiento, sin la necesidad de adoptar
recogecables.
El sistema se basa en un protocolo de comunicación de 868,3MHz, con control
de error, que se ejecuta mediante una verificación constante de la presencia de
diversos transmisores y del estado de las baterías, satisfaciendo completamente
la necesidad de contar con una seguridad activa para cualquier tipo de abertura.
Utilizando los cuadros electrónicos RIB es posible realizar la autoevaluación
(autotest) del sistema como lo exigen las normas vigentes.
El transmisor RED puede gestionar bandas de seguridad ya sea con contacto
N.O. como N.C.
Cada RED posee un código interno propio que lo identifica y lo distingue de los
otros.

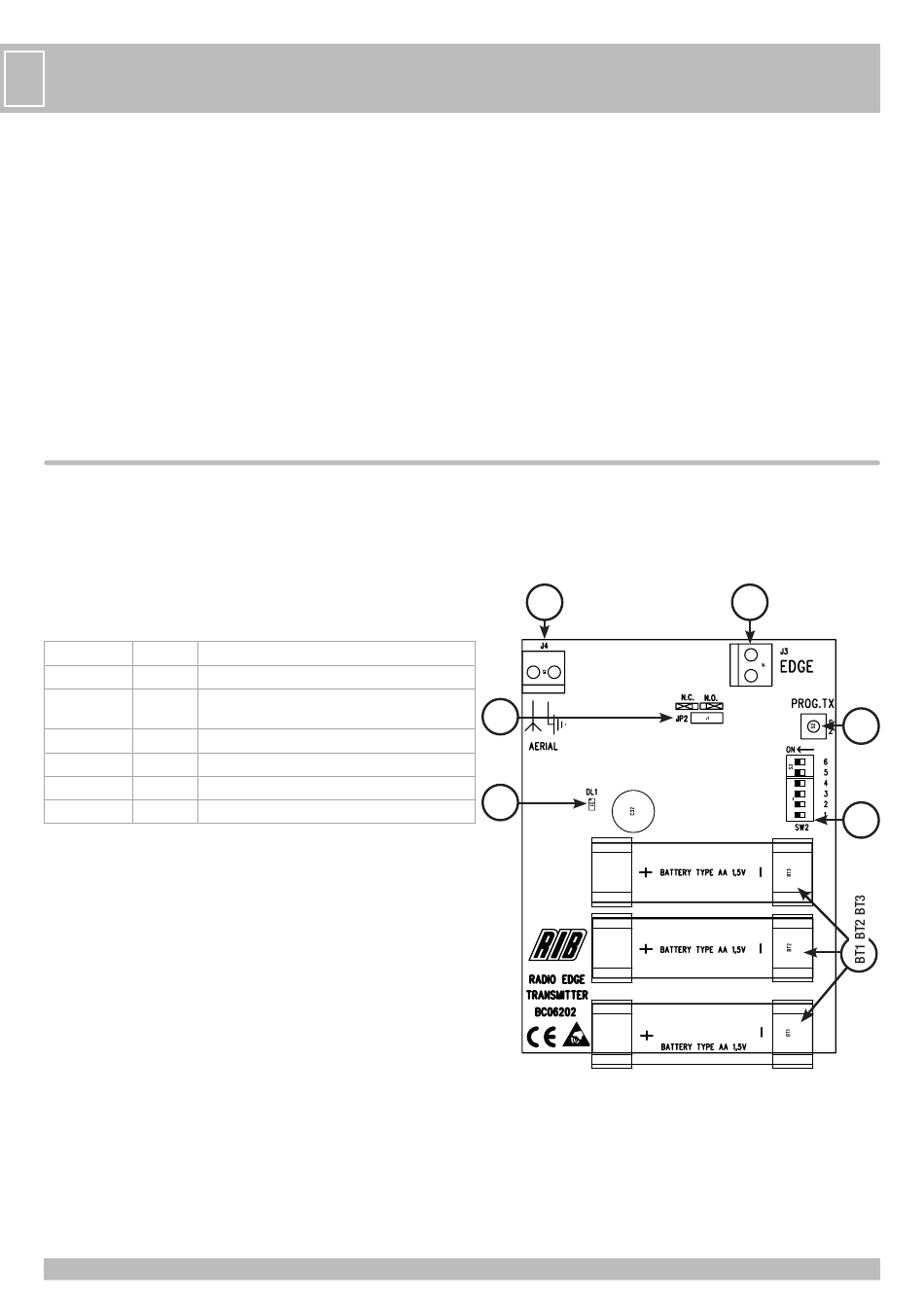

A
- CONEXIONES ELÉCTRICAS
J3
EDGE
J4 AERIAL
JP2 JUMPER
DL1
(rojo)
SW2
S2 PROG. TX
BT1-BT2-BT3
Conexión contacto banda de seguridad
Conexión antena 868MHz (opcional)
Selección tipo de contacto utilizado por la banda de
seguridad (N.O. o N.C.)
Señalización transmisión radio
Microinterruptores/DIP de identificación
Tecla para programación
3 Baterías de 1,5V tipo AA (no incluidas)
REFERENCIAS NORMATIVAS PARA PUERTAS Y CANCELAS
AUTOMÁTICAS
El instalador debe asegurarse de que el RED sea monitoreado como se especifica
en EN 12453 en el punto 5.1.2 por un cuadro electrónico capaz de realizar un
control de funcionamiento antes de realizar el movimiento de cierre (AUTOTEST).
Por lo tanto, utilizar actuadores RIB, cuadros electrónicos RIB dotados de un
dispositivo de autoevaluación y seguridad RIB, permite realizar una instalación
conforme a las Normas y Directivas vigentes.
Una vez concluida la instalación de la máquina, es necesario cerciorarse que la
misma cumpla con la norma EN 13241-1.
RIB no puede considerarse responsable por eventuales daños derivados de uso
inapropiado, incorrecto o irracional del producto.
J4
JP2
DL1
