RIB RED Montageanleitung Seite 11

D
- IDENTIFICATION
Chaque RED est livré avec les DIP en OFF pour éviter que les piles se déchargent
quand il n'est pas utilisé (si celles-ci sont insérées).
Chaque RED doit OBLIGATOIREMENT être identifié de manière unique en
positionnant un seul des six DIP (SW2) sur ON.
Il ne faut positionner sur ON qu'un seul des 6 DIP et l'identification doit être
différente pour chaque RED.
Remarque: IDENTIFIER LES BOITIERS DES RED EN POSANT UNE ETIQUETTE
NUMÉROTÉE (FOURNIE AVEC MASTER) SUR CHAQUE BOITIER.
L'identification des boitiers est utile pour remplacer rapidement les piles
déchargées de RED. Leur décharge est indiquée par les LED EDGE PHOT de la
carte MASTER Wi-Fi ou MASTER NO TOUCH 868.

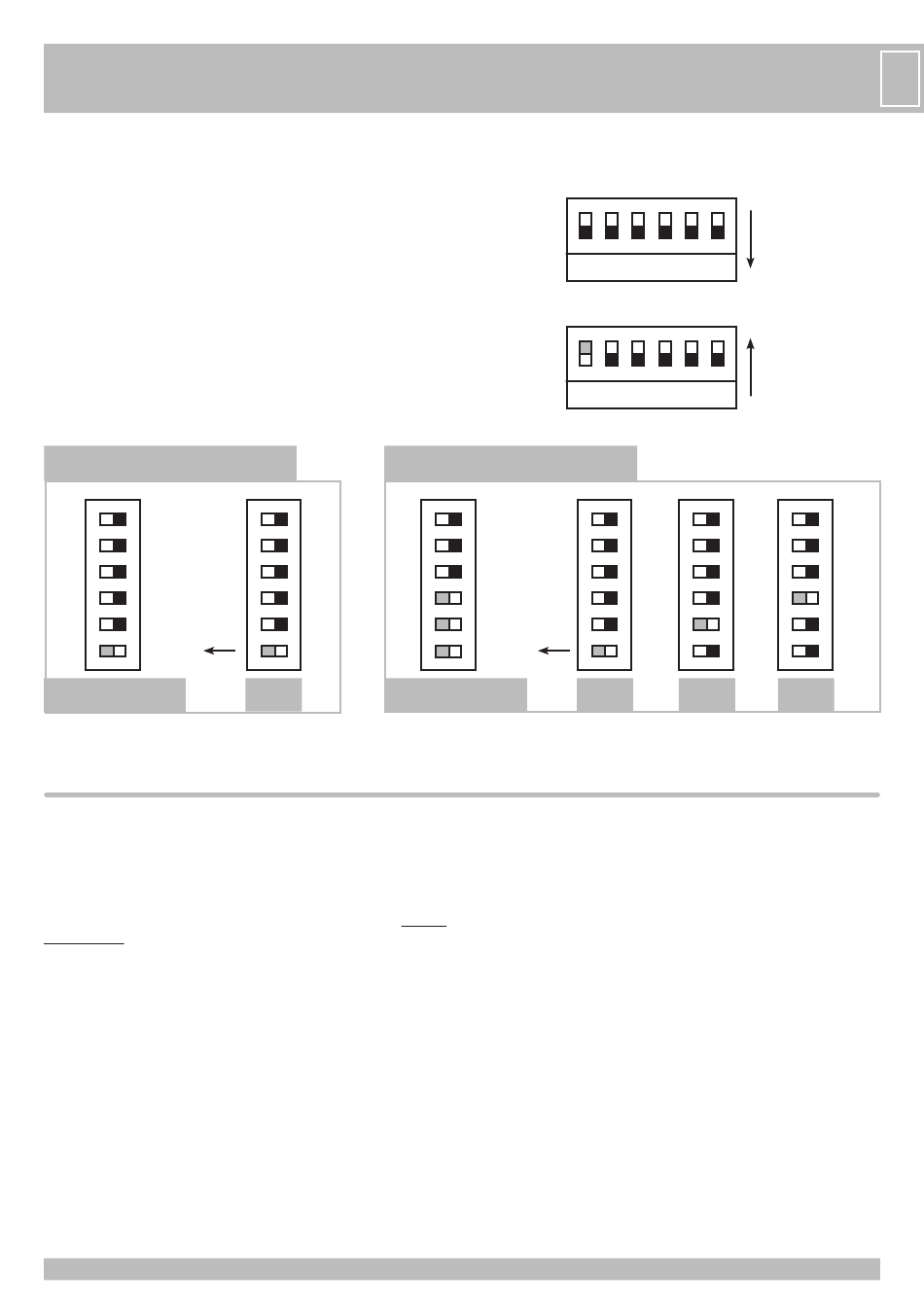

EXEMPLE D'IDENTIFICATION DE 1 RED
SUR MASTER Wi-Fi ou MASTER NO TOUCH 868
6
5
4
3
2
ON
1
MASTER Wi-Fi
MASTER NO TOUCH 868
E
- MÉMORISATION ET VÉRIFICATION
MÉMORISATION DU RED COMME SÉCURITÉ PORTE PIÉTONNE SUR MASTER
NO TOUCH 868
Il est possible de mémoriser une sécurité pour la porte piétonne seulement si la
photocellule NO TOUCH 868 a déjà été programmée.
RED sert à contrôler un contact N.C. (non fourni) monté sur la porte piétonne
présent dans la porte principale.
Pour effectuer la mémorisation, suivre la procédure suivante:
- position le DIP switch n° 2 sur ON (OBLIGATOIRE);
- alimenter RED à l'aide des batteries;
- appuyer sur le bouton S1 PROG. RX qui se trouve sur MASTER NO TOUCH
868: la LED DL1 clignote vert pendant 1 minute (le temps que se fasse la
mémorisation);
- appuyer sur le bouton S2 PROG. TX sur RED: sur MASTER NO TOUCH 868 la
LED DL1 de vert clignotant, s'éteint. Un son de cloche signale la mémorisation
tandis que la LED rouge du RED clignote 3 fois pour confirmer la mémorisation.
EXEMPLE D'IDENTIFICATION DE 3 RED
SUR MASTER Wi-Fi
6
5
4
3
2
1
RED 1 MASTER Wi-Fi
1 2
1 2
6
5
4
3
2
ON
1
RED 1
VÉRIFICATION DU BON FONCTIONNEMENT DE LA SÉCURITÉ PIÉTONNE
Ouvrir la porte piétonne en ouvrant le contact N.C. relié à RED. Vérifier que sur
MASTER NO TOUCH 868 les LEDs DL3 et DL4 s'éteignent et qu'une éventuelle
commande d'ouverture de la porte ne soit pas exécuté.
11
OFF
3 4 5 6
ON
3 4 5 6
6 6
5 5
4 4
3 3
2 2
1 1
RED 2 RED 3
F
6
5
4
3
2
1
