Commend GE 150 Kurzanleitung Seite 2

Intercom Server GE 150

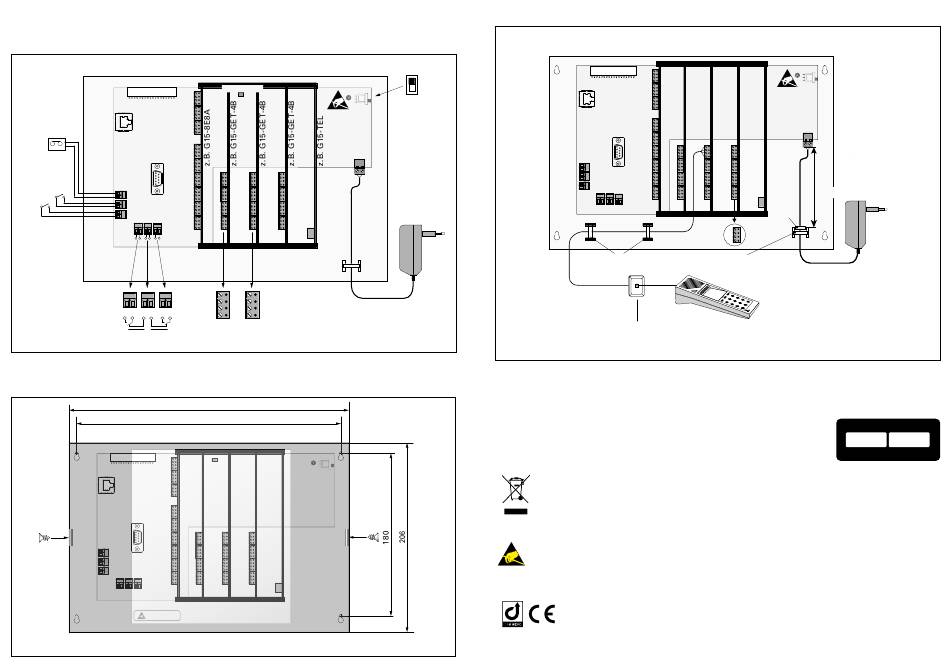

Anschlussdiagramm
Erweiterungsstecker
Eingang
IP
Musik / Alarm
GE 150
MUSIC
RS232
IN1
IN2
Eingänge für
potentialfreie
Kontakte
OUT1 OUT2
OUT1 OUT2
Potentialfreie Ausgänge (Relais)
Montage, Abmessungen
Abmessungen in mm, kein Maßstab!
*
Attention Achtung: Darf nur durch geschultes Personal geöffnet werden
OBSERVE PRECAUTIONS FOR HANDLING Attention: May only be opened by qualified persons!
OF ELECTROSTATIC SENSITIVE DEVICES!
Attention: Seul ie personnel qualife est autorise a l ouvrir!
* Berührungsschutz laut IEC/EN 60950-1: Bei Installation im Benutzerbereich
muss das Gehäuse verschraubt werden.
Einsc hubnummer
Ein-/Ausschalter
1 2 3 4 5
Status-LED
M3
+24V –
A A
B B
C C
D D
306
290
*
GE 150
Attentie: Mag alleen geopend worden door gekwalificeerd personeel!
Attenzione: Darf nur durch geschultes Personal geöffnet werden
Atencion: Darf nur durch geschultes Personal geöffnet werden
Kabelführung
ON
OFF
GE 150
Kabelbinder
Warnung:
Dies ist ein Produkt der Klasse A. Bei Betrieb in Wohnumgebungen kann es zu Funk-
störungen kommen, gegen die der Anwender geeignete Abhilfemaßnahmen treffen muss.
Geben Sie für den Download der aktuellen Software und Doku men-
tation den PIN-Code rechts auf pin.commend.com ein.
Abfallbeseitigung und Recycling
Weist ein Gerät dieses Symbol auf, darf es nicht zusammen mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden. Die Richtlinie 2012/19/EU über Elektro-
und Elektronik-Altgeräte (WEEE) gilt für alle Mitgliedstaaten der Europäischen Union.
Achtung
Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden!
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der Richtlinie 2014/30/EU (EMV).
Hierfür trägt dieses Gerät die CE-Kennzeichnung.
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-GE150, Version: 1.2/0315
M3
Anschlußpunkt für
Erdungsarmband
+24V
Kabel-
binder
A
B
C
D
Kabelklammer NAK 100
4
/
Analog
RJ11/RJ45-Anschlussdose
www.commend.com
–
min.
120 mm
140 cm
PIN-CODE
E2BA11 MNI1A7
Gültig bis 30.06.2018
