Samson 3246 Einbau- Und Bedienungsanleitung Seite 19

3
15
21
86
14
17
87
EB 8046

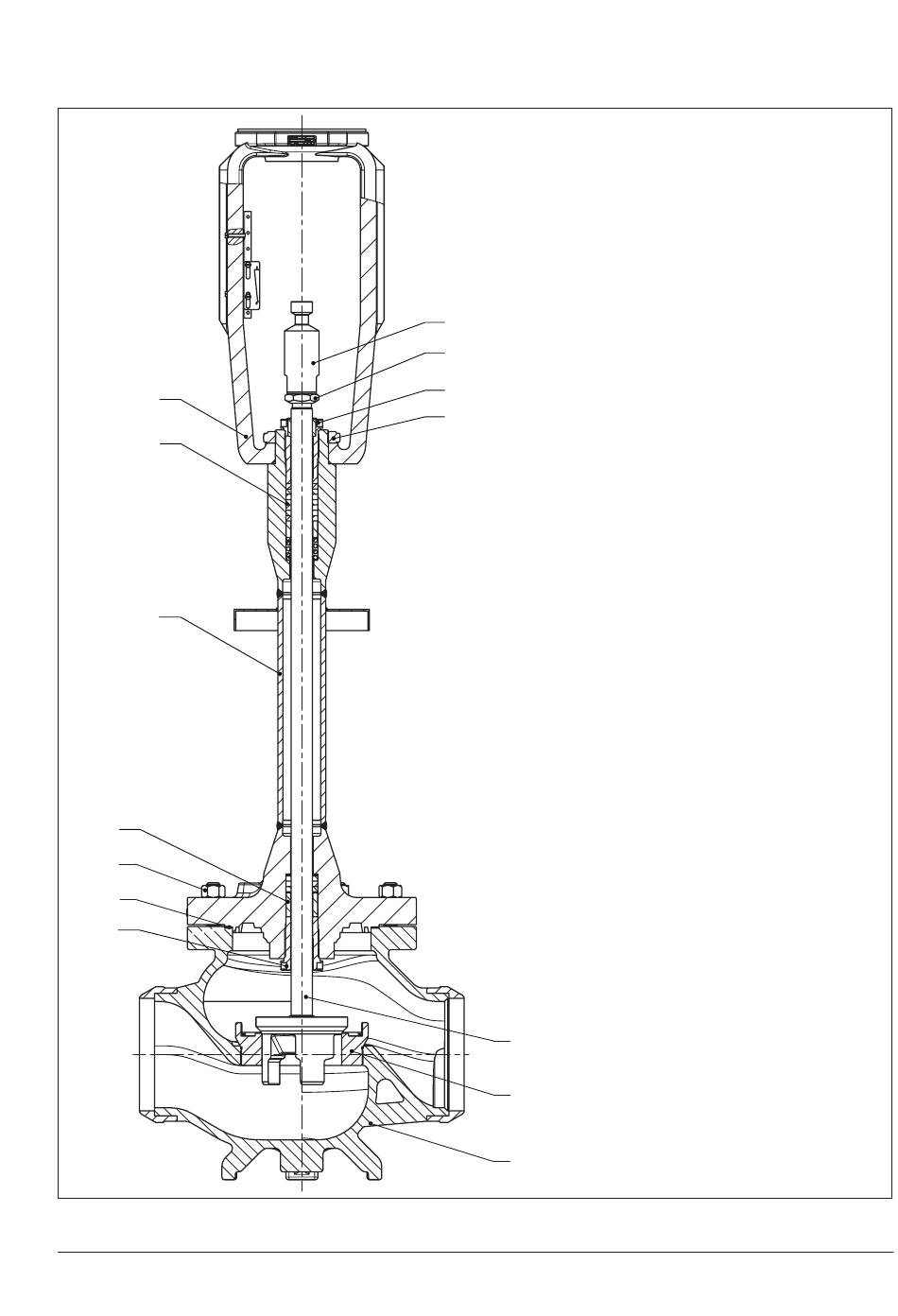

Bild 3-3: Durchgangsventil Typ 3246,
1 Gehäuse
9
3 Joch
4 Sitz
10
5 Kegel
8
8 Gewindebuchse (Packungsmutter)
92
9 Kupplungsmutter
10 Kontermutter
14 Gehäusemutter
15 Packung
17 Flachdichtung (Gehäusedichtung)
21 Isolierteil
86 Zirkulationssperre
87 Gewindebuchse (Zirkulationssperre)
92 Schlagmutter
5
4
1
Aufbau und Wirkungsweise
Class 600 und 900/
PN 100 und 160
3-3
