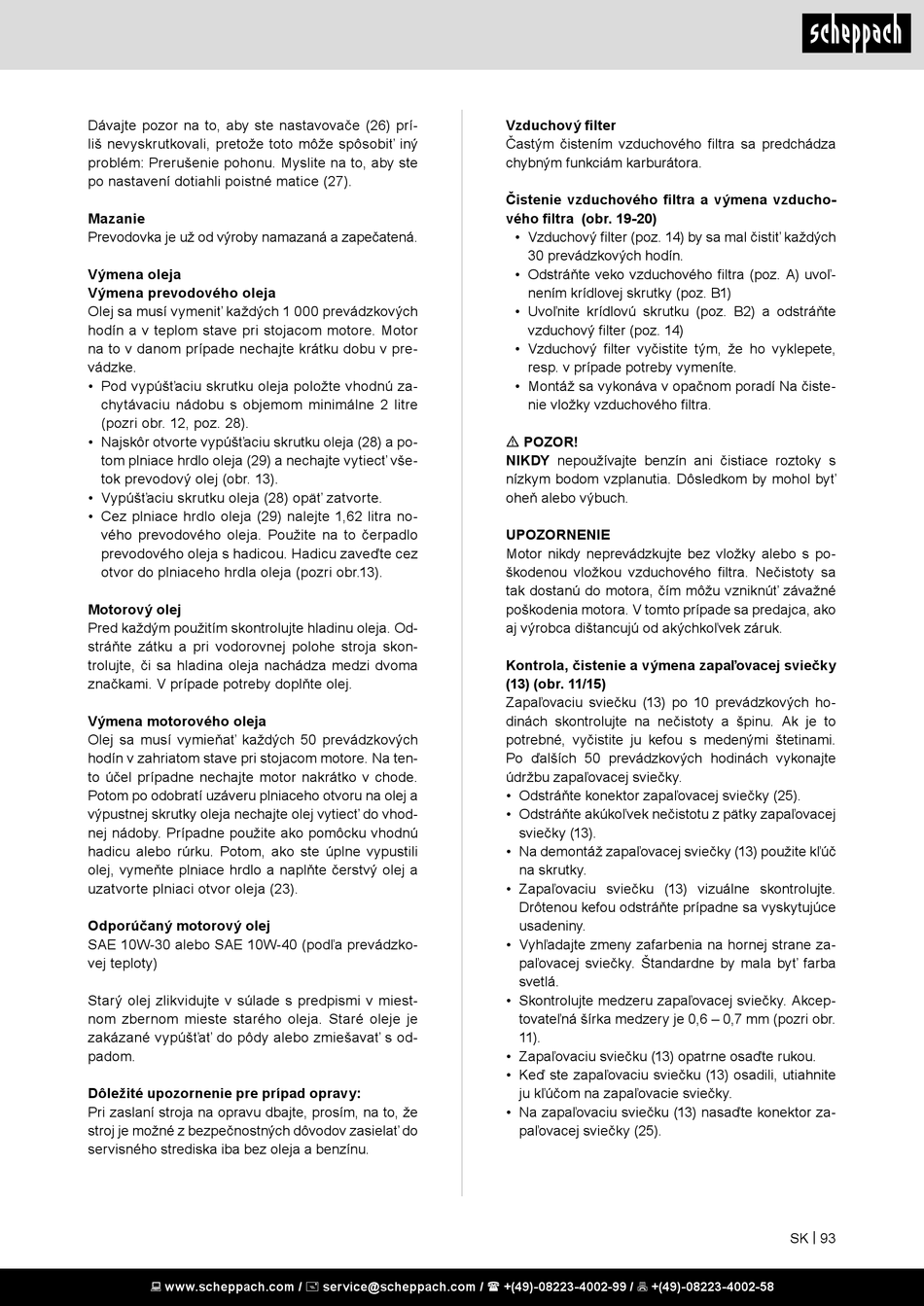

Scheppach DP3000 Original Bedienungsanleitung Seite 93

Dávajte pozor na to, aby ste nastavovače (26) prí-
liš nevyskrutkovali, pretože toto môže spôsobiť iný
problém: Prerušenie pohonu. Myslite na to, aby ste
po nastavení dotiahli poistné matice (27).
Mazanie
Prevodovka je už od výroby namazaná a zapečatená.
Výmena oleja
Výmena prevodového oleja
Olej sa musí vymeniť každých 1 000 prevádzkových
hodín a v teplom stave pri stojacom motore. Motor
na to v danom prípade nechajte krátku dobu v pre-
vádzke.
• Pod vypúšťaciu skrutku oleja položte vhodnú za-
chytávaciu nádobu s objemom minimálne 2 litre
(pozri obr. 12, poz. 28).
• Najskôr otvorte vypúšťaciu skrutku oleja (28) a po-
tom plniace hrdlo oleja (29) a nechajte vytiecť vše-
tok prevodový olej (obr. 13).
• Vypúšťaciu skrutku oleja (28) opäť zatvorte.
• Cez plniace hrdlo oleja (29) nalejte 1,62 litra no-
vého prevodového oleja. Použite na to čerpadlo
prevodového oleja s hadicou. Hadicu zaveďte cez
otvor do plniaceho hrdla oleja (pozri obr.13).
Motorový olej
Pred každým použitím skontrolujte hladinu oleja. Od-
stráňte zátku a pri vodorovnej polohe stroja skon-
trolujte, či sa hladina oleja nachádza medzi dvoma
značkami. V prípade potreby doplňte olej.
Výmena motorového oleja
Olej sa musí vymieňať každých 50 prevádzkových
hodín v zahriatom stave pri stojacom motore. Na ten-
to účel prípadne nechajte motor nakrátko v chode.
Potom po odobratí uzáveru plniaceho otvoru na olej a
výpustnej skrutky oleja nechajte olej vytiecť do vhod-
nej nádoby. Prípadne použite ako pomôcku vhodnú
hadicu alebo rúrku. Potom, ako ste úplne vypustili
olej, vymeňte plniace hrdlo a naplňte čerstvý olej a
uzatvorte plniaci otvor oleja (23).
Odporúčaný motorový olej
SAE 10W-30 alebo SAE 10W-40 (podľa prevádzko-
vej teploty)
Starý olej zlikvidujte v súlade s predpismi v miest-
nom zbernom mieste starého oleja. Staré oleje je
zakázané vypúšťať do pôdy alebo zmiešavať s od-
padom.
Dôležité upozornenie pre prípad opravy:
Pri zaslaní stroja na opravu dbajte, prosím, na to, že
stroj je možné z bezpečnostných dôvodov zasielať do
servisného strediska iba bez oleja a benzínu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Vzduchový filter
Častým čistením vzduchového filtra sa predchádza
chybným funkciám karburátora.
Čistenie vzduchového filtra a výmena vzducho-
vého filtra (obr. 19-20)
• Vzduchový filter (poz. 14) by sa mal čistiť každých
30 prevádzkových hodín.
• Odstráňte veko vzduchového filtra (poz. A) uvoľ-
nením krídlovej skrutky (poz. B1)
• Uvoľnite krídlovú skrutku (poz. B2) a odstráňte
vzduchový filter (poz. 14)
• Vzduchový filter vyčistite tým, že ho vyklepete,
resp. v prípade potreby vymeníte.
• Montáž sa vykonáva v opačnom poradí Na čiste-
nie vložky vzduchového filtra.
m POZOR!
NIKDY nepoužívajte benzín ani čistiace roztoky s
nízkym bodom vzplanutia. Dôsledkom by mohol byť
oheň alebo výbuch.
UPOZORNENIE
Motor nikdy neprevádzkujte bez vložky alebo s po-
škodenou vložkou vzduchového filtra. Nečistoty sa
tak dostanú do motora, čím môžu vzniknúť závažné
poškodenia motora. V tomto prípade sa predajca, ako
aj výrobca dištancujú od akýchkoľvek záruk.
Kontrola, čistenie a výmena zapaľovacej sviečky
(13) (obr. 11/15)
Zapaľovaciu sviečku (13) po 10 prevádzkových ho-
dinách skontrolujte na nečistoty a špinu. Ak je to
potrebné, vyčistite ju kefou s medenými štetinami.
Po ďalších 50 prevádzkových hodinách vykonajte
údržbu zapaľovacej sviečky.
• Odstráňte konektor zapaľovacej sviečky (25).
• Odstráňte akúkoľvek nečistotu z pätky zapaľovacej
sviečky (13).
• Na demontáž zapaľovacej sviečky (13) použite kľúč
na skrutky.
• Zapaľovaciu sviečku (13) vizuálne skontrolujte.
Drôtenou kefou odstráňte prípadne sa vyskytujúce
usadeniny.
• Vyhľadajte zmeny zafarbenia na hornej strane za-
paľovacej sviečky. Štandardne by mala byť farba
svetlá.
• Skontrolujte medzeru zapaľovacej sviečky. Akcep-
tovateľná šírka medzery je 0,6 – 0,7 mm (pozri obr.
11).
• Zapaľovaciu sviečku (13) opatrne osaďte rukou.
• Keď ste zapaľovaciu sviečku (13) osadili, utiahnite
ju kľúčom na zapaľovacie sviečky.
• Na zapaľovaciu sviečku (13) nasaďte konektor za-
paľovacej sviečky (25).
SK | 93
