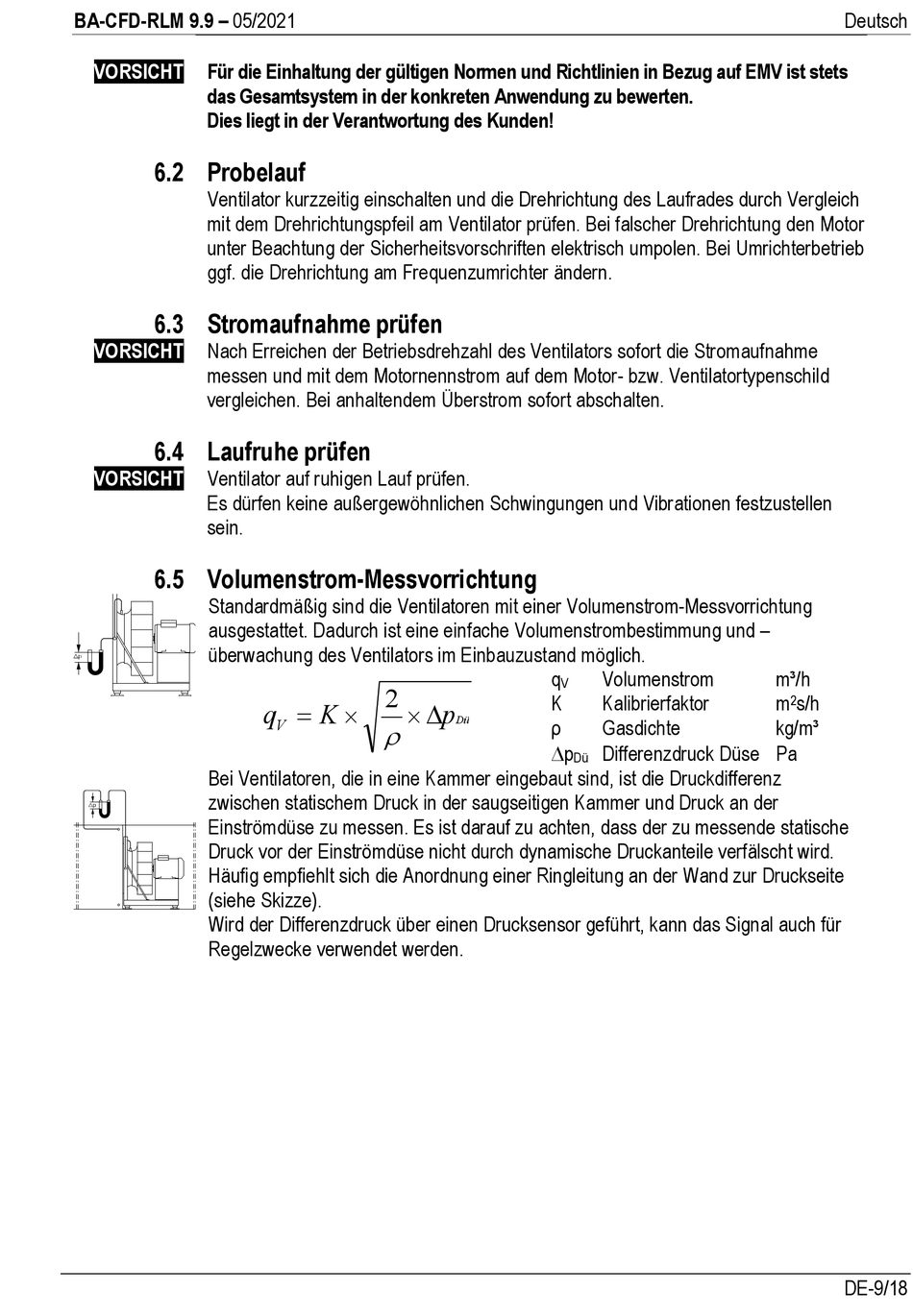

BA-CFD-RLM 9.9 – 05/2021
VORSICHT Für die Einhaltung der gültigen Normen und Richtlinien in Bezug auf EMV ist stets
das Gesamtsystem in der konkreten Anwendung zu bewerten.
Dies liegt in der Verantwortung des Kunden!
6.2 Probelauf
Ventilator kurzzeitig einschalten und die Drehrichtung des Laufrades durch Vergleich
mit dem Drehrichtungspfeil am Ventilator prüfen. Bei falscher Drehrichtung den Motor
unter Beachtung der Sicherheitsvorschriften elektrisch umpolen. Bei Umrichterbetrieb
ggf. die Drehrichtung am Frequenzumrichter ändern.
6.3 Stromaufnahme prüfen
VORSICHT Nach Erreichen der Betriebsdrehzahl des Ventilators sofort die Stromaufnahme
messen und mit dem Motornennstrom auf dem Motor- bzw. Ventilatortypenschild
vergleichen. Bei anhaltendem Überstrom sofort abschalten.
6.4 Laufruhe prüfen
VORSICHT Ventilator auf ruhigen Lauf prüfen.
Es dürfen keine außergewöhnlichen Schwingungen und Vibrationen festzustellen
sein.
6.5 Volumenstrom-Messvorrichtung
Standardmäßig sind die Ventilatoren mit einer Volumenstrom-Messvorrichtung
ausgestattet. Dadurch ist eine einfache Volumenstrombestimmung und –
überwachung des Ventilators im Einbauzustand möglich.
Bei Ventilatoren, die in eine Kammer eingebaut sind, ist die Druckdifferenz
zwischen statischem Druck in der saugseitigen Kammer und Druck an der
Einströmdüse zu messen. Es ist darauf zu achten, dass der zu messende statische
Druck vor der Einströmdüse nicht durch dynamische Druckanteile verfälscht wird.
Häufig empfiehlt sich die Anordnung einer Ringleitung an der Wand zur Druckseite
(siehe Skizze).
Wird der Differenzdruck über einen Drucksensor geführt, kann das Signal auch für
Regelzwecke verwendet werden.
2
   
q K

V
q Volumenstrom
V
K Kalibrierfaktor
p
Dü
ρ Gasdichte
p
Differenzdruck Düse Pa
Dü
Deutsch
m³/h
m s/h
2
kg/m³
DE-9/18
