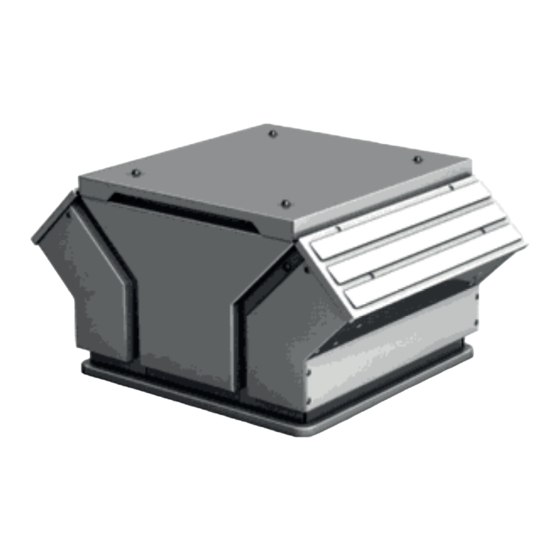

- Seite 1 Betriebsanleitung Dachventilatoren BelAir pressure EC (Original / Ergänzung zu BA-DV) BA-BelAir-EC-SE 9.5 - 12/2015 RDA 21-EC-SE RDA 31-EC-SE RBA 21-EC-SE...
-
Seite 2: Inhaltsverzeichnis
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch Inhaltsverzeichnis 1. Revisionsindex ............................2 2. Zu dieser Betriebsanleitung ........................3 3. Bestimmungsgemäße Verwendung ......................3 4. Sicherheit ..............................4 5. Produktbeschreibung ..........................4 6. Elektrischer Anschluss ..........................8 7. Störungen ..............................9 8. Service, Ersatzteile und Zubehör ......................10 9. -
Seite 3: Zu Dieser Betriebsanleitung
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch Zu dieser Betriebsanleitung Diese Betriebsanleitung ist eine Ergänzung der Betriebsanleitung für Dachventilatoren und grund- sätzlich in Verbindung mit dieser zu beachten. Darin befinden sich weitere Beschreibungen und Hin- weise zum Transport, Installation und zur bestim- mungsgemäßen Verwendung sowie zu Fragen von Wartung und Service. -
Seite 4: Sicherheit
Dachventilatoren der Typen EC zur stufenlosen Verstellung der Förderleistung sind mit passender Steuerelektronik vorverdrahtet. Steuerelektronik mit variabler Ausgangsspannung und -frequenz für den Betrieb von Nicotra Gebhardt Brushless-DC-Motoren. Sie sind auf der Austrittseite mit einem Berührungsschutzgitter entsprechend DIN EN ISO 13857 abgesichert. Die Eintrittsseite ist serienmäßig ohne Schutzgitter. -
Seite 5: Belair Pressure Ec-Se Druckgesteuertes Lüftungssystem
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch 5.2. BelAir pressure EC-SE Druckgesteuertes Lüftungssystem Die Abluftventile in den Räumen werden über Lichtschalter, Feuchtesensor, Bewegungsmelder, Temperaturfühler oder über eine Intervallsteuerung betätigt. Die entstehenden Veränderungen im Differenzdruck werden unter dem Ventilator im Kanal fortlaufend erfasst und von einem Regler ausgewertet, so dass auf einen am Regler eingestellter Druckwert geregelt wird. -
Seite 6: Leistungsmerkmale
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch 5.3.2. Leistungsmerkmale Nur für den Betrieb von Nicotra Gebhardt EC-Motoren geeignet Netzanschluss: Einphasen-Wechselstrom 208-277 V, 47-63 Hz elektrische Motorleistung: 380W (EKE 05-0018-5E) zulässige Umgebungstemperatur im Betrieb: 10°C bis + 40°C Drehzahlstellung: min. und max. Drehzahlen (Möglichkeit zur Nachtabsenkung) Schnittstelle: Analog, 0...5V, 0...10V... -
Seite 7: Digitaler Druckregler Mit Einstellbaren Sollwerten
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch 5.5. Digitaler Druckregler mit einstellbaren Sollwerten Typ: ERA 05-0500-5E 5.5.1. Ausführung Analoger Druckregler (PI) mit integriertem Sensor, Kunststoffgehäuse (IP54), einfache, menügeführte Sollwerteinstellung, analoger Sollwerteingang, Digitaleingang zur Sollwertumschaltung, geregelter 0…10 V Ausgang für die Speisung eines Drehzahlstellers, geregelter 0…10 V Ausgang als Abbildung des aktuellen Druck-Istwertes. -
Seite 8: Elektrischer Anschluss
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch Elektrischer Anschluss 6.1. Sicherheitshinweise zum elektrischen Anschluss Spannung führende Leitungen! Stromschlag. Sicherheitshinweise und Schutzmaßnahmen in Kapitel 4. GEFAHR gesetzliche Vorschriften beachten; EN 60204. 6.2. Motor anschließen ACHTUNG Der Ventilator wird anschlussfertig geliefert. Der Netzanschluss (1~) ist nach beiliegendem Schaltbild vorzunehmen. -
Seite 9: Störungen
Siehe auch unter Downloads: http://www.nicotra-gebhardt.com/. Störungen Treten während des Betriebs Störungen auf, die nicht vom Wartungs- personal behoben werden können, bitte Kontakt mit der Service-Abteilung der Nicotra Gebhardt GmbH aufnehmen. ACHTUNG Beschädigung des Ventilators durch unzulässige Betriebszustände! Bei Überschreitung der zulässigen Werte, Unregelmäßigkeiten oder Störungen Dachventilator sofort abschalten. -
Seite 10: Service, Ersatzteile Und Zubehör
Haftung oder Gewährleistung. Ersatzteile online bestellen - www.gebhardt.de/Partshop 8.2. Zubehör Die Nicotra Gebhardt GmbH bietet ein breites Zubehörprogramm zum wirtschaftlichen Einsatz der Ventilatoren. Das Zubehör ist optional und immer separat zu bestellen. Die Auswahl erfolgt über die technische Dokumentation oder unser elektronisches Auswahlprogramm. -
Seite 11: Anhang
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch Anhang 9.1. Anschlussbeispiel RDA 31-…-EC-SE DE-11/16... - Seite 12 BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch 9.2. Anschlussbeispiel RDA 21-…-EC-SE DE-12/16...
- Seite 13 BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch 9.3. Weitere Dokumentation der Nicotra Gebhardt GmbH Tabelle 14 1: Art der Dokumentation Wo abgelegt Weitere Dokumentation Betriebsanleitung http://www.nicotra- Dachventilatoren gebhardt.com/upload/download- center/instruction/OI_REF_DE.pdf Wartungs- und http://www.nicotra- Prüfempfehlungen gebhardt.com/cms/upload/download- center/maintenance- instruction/MI_REF_DE.pdf Elektrischer http://www.nicotra- Anschlussplan gebhardt.com/cms/upload/download- center/catalogue/TD_CONNECT_DE.pd EG-Konformitätserklärung zur...
-
Seite 14: Eg-Konformitätserklärung
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch EG-KONFORMITÄTSERKLÄRUNG zur EG-Maschinenrichtlinie (2006/42/EG) EG-Niederspannungsrichtlinie (2006/95/EG) Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der unten angeführten EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. -
Seite 15: Eg-Konformitätserklärung
BA-BelAir-EC-SE 9.5 - 12/2015 Deutsch EG-KONFORMITÄTSERKLÄRUNG EG- Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der unten angeführten EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. -
Seite 16: Eg-Konformitätserklärung
EG-Richtlinie umweltgerechte Gestaltung "Ökodesign" energieverbrauchsrelevanter Produkte (2009/125/EG) Waldenburg, den 18.12.2015 Produktionsleiter Leiter Forschung & Entwicklung i.V. T. Ehrhardt i.V. Dr. J. Anschütz Nicotra Gebhardt GmbH Gebhardtstrasse 19-25 74638 Waldenburg, Germany Telefon +49 (0)7942 1010 Telefax +49 (0)7942 101170 E-Mail info@nicotra-gebhardt.com www.nicotra-gebhardt.com...
