esaote G-scan Brio Benutzerhandbuch Seite 327

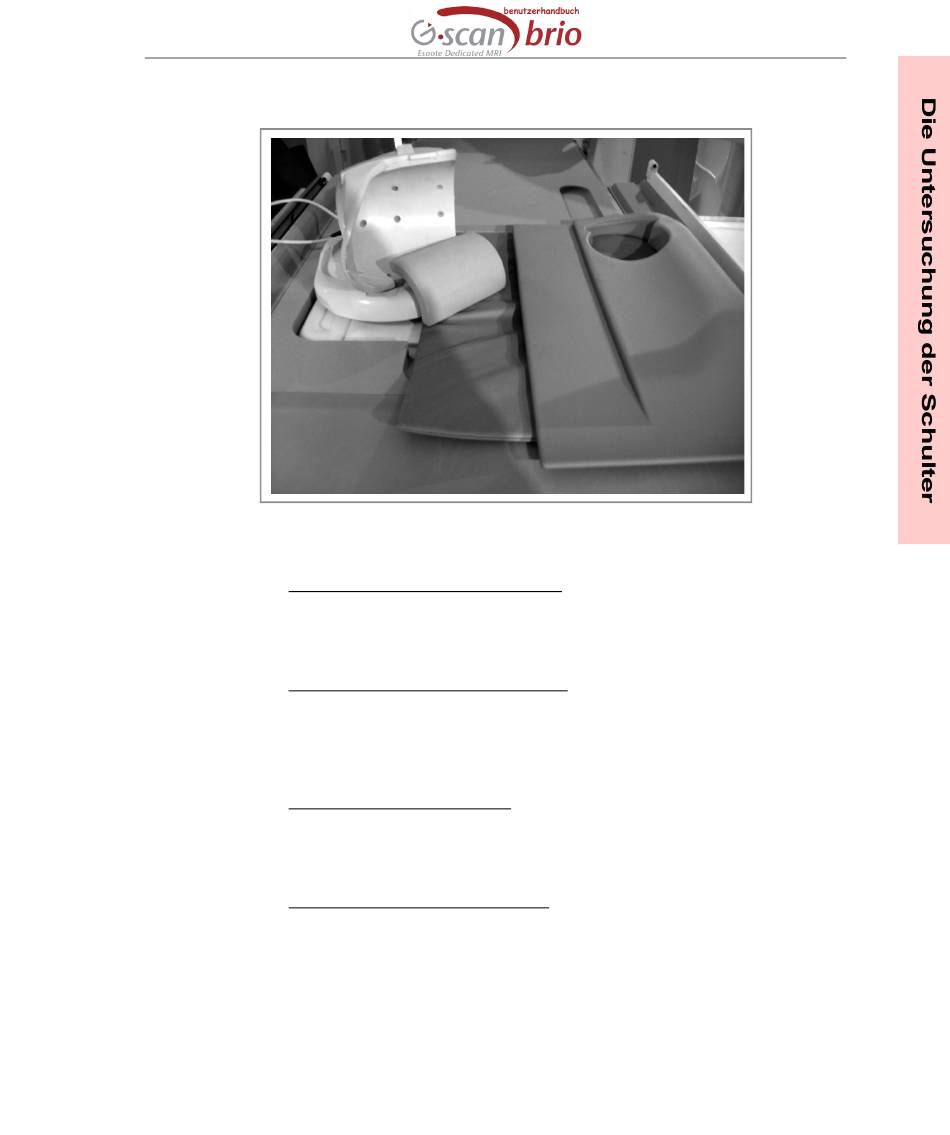

Abb. 18.2 - Positionierung der Polster für die Untersuchung mit Spule 20 (z.B.
rechte Schulter)
8a Bei Verwendung
Berücksichtigung der Seitenansicht (Lateralität), d.h. je nachdem ob
die rechte oder die linke Schulter untersucht werden soll, in die
korrekte Basis ein, wie in Kapitel „Spulen", Abschnitt „Beschreibung
der Spule 7, Schulter" des vorliegenden Dokuments beschrieben.
8b Bei Verwendung der Spule 20: Führen Sie die Spule unter
Berücksichtigung der Seitenansicht (Lateralität), d.h. je nachdem ob
die rechte oder die linke Schulter untersucht werden soll, korrekt in
die Basis ein, und befestigen Sie sie, wie in Kapitel „Spulen", Abschnitt
„Beschreibung der 3-Kanal-Spule 20 Schulter" des vorliegenden
Dokuments beschrieben.
9a Bei Verwendung der Spule 7: Führen Sie die Spule so in den Spulensitz
auf der Integrationsplatte ein, dass das Verbindungskabel bei der
Konfiguration „linke Schulter" auf die Innenseite der Gantry zeigt; bei
der Konfiguration „rechte Schulter" muss das Verbindungskabel auf
die Außenseite zeigen.
9b Bei Verwendung der Spule 20: Führen Sie die Spule so in den
Spulensitz auf der Integrationsplatte ein, dass das die Innenfläche der
Konfiguration „linke Schulter" auf die Innenseite der Gantry zeigt; bei
der Konfiguration „rechte Schulter" muss sie auf die Außenseite
zeigen.
350000430 Rev. 12
der Spule 7: Führen Sie die Spule unter
•
•
•
