2 / 14 Kapitel 11
•
•
•
Innenabmessungen der Empfangsspulen. Der Umfang der
Körperregion, die
Innenabmessungen der Spule vereinbar sein. Eine detaillierte
Beschreibung finden Sie im Kapitel „Spulen" des vorliegenden
Dokuments, während Hinweise zu den Abmessungen der Spulen im
Kapitel „Technische Beschreibung" zu finden sind.

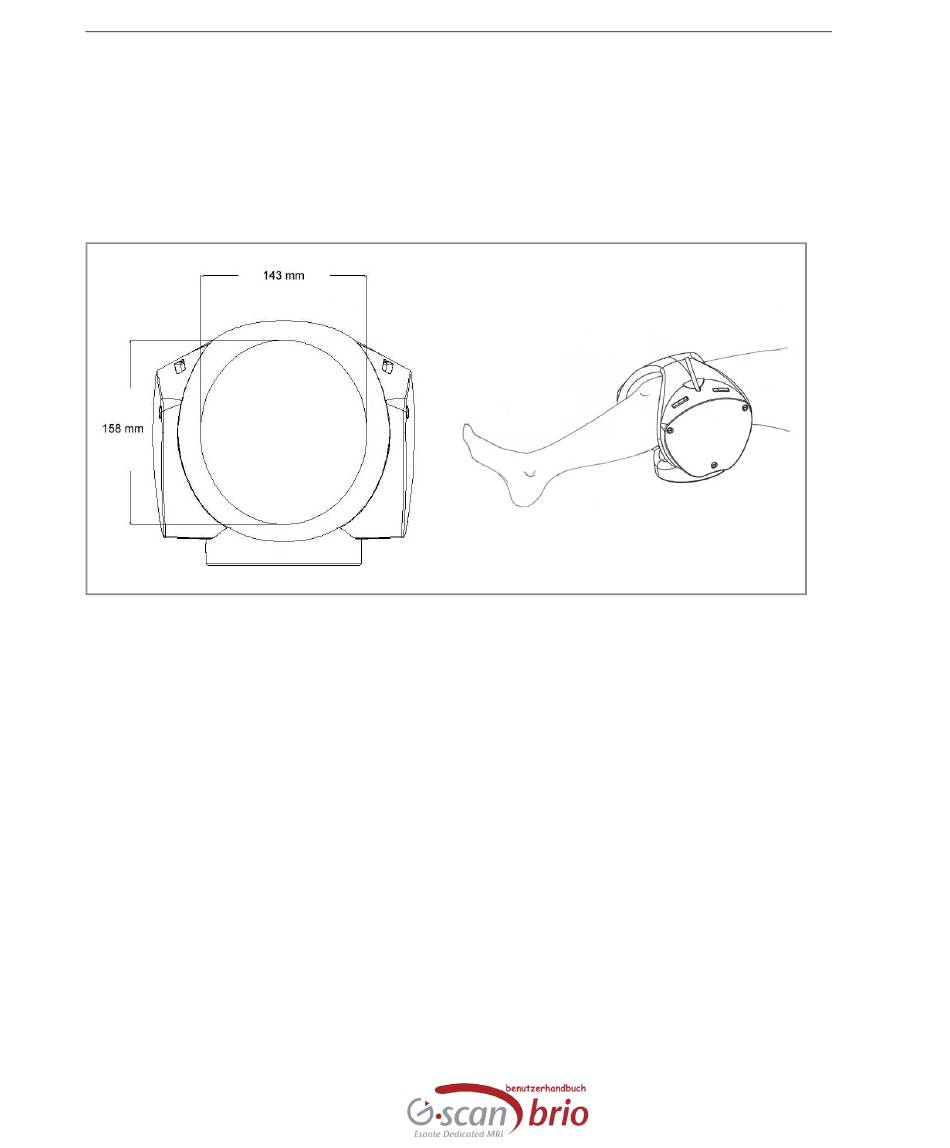

Abb. 11.2 - Die Innenabmessungen der Spule (hier am Beispiel der Spule 2 Knie
gezeigt) stellen einen Grenzwert für die untersuchte Körperregion dar
Die Länge der Patientenliege beträgt 2590 mm (3060 mm bei
montierter Erweiterung der Patientenliege), dies kann bei
überdurchschnittlich großen Patienten ein abmessungsbedingtes
Hindernis für die Untersuchung darstellen. In diesem Zusammenhang
wird betont, dass keine Rotation des Systems durchgeführt werden
darf, wenn der Kopf des Patienten über den oberen Rand der Liege
hinausragt.
Die maximale Bildanzeige beläuft sich auf ein Quadrat von 270 x
2
270 mm , weil der Homogenitätsbereich des Magneten einer Kugel
mit einem Durchmesser von 270 mm entspricht, die im Isozentrum
des Magneten zentriert ist.
Die maximale Bildanzeige beläuft sich daher auf ein Quadrat um den
Kreisumfang einer Kugel, die dem Homogenitätsbereich des Magneten
entspricht, wie aus folgender Abbildung ersichtlich ist. Zum besseren
Verständnis der Abbildung ist nur eine Hälfte der Kugel dargestellt.
Bei der Darstellung der Wirbelsäule sind die Abmessungen der
maximalen Bildanzeige (die nachfolgend angegeben wird) jedoch
reduziert. Dadurch werden anatomische Regionen des menschlichen
Körpers, die keine Relevanz für die diagnostische Evaluierung der
untersucht werden soll, muss mit den
