8 Betriebs- und Störungsanzeige
8
Betriebs- und Störungsanzeige
8.1
Allgemein
Das Gerät wurde als Zubehör für die Energiespeichersysteme von E3/DC konzipiert.
Alle Betriebsstatus- und Fehlermeldungen des Geräts werden über CAN-Bus an das
übergeordnete Energiespeichersystem übertragen und dort über das Display bzw. die Anzeige im
Kundenportal dargestellt.
Durch die integrierte Netzwerkfunktionalität des Systems ist auch die Möglichkeit zur Fernwartung
gegeben.
8.2

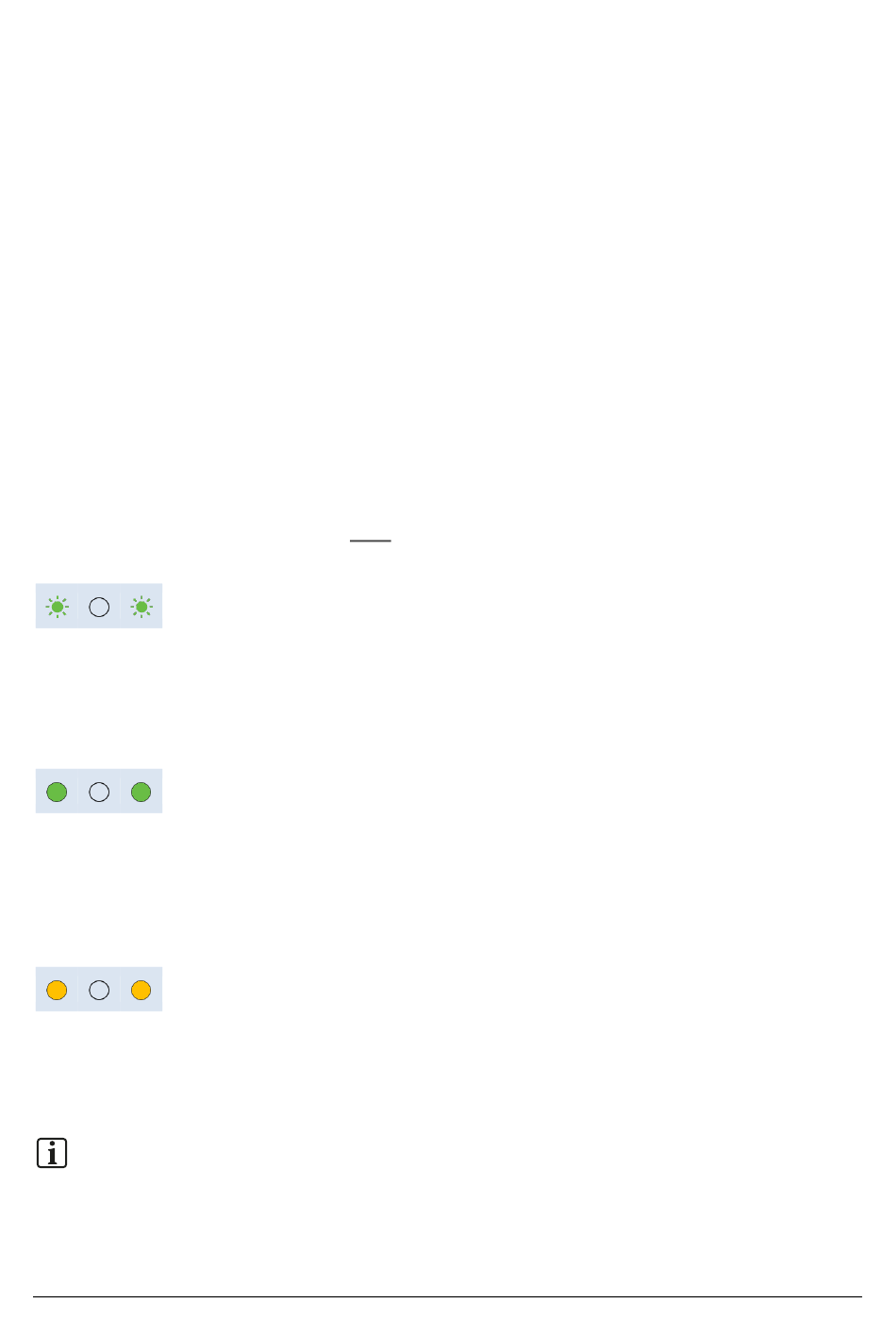

Blink- und Farbcodierung der LED-Anzeige am Gerät
•
Entnehmen Sie bitte den aktuellen Zustand des Geräts der im Folgenden beschriebenen Blink-
und Farbcodierung der LED-Anzeige.
8.2.1
Einspeisebetrieb
Grünes Blinken der LED = noch kein Einspeisebetrieb
•
Die Bedingungen für den Einspeisebetrieb wurden noch nicht erfüllt. Die LED blinkt daher grün.
•
Erst wenn die Bedingungen erfüllt sind, beginnt der Wechselrichter mit dem Einspeisebetrieb.
Grünes Leuchten der LED = Einspeisebetrieb
•
Im Einspeisebetrieb leuchtet die LED grün. Damit wird der ordnungsgemäße Betrieb angezeigt.
•
Ca. alle 8 Sekunden schaltet sich die LED ab. Der Vorgang wiederholt sich immerwährend.
8.2.2
Einspeisebetrieb mit Begrenzung der AC-Leistung
•
Bei einer Begrenzung der AC-Leistung, leuchtet die LED gelb.
•
Ca. alle 8 Sekunden schaltet sich die LED ab. Der Vorgang wiederholt sich solange die AC-
Leistung begrenzt bleibt.
8.2.3
Fehleranzeige
•
Bei einem Fehler blinkt die rote LED. Vor und nach dem Blinken der roten LED blinkt die grüne
LED einmal.
Hinweis:
•
Bitte zählen Sie das Aufblinken der roten LED zwischen zwei grünen Blinkzeichen
und entnehmen Sie den Fehler den nachfolgenden Ausführungen dieses Kapitels.
