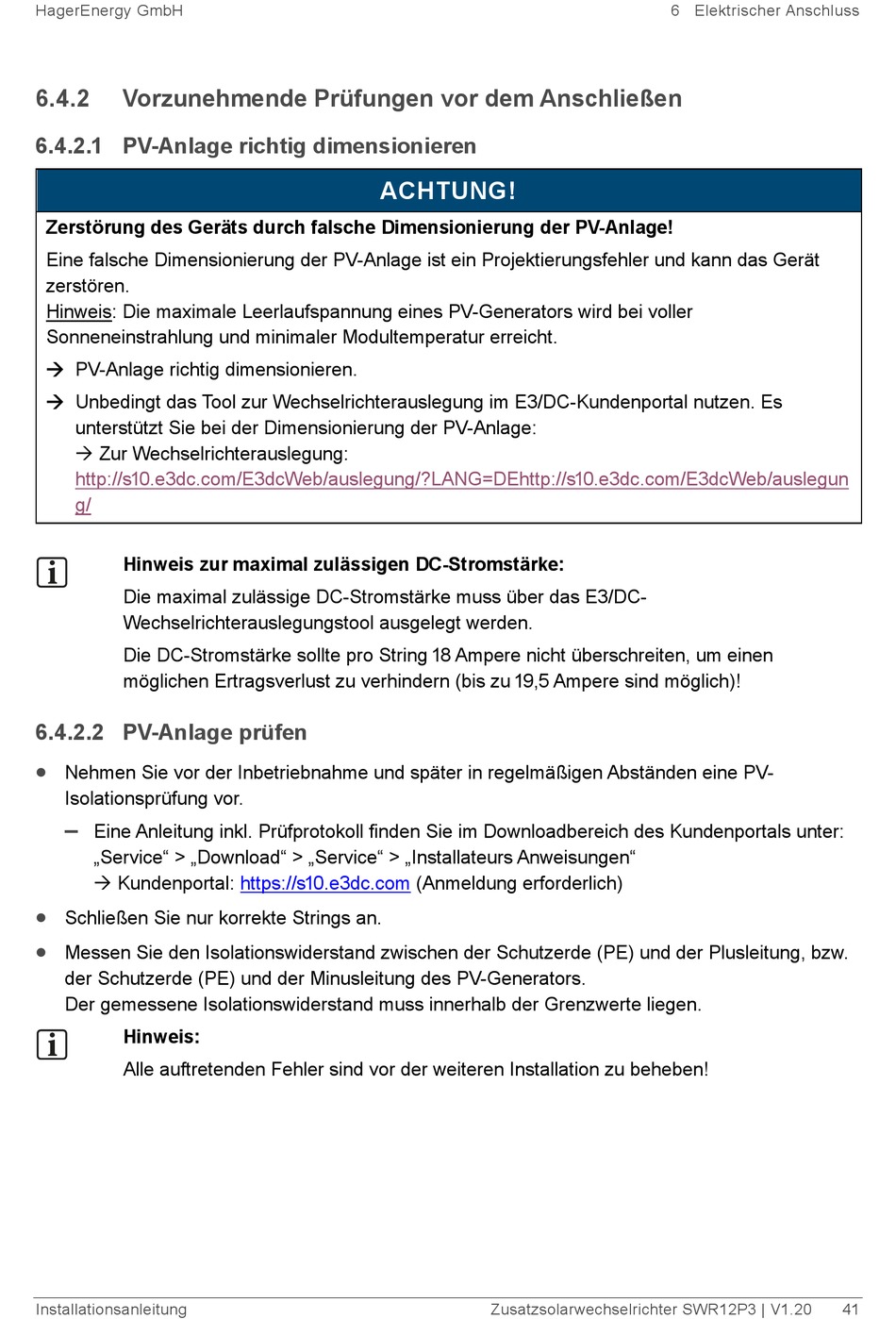

6.4.2 Vorzunehmende Prüfungen vor dem Anschließen

6.4.2.1 PV-Anlage richtig dimensionieren

Zerstörung des Geräts durch falsche Dimensionierung der PV-Anlage!
Eine falsche Dimensionierung der PV-Anlage ist ein Projektierungsfehler und kann das Gerät
zerstören.
Hinweis: Die maximale Leerlaufspannung eines PV-Generators wird bei voller
Sonneneinstrahlung und minimaler Modultemperatur erreicht.
 PV-Anlage richtig dimensionieren.
 Unbedingt das Tool zur Wechselrichterauslegung im E3/DC-Kundenportal nutzen. Es
unterstützt Sie bei der Dimensionierung der PV-Anlage:
 Zur Wechselrichterauslegung:
http://s10.e3dc.com/E3dcWeb/auslegung/?LANG=DEhttp://s10.e3dc.com/E3dcWeb/auslegun
g/
Hinweis zur maximal zulässigen DC-Stromstärke:
Die maximal zulässige DC-Stromstärke muss über das E3/DC-
Wechselrichterauslegungstool ausgelegt werden.
Die DC-Stromstärke sollte pro String 18 Ampere nicht überschreiten, um einen
möglichen Ertragsverlust zu verhindern (bis zu 19,5 Ampere sind möglich)!
6.4.2.2 PV-Anlage prüfen
•
Nehmen Sie vor der Inbetriebnahme und später in regelmäßigen Abständen eine PV-
Isolationsprüfung vor.
–
Eine Anleitung inkl. Prüfprotokoll finden Sie im Downloadbereich des Kundenportals unter:
„Service" > „Download" > „Service" > „Installateurs Anweisungen"
 Kundenportal:
•
Schließen Sie nur korrekte Strings an.
•
Messen Sie den Isolationswiderstand zwischen der Schutzerde (PE) und der Plusleitung, bzw.
der Schutzerde (PE) und der Minusleitung des PV-Generators.
Der gemessene Isolationswiderstand muss innerhalb der Grenzwerte liegen.
Hinweis:
Alle auftretenden Fehler sind vor der weiteren Installation zu beheben!
