6 Elektrischer Anschluss
6.2.3 Gerät AC-seitig anschließen
•
Der AC-Anschluss erfolgt unten rechts im Gerät über einen entsprechenden Anschlussblock
mit AC-Klemmen.
•
Im Gerät ist ein Aufkleber angebracht, aus dem die Belegung der Anschlussklemmen
hervorgeht.

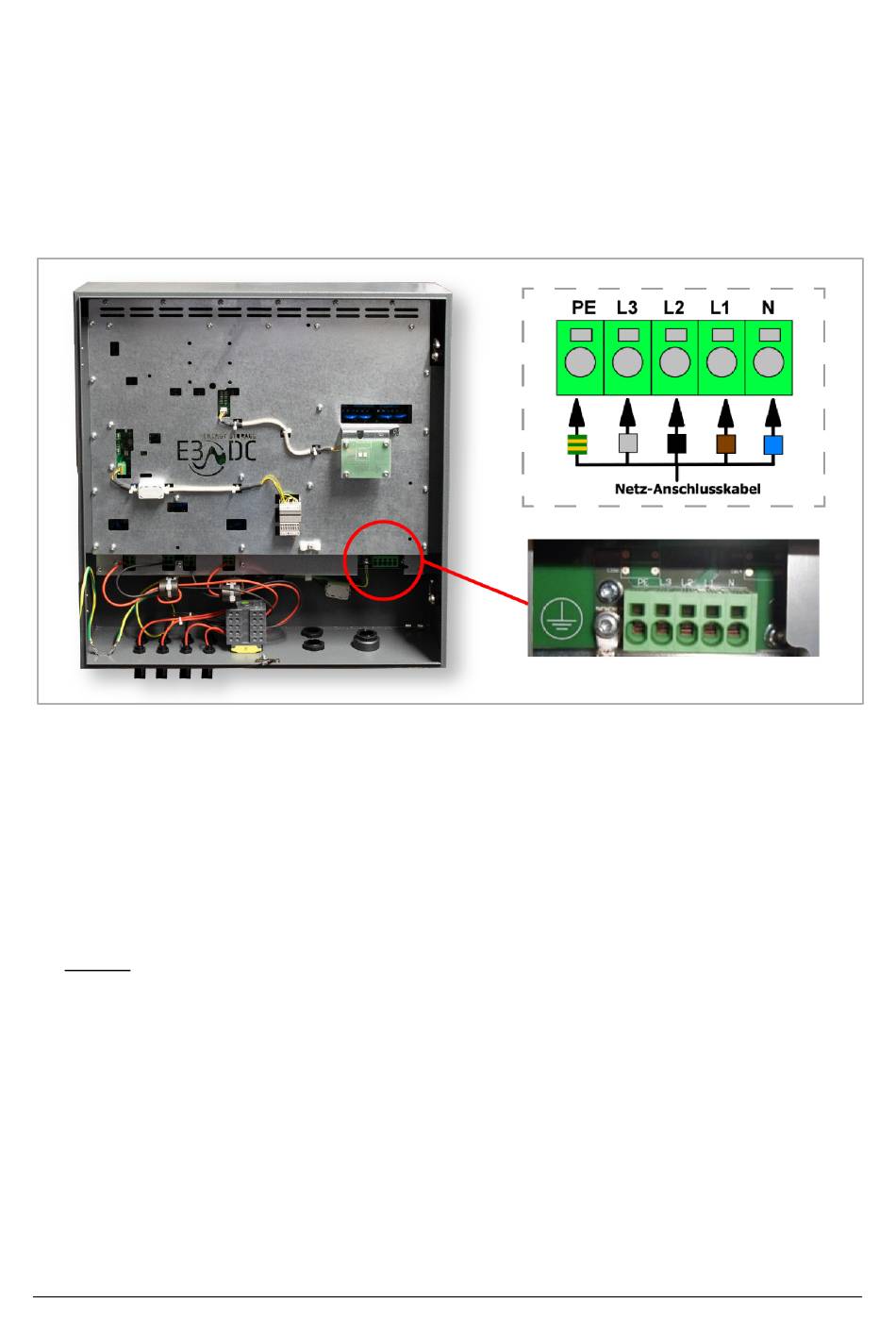

Abb. 10: AC-Anschlussklemmen im geöffneten Wechselrichtergehäuse
Kabelempfehlung:
•
E3/DC-Empfehlung für die flexible Steuerleitung:
–
LAPP Ölflex Classic 100 5 G 6
Vorgehensweise:
1
Zunächst die Gehäusetür des Wechselrichters an der rechten Seite mit dem mitgelieferten
Schaltschrankschlüssel aufschließen und öffnen.
Hinweis: Die Fangleinen auf der Innenseite der Gehäusetür sollten nicht entfernt werden. Sie
schützen die Scharniere und den Türlack vor Beschädigungen.
2
Die AC-Anschlussleitung von unten durch die Kabeldurchführung in den Wechselrichter
einführen (Kabeldurchführung:
3
Die einzelnen Adern von links nach rechts in der folgenden Reihenfolge auflegen:
PE | L3 | L2 | L1 | N
–
Den Schutzleiter (PE) mit dem PE-Anschluss verbinden.
–
Den blauen Neutralleiter mit dem Neutralleiteranschluss des Wechselrichters verbinden.
–
Die Außenleiter L1, L2 und L3 mit den entsprechenden Anschlüssen des Wechselrichters
verbinden.
32 Zusatzsolarwechselrichter SWR12P3 | V1.20
AC Mains
).
