5 Montage
5.5.4
Wandhalter an der Montagewand befestigen
Hinweis:
Dübel, Schrauben und Unterlegscheiben sind nicht im Lieferumfang enthalten.
Verschraubungsmaterial:
Material
Schrauben
Dübel
Unterlegscheiben
Vorgehensweise:
Hinweis:
Beachten Sie bei der Montage des Wandhalters unbedingt die maximale Montagehöhe
von 2 Metern (siehe das Kapitel „Mindestabstände und max. Montagehöhe einhalten",
S. 22f.)!
1
Den Wandhalter mithilfe einer Wasserwaage waagerecht positionieren.
2
Bohrlöcher (4x) mit 10 mm Durchmesser an der Montagewand anzeichnen.
3
Löcher (4x) in die Montagewand bohren und 4 geeignete Dübel hineinstecken.
4
Den Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand
befestigen.

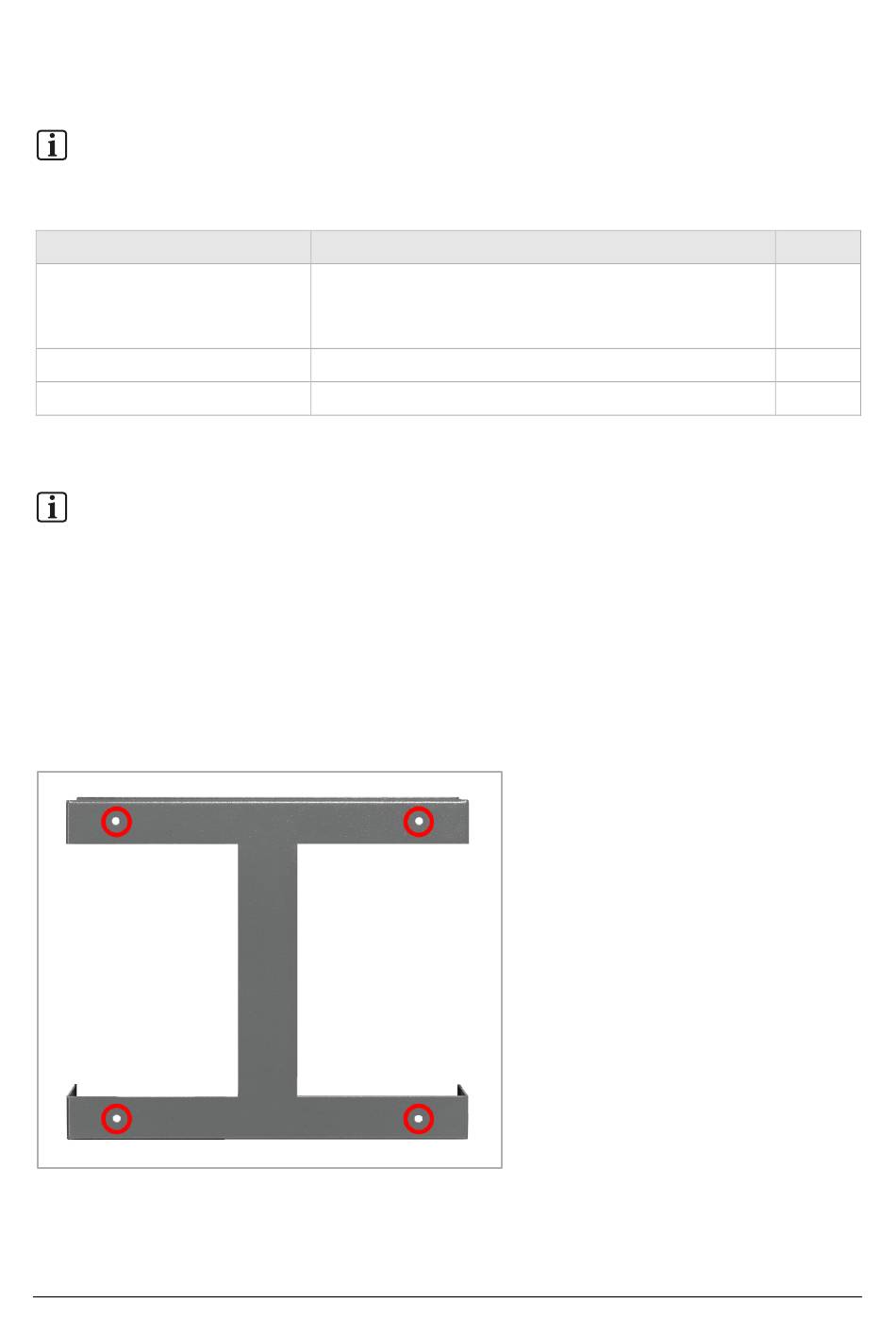

Abb. 8: Wandhalter-Rückseite mit 4 Montagelöchern
26
Zusatzsolarwechselrichter SWR12P3 | V1.20
Details
mindestens 8x80 mm
Schrauben mit flachem Kopf verwenden!
Keine Stehbolzen oder Gewindestangen verwenden!
Geeignete Dübel, mindestens 10 mm
Geeignete Unterlegscheiben
HagerEnergy GmbH
Anzahl
4
4
4
Installationsanleitung
