6 Elektrischer Anschluss
6.3.3

Verkabelungsschema

CAN-A-Teilnehmer:
•
Ist der erste bzw. letzte Teilnehmer in einem CAN-Bus-System.
•
CAN IN: Es werden 4 Adern in diesem Anschlussblock aufgelegt.
•
CAN OUT: Auf die Klemmen „L" und „H" wird ein Abschlusswiderstand gesteckt
(Auslieferungszustand).

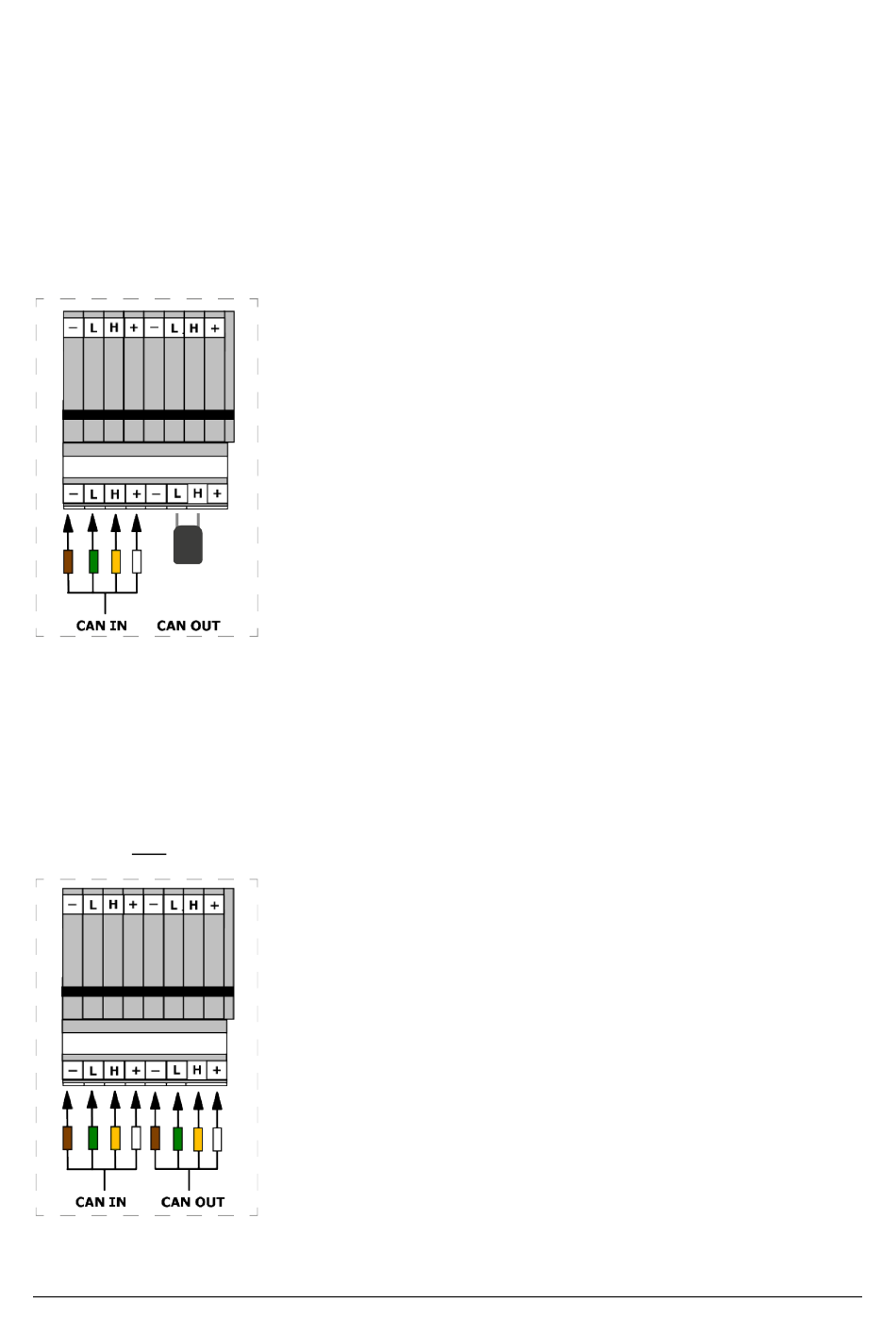

Abb. 13: Schema CAN-A-Teilnehmer
CAN-B-Teilnehmer:
•
Ist einer von mehreren Teilnehmern innerhalb eines CAN-Bus-System.
•
CAN IN: Es werden 4 Adern in diesem Anschlussblock aufgelegt.
•
CAN OUT: Es werden 4 Adern in diesem Anschlussblock aufgelegt.
•
Es wird kein Abschlusswiderstand gesteckt.
Abb. 14: Schema CAN-B-Teilnehmer
