Aufbau Des Geräts - E3/DC SWR12P3 Installationsanleitung

3 Produktbeschreibung
3.2 Aufbau des Geräts

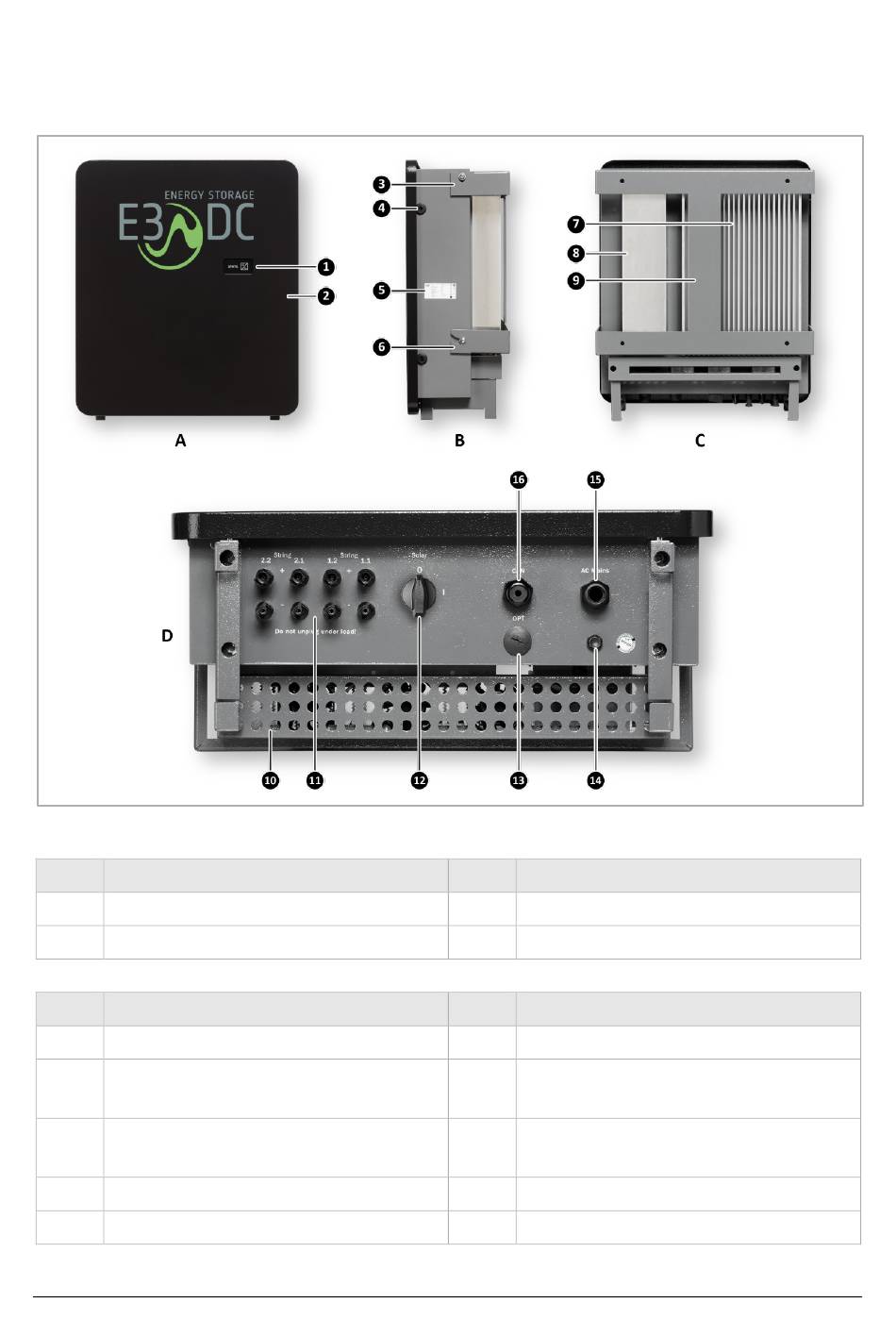

Abb. 2: Aufbau
Pos. Benennung
[A] Vorderseite
[C] Rückseite
Pos. Benennung
[1] LED-Anzeige für Status Wechselrichter
[3] Oberer Bügel des einteiligen
Wandhalters
[5] Typenschild
[7] Kühlkörper des Wechselrichters
[9] Einteiliger Wandhalter
16 Zusatzsolarwechselrichter SWR12P3 | V1.20
Pos. Benennung
[B] Rechte Seite
[D] Unterseite
Pos. Benennung
[2] Gehäusedeckel
[4] Schaltschrankschloss (der Doppelbart-
schlüssel verbleibt beim Installateur!)
[6] Unterer Bügel des einteiligen
Wandhalters
[8] Drosselkiste
[10] Lüftereinheit mit Lüftern
