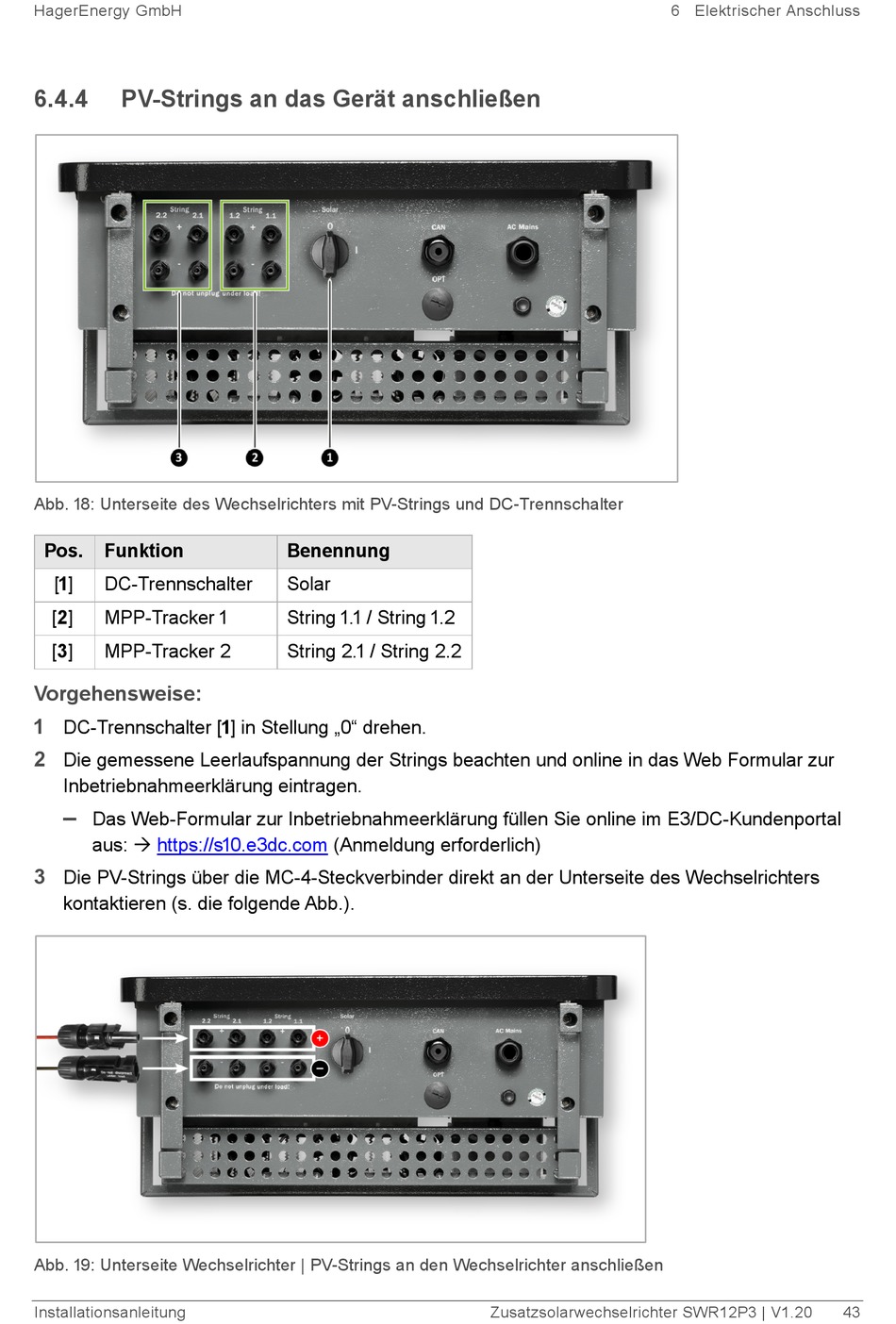

6.4.4 PV-Strings an das Gerät anschließen
Abb. 18: Unterseite des Wechselrichters mit PV-Strings und DC-Trennschalter
Pos. Funktion
[1] DC-Trennschalter
[2] MPP-Tracker 1
[3] MPP-Tracker 2
Vorgehensweise:
1
DC-Trennschalter [1] in Stellung „0" drehen.
2
Die gemessene Leerlaufspannung der Strings beachten und online in das Web Formular zur
Inbetriebnahmeerklärung eintragen.
–
Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal
aus:  https://s10.e3dc.com
3
Die PV-Strings über die MC-4-Steckverbinder direkt an der Unterseite des Wechselrichters
kontaktieren (s. die folgende Abb.).
Abb. 19: Unterseite Wechselrichter | PV-Strings an den Wechselrichter anschließen
Installationsanleitung
Benennung
Solar
String 1.1 / String 1.2
String 2.1 / String 2.2
(Anmeldung erforderlich)
Zusatzsolarwechselrichter SWR12P3 | V1.20
6 Elektrischer Anschluss
43
