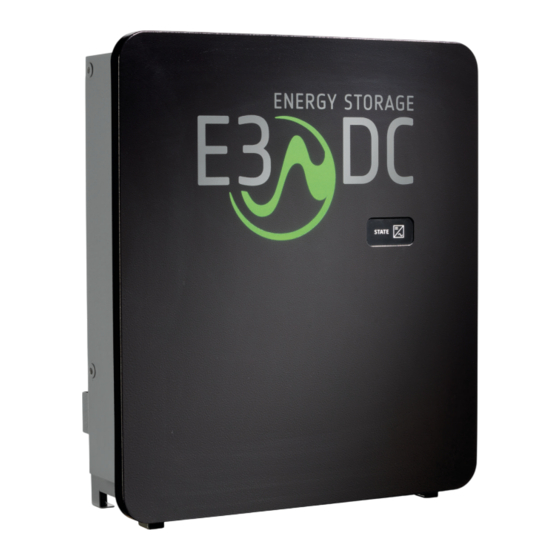

- Seite 1 Installationsanleitung Zusatzsolar wechselrichter SWR12P3...
-
Seite 3: Rechtliche Bestimmungen
© 2021 HagerEnergy GmbH. Alle Rechte vorbehalten. Diese Anleitung bezieht sich auf folgende Geräte und Software-Versionen: Zusatzsolarwechselrichter SWR12P3 Gerät: S10_2020_06 | P10_2020_06 Software-Version S10: Software-Version QP: Q10_2020_06 Erscheinungsdatum und Version dieser Anleitung: 23.02.2021 | Version: V1.20 Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 5: Inhaltsverzeichnis
5.5.1 Gerät verpackt zum Montageort transportieren und auspacken ......24 5.5.2 Gerät aus der Verpackung nehmen und Wandhalter abmontieren ..... 24 5.5.3 Abmessungen Wandhalter................. 25 5.5.4 Wandhalter an der Montagewand befestigen ............. 26 5.5.5 Gerät an den Wandhalter montieren ..............27 Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... - Seite 6 Wartungshinweise ......................... 48 Außerbetriebnahme und Entsorgung ..................48 10.1 Wechselrichter ausschalten ..................48 10.2 Wechselrichter außer Betrieb nehmen ................48 10.3 Entsorgung allgemein ....................48 10.4 Entsorgung Solarwechselrichter ..................48 Technische Daten ........................49 Glossar ........................... 51 Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
-
Seite 7: Hinweise Zu Diesem Dokument
Auf den folgenden Seiten dieses Dokuments wird das Gerät als „Wechselrichter“ oder als „Solarwechselrichter“ bezeichnet. Zielgruppe Dieses Dokument richtet sich an Fachkräfte der Partnerunternehmen der HagerEnergy GmbH. Die beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifizierung durch E3/DC vorgenommen werden. Qualifikation der installierenden Fachkräfte FACHKRÄFTE! Das Gerät darf nur von einer ausgebildeten Elektrofachkraft montiert,... -
Seite 8: Konzept Der Sicherheitshinweise
Symbole in der Anleitung Die folgenden Arten von Allgemeinen Hinweisen werden in dieser Anleitung verwendet: Hinweis: Zusätzliche Information, die für das jeweilige Thema wichtig ist, aber keine Sicherheitsrelevanz hat. Das gewünschte Ziel einer Handlung wurde erreicht. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 9: Auszeichnungen In Der Anleitung
Einstellungen zu verwendet, z. B. die Benennung von speichern. Button. • Solar antippen. • Die Auszeichnung kursiv wird kursiv Menü Einstellungen verwendet für die Benennung von • Funktion Netz Menüs, Funktionen und Eingabefeldern des Touch-Displays. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 10: Sicherheit
Bestimmungsgemäße Verwendung • Das Gerät ist für den Betrieb an Photovoltaik-Anlagen konzipiert. • Das Gerät kommt ausschließlich als Zubehör für die Energiespeichersysteme von E3/DC zum Einsatz. • Das Gerät ist geeignet für den Einsatz im Innenbereich und kann auch im wettergeschützten Außenbereich verwendet werden (IP-Schutzart 54). -
Seite 11: Nicht Bestimmungsgemäße Verwendung
Folgen bei Nichtbeachtung dieser Anleitung Jede andere Verwendung des Geräts als die in dieser Anleitung beschriebene, gilt als nicht bestimmungsgemäß. Bei Schäden als Folge von Nichtbeachtung der Anleitung sowie ihrer Sicherheits- und Warnhinweise, übernimmt die HagerEnergy GmbH keine Haftung. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 12: Sicherheitshinweise
GEFAHR! Lebensgefahr durch Feuer oder Explosion! Bei elektrischen Geräten kann ein Brand entstehen. Das Gerät nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. Das Gerät nicht in explosionsgefährdeten Bereichen montieren. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... - Seite 13 Durch das Nichteinhalten der zulässigen Umgebungsbedingungen, kann es zu Schäden am Gerät kommen. Das Gerät ist ausschließlich für den Betrieb an Photovoltaik-Modulen konzipiert. Der Betrieb an anderen Gleichspannungsquellen kann zur Zerstörung des Gerätes führen und ist daher zu unterlassen. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
-
Seite 14: Symbole Auf Dem Typenschild
Achtung! Das einseitige Abschalten einzelner Spannungsquellen Das Gerät wird von führt u. U. nicht zur mehreren Spannungsfreiheit des Spannungsquellen Gesamtsystems. versorgt: - PV-Generator - AC-Netz Vor dem Öffnen das Gerät – von sämtlichen Spannungsquellen trennen! Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 15: Produktbeschreibung
Produktbeschreibung • Das Gerät ist für den Betrieb an Photovoltaik-Anlagen konzipiert. • Das Gerät kommt ausschließlich als Zubehör für die Energiespeichersysteme von E3/DC zum Einsatz. Identifizierung durch Typenschild • Das Typenschild mit der genauen Gerätebezeichnung identifiziert das Produkt eindeutig. Es befindet sich auf der rechten Gehäuseseite. -
Seite 16: Aufbau Des Geräts
Pos. Benennung LED-Anzeige für Status Wechselrichter Gehäusedeckel Oberer Bügel des einteiligen Schaltschrankschloss (der Doppelbart- Wandhalters schlüssel verbleibt beim Installateur!) Typenschild Unterer Bügel des einteiligen Wandhalters Kühlkörper des Wechselrichters Drosselkiste Einteiliger Wandhalter [10] Lüftereinheit mit Lüftern Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 17: Lieferumfang Und Transportkontrolle
Gerät selbst offensichtlich beschädigt sein, ist die Annahme zu verweigern und innerhalb von 24 Stunden zu melden. • Melden Sie Transportschäden oder fehlende Teile bitte umgehend an die folgende E-Mail-Adresse: reklamation@e3dc.com • Transportschäden werden beim entsprechenden Transportunternehmen geltend gemacht. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 18: Montage
Der Auf- bzw. Abbau des Geräts sollte durch zwei Personen erfolgen. VORSICHT! Gefahr von Quetschungen durch hohes Gewicht! Das Gewicht des Geräts kann zu Fußverletzungen führen. Tragen Sie Sicherheitsschuhe, um mögliche Fußverletzungen durch Einklemmen oder Quetschen zu vermeiden. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 19: Abmessungen (Inkl. Wandhalter)
Scharfe Kanten am Gerät können zu Handverletzungen führen. Tragen Sie Handschuhe, um Verletzungen durch scharfe Kanten zu vermeiden. Abmessungen (inkl. Wandhalter) Abb. 3: Abmessungen des Geräts (inkl. Wandhalter) Gewicht Gerät (ohne Verpackung): ≈ 45 kg Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 20: Anforderungen An Den Montageort
Keine Montage an Wänden aus Gipskarton! – Bei der Montage des Wechselrichters muss die Wand ein erhebliches Gewicht tragen. – Wände aus Gipskarton oder ähnlichem Material sind daher ungeeignet! • Bei Holzwänden den Wandhalter auf nicht brennbarem Material anbringen! Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 21: Temperaturbereich Und Klimatische Bedingungen Beachten
– Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage und unter Berücksichtigung von Derating- Faktoren möglich. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 22: Mindestabstände Und Max. Montagehöhe Einhalten
Wandhalters in max. 2 Metern Höhe befindet, um Servicearbeiten sicher und problemlos durchführen zu können. Abb. 4: Mindestabstände zu den Raumwänden | zur Raumdecke | zum Boden | nach vorn Abb. 5: Maximale Montagehöhe des Wandhalters Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... - Seite 23 Die Montage von 2 Geräten übereinander ist nicht empfehlenswert: – Aufgrund der im Gerät verbauten Ventilatoren erfolgt die Wärmeabfuhr nach oben aus dem Gerät heraus. Ein weiterer Wechselrichter oberhalb könnte zu einer zu starken Erwärmung des unteren Gerätes führen. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
-
Seite 24: Montage Des Geräts
Die unteren Schrauben an den beiden Außenseiten des Gehäuses auf beiden Seiten lösen und leicht herausdrehen. Die Schrauben nicht vollständig herausdrehen. Die oberen Schrauben an den beiden Außenseiten des Gehäuses angezogen lassen! Den Wandhalter unten aus der schrägen Langlochführung nach hinten herausziehen. Anschließend den Wechselrichter oben aushängen. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 25: Abmessungen Wandhalter
HagerEnergy GmbH 5 Montage Abb. 6: Wandhalter vom Wechselrichter abmontieren 5.5.3 Abmessungen Wandhalter Abb. 7: Abmessungen Wandhalter (Maße in mm) Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 26: Wandhalter An Der Montagewand Befestigen
Bohrlöcher (4x) mit 10 mm Durchmesser an der Montagewand anzeichnen. Löcher (4x) in die Montagewand bohren und 4 geeignete Dübel hineinstecken. Den Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 8: Wandhalter-Rückseite mit 4 Montagelöchern Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 27: Gerät An Den Wandhalter Montieren
Abb. 9: Wechselrichter an den Wandhalter montieren Die Montage des Geräts ist abgeschlossen. In den nächsten Kapiteln wird beschrieben, wie Sie den Wechselrichter AC- und DC-seitig anschließen und die Kommunikation mit dem vorhandenen Energiespeichersystem von E3/DC herstellen. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 28: Elektrischer Anschluss
GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Auch nach dem Trennen des Gerätes von äußeren Spannungen kann im Gerät weiterhin Spannung anliegen. Bitte unbedingt die Entladezeit der Kondensatoren von mindestens 30 Minuten abwarten. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... - Seite 29 Zerstörung oder Beschädigung des Geräts durch Anschluss an andere Gleichspannungsquellen! DC-seitig ist das Gerät ausschließlich für den Betrieb an Photovoltaik-Anlagen konzipiert! Andere DC-Stromquellen können zur Zerstörung des Geräts führen. Gerät DC-seitig nur an Photovoltaik-Anlagen anschließen. Gerät nicht an andere Gleichspannungsquellen anschließen. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
-
Seite 30: Ac-Anschluss: Gerät An Das Stromnetz Anschließen
AC-Anschluss: Gerät an das Stromnetz anschließen 6.2.1 Anschlussvarianten– Blockschaltbilder Die wichtigsten Anschlussvarianten des Geräts in Verbindung mit den Energiespeichersystemen von E3/DC, liegen detailliert beschrieben in Form von Blockschaltbildern vor. Sie können im Downloadbereich des Kundenportals heruntergeladen werden. Kundenportal: https://s10.e3dc.com „Service“... - Seite 31 HagerEnergy GmbH 6 Elektrischer Anschluss Montagewerkzeug: • Maulschlüsselsatz • Kombizange • Aderendhülsenzange • Abisoliermesser • Seitenschneider • Drehfeldmesser • Spannungsmesser Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
-
Seite 32: Gerät Ac-Seitig Anschließen
Im Gerät ist ein Aufkleber angebracht, aus dem die Belegung der Anschlussklemmen hervorgeht. Abb. 10: AC-Anschlussklemmen im geöffneten Wechselrichtergehäuse Kabelempfehlung: • E3/DC-Empfehlung für die flexible Steuerleitung: – LAPP Ölflex Classic 100 5 G 6 Vorgehensweise: Zunächst die Gehäusetür des Wechselrichters an der rechten Seite mit dem mitgelieferten Schaltschrankschlüssel aufschließen und öffnen. - Seite 33 Achten Sie unbedingt auf korrekte Zugentlastung des AC-Kabels! Die Verschraubung dient der Zugentlastung und muss nach dem Auflegen der einzelnen Adern festgeschraubt werden. Abb. 11: AC-Kabel von unten durch die Kabeldurchführung „AC Mains“ führen Abb. 12: Adern auflegen Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
- Seite 34 Beim Auflegen der Adern unbedingt das Rechtsdrehfeld sicherstellen! Für die zukünftige Notstromunterstützung muss beachtet werden, dieselbe Phasenreihenfolge wie am übergeordneten Energiespeichersystem zu verwenden. Sie haben das Gerät an das Stromnetz angeschlossen. Im nächsten Schritt nehmen Sie den Kommunikationsanschluss vor. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
-
Seite 35: Kommunikationsanschluss Vornehmen (Can-Bus-Verbindung)
Kommunikationsanschluss vornehmen (CAN-Bus- Verbindung) 6.3.1 Messung der Leistungswerte des Wechselrichters • Die Kommunikation des Geräts mit dem übergeordneten Energiespeichersystem von E3/DC, erfolgt über eine CAN-Bus-Schnittstelle. • Über die CAN-Bus-Schnittstelle werden die im Wechselrichter gemessenen Leistungswerte an das übergeordnete Energiespeichersystem von E3/DC übermittelt. -
Seite 36: Verkabelungsschema
Ist einer von mehreren Teilnehmern innerhalb eines CAN-Bus-System. • CAN IN: Es werden 4 Adern in diesem Anschlussblock aufgelegt. • CAN OUT: Es werden 4 Adern in diesem Anschlussblock aufgelegt. • Es wird kein Abschlusswiderstand gesteckt. Abb. 14: Schema CAN-B-Teilnehmer Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 37: Pin-Belegung Can-Anschluss
[B]: Die einzelnen Adern des CAN-Bus-Kabels am Anschlussblock-Teil CAN IN auflegen. – Darauf achten, dass der Abschlusswiderstand im Anschlussblock-Teil CAN OUT vorhanden und richtig gesteckt ist. [C]: Ggf. den Anschlussblock aufstecken, sofern er zuvor abgesteckt wurde. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 38: Anschluss Weiterer Can-Teilnehmer (Can-B-Teilnehmer)
Achtung: Der Abschlusswiderstand im Anschlussblock-Teil CAN OUT muss entfernt werden. Die Adern müssen im Anschlussblock-Teil CAN OUT aufgelegt werden. Sie haben den Kommunikationsanschluss vorgenommen. Im nächsten Schritt schließen Sie den Wechselrichter an den PV-Generator an. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 39: Dc-Anschluss: Gerät An Den Pv-Generator Anschließen
Steckverbindung) darf niemals unter Last geschehen, d. h. während des Einspeisebetriebs des Wechselrichters. Vor dem Trennen des PV-Generators vom Wechselrichter immer die Netzversorgung freischalten. Vor Arbeiten am Wechselrichter oder den PV-Steckanschlüssen (MC4-Stecker), den DC-Trennschalter in Stellung „0“ drehen. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... - Seite 40 Zerstörung der PV-Module durch falsches Anschließen der Strings! Falsches Anschließen der Strings kann die PV-Module zerstören. An jeden DC-Eingang dürfen nur Strings mit gleicher Zellenzahl und gleichen Typs in Reihe angeschlossen werden. Die Leerlaufspannung darf 1.000 Volt nicht überschreiten. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
-
Seite 41: Vorzunehmende Prüfungen Vor Dem Anschließen
Hinweis: Die maximale Leerlaufspannung eines PV-Generators wird bei voller Sonneneinstrahlung und minimaler Modultemperatur erreicht. PV-Anlage richtig dimensionieren. Unbedingt das Tool zur Wechselrichterauslegung im E3/DC-Kundenportal nutzen. Es unterstützt Sie bei der Dimensionierung der PV-Anlage: Zur Wechselrichterauslegung: http://s10.e3dc.com/E3dcWeb/auslegung/?LANG=DEhttp://s10.e3dc.com/E3dcWeb/auslegun Hinweis zur maximal zulässigen DC-Stromstärke:... -
Seite 42: Interne Stringverschaltung Der 2 Mpp-Tracker - Schema
6 Elektrischer Anschluss HagerEnergy GmbH 6.4.3 Interne Stringverschaltung der 2 MPP-Tracker – Schema Abb. 17: Schema Stringverschaltung MPP-Tracker Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung... -
Seite 43: Pv-Strings An Das Gerät Anschließen
DC-Trennschalter [1] in Stellung „0“ drehen. Die gemessene Leerlaufspannung der Strings beachten und online in das Web Formular zur Inbetriebnahmeerklärung eintragen. – Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal aus: https://s10.e3dc.com (Anmeldung erforderlich) Die PV-Strings über die MC-4-Steckverbinder direkt an der Unterseite des Wechselrichters kontaktieren (s. - Seite 44 Auf korrekte Polarität der Zuleitungen achten. Prüfen, ob Plus- und Minusleitung zum selben String gehören. Sie haben das Gerät an den PV-Generator angeschlossen. Im nächsten Schritt nehmen Sie das Gerät in Betrieb. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
-
Seite 45: Inbetriebnahme
Während der Anlaufphase blinkt die Statusanzeige im Sekundentakt grün. – Nach erfolgreichem Start leuchtet die Statusanzeige grün, mit einer kurzen Unterbrechung, etwa alle 5 Sekunden. – Bei genügend hoher Eingangsspannung und nach einer 3-minütigen Wartezeit nimmt das Gerät den Betrieb auf. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... -
Seite 46: Betriebs- Und Störungsanzeige
HagerEnergy GmbH Betriebs- und Störungsanzeige Allgemein Das Gerät wurde als Zubehör für die Energiespeichersysteme von E3/DC konzipiert. Alle Betriebsstatus- und Fehlermeldungen des Geräts werden über CAN-Bus an das übergeordnete Energiespeichersystem übertragen und dort über das Display bzw. die Anzeige im Kundenportal dargestellt. - Seite 47 Durch eine zu hohe Umgebungstemperatur und fehlende Luftzirkulation hat sich der Wechselrichter abgeschaltet. • Warten Sie, bis das Gerät abgekühlt ist. Interner Fehler: Die rote LED blinkt siebenmal. • Tritt dieser Fehler öfter während des Betriebes auf, verständigen Sie bitte Ihren Installateur. Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20...
-
Seite 48: Wartungshinweise
Das System ist wartungsfrei. Im Falle eines Defektes wenden Sie sich bitte an Ihren Lieferanten bzw. die HagerEnergy GmbH. Sämtliche Reparaturen dürfen ausschließlich durch den E3/DC-Service oder von ihm beauftragte Firmen vorgenommen werden! Softwareupdates werden per Internet über das übergeordnete Energiespeichersystem aufgespielt. -
Seite 49: Technische Daten
HagerEnergy GmbH 11 Technische Daten Technische Daten Hinweis: Änderungen vorbehalten. Verbindlich ist immer das aktuelle PDF-Dokument im E3/DC-Infocenter Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... - Seite 50 11 Technische Daten HagerEnergy GmbH Stand: 27.01.2021 Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
-
Seite 51: Glossar
Schutzarten, sogenannte „IP-Schutzarten“ eingeteilt. Die Abkürzung „IP“ steht für „International Protection“. Im englischen Sprachraum wird die Abkürzung teils auch mit „Ingress Protection“ (Schutz gegen Eindringen) übersetzt. Kraft-Wärme-Kopplung Kraft-Wärme-Kopplung ist die gleichzeitige Gewinnung von mechanischer Energie Installationsanleitung Zusatzsolarwechselrichter SWR12P3 | V1.20... - Seite 52 Wärme wird für Heizzwecke oder für Produktionsprozesse als Prozesswärme genutzt. Local Area Network Lokales Netzwerk Overvoltage protection Überspannungsschutz Photovoltaik – State of Charge Ladezustand der Batterie(n) ÜSS Überspannungsschutz DC-Überspannungsschutz Verband der – Elektrotechnik Elektronik Informationstechnik e. V. Zusatzsolarwechselrichter SWR12P3 | V1.20 Installationsanleitung...
