5.5.5 Gerät an den Wandhalter montieren
Vorgehensweise:
1
Das Gerät mit zwei Personen anheben und zum Wandhalter tragen.
2
Das Gerät schräg nach hinten geneigt in die beiden Langlöcher des oberen Wandhalterbügels
einhängen.
3
Das Gerät in die beiden Langlochführungen des unteren Wandhalterbügels hineinschieben.
4
Die Schrauben des unteren Bügels anziehen (Drehmoment von 2,0 Nm):
–
Hinweis: Die Schrauben des oberen Bügels wurden nicht gelöst. Ein weiteres Anziehen ist
nicht notwendig.
5
Nur bei Bedarf:
Die Sicherheitsstopfen des Lieferumfangs auf die unteren beiden Bügelverschraubungen
stecken. Sie dienen dem Schutz vor Diebstahl durch Abmontieren des Gerätes.

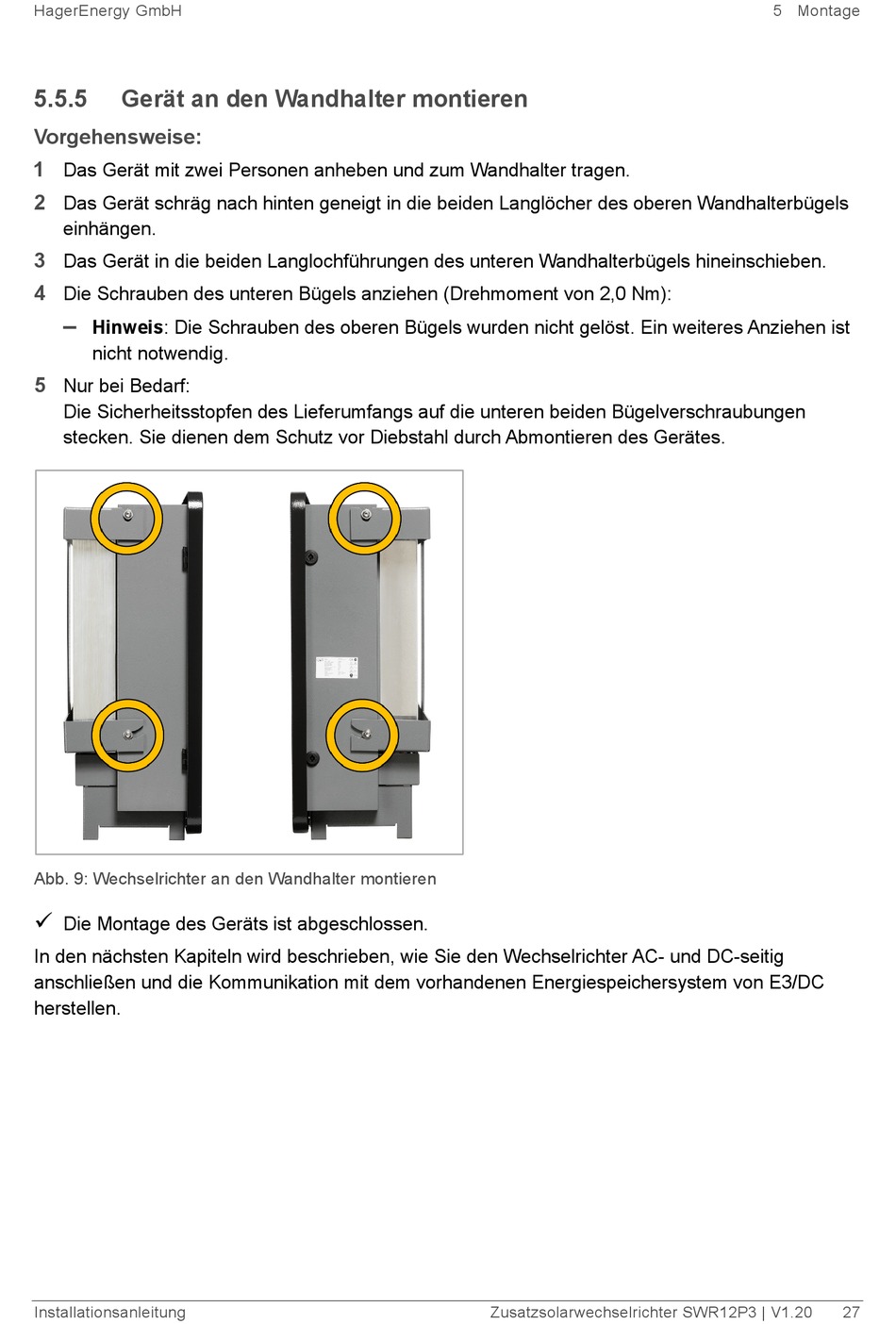

Abb. 9: Wechselrichter an den Wandhalter montieren

Die Montage des Geräts ist abgeschlossen.
