5 Montage
5.4.5 Mindestabstände und max. Montagehöhe einhalten
•
Das Gerät muss für mögliche Serviceeinsätze frei und sicher zugänglich montiert sein.
Das Zustellen des Freiraums vor, hinter und seitlich vom Gerät, ist zu vermeiden.
–
Abstand von der Geräteoberkante zur Decke:
–
Abstand von der Geräteunterkante zum Boden:
–
Seitlicher Mindestabstand zur nächsten Wand:
–
Freiraum vor dem Gerät für Serviceeinsätze:
•
Der Wandhalter des Wechselrichters muss so montiert werden, dass sich die Oberkante des
Wandhalters in max. 2 Metern Höhe befindet, um Servicearbeiten sicher und problemlos
durchführen zu können.

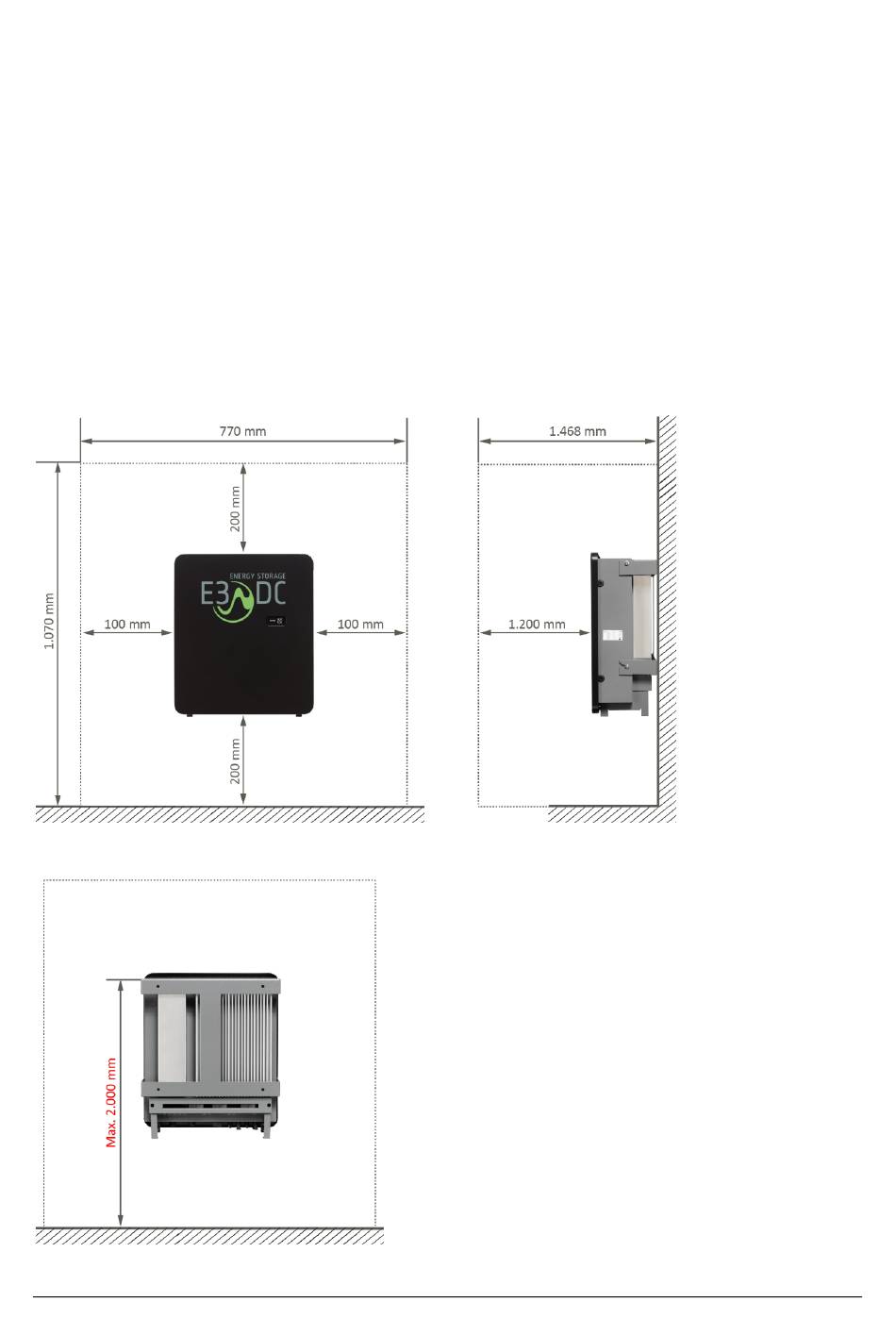

Abb. 4: Mindestabstände zu den Raumwänden | zur Raumdecke | zum Boden | nach vorn
Abb. 5: Maximale Montagehöhe des Wandhalters
22 Zusatzsolarwechselrichter SWR12P3 | V1.20
200 mm
200 mm
100 mm
min. 1.200 mm
