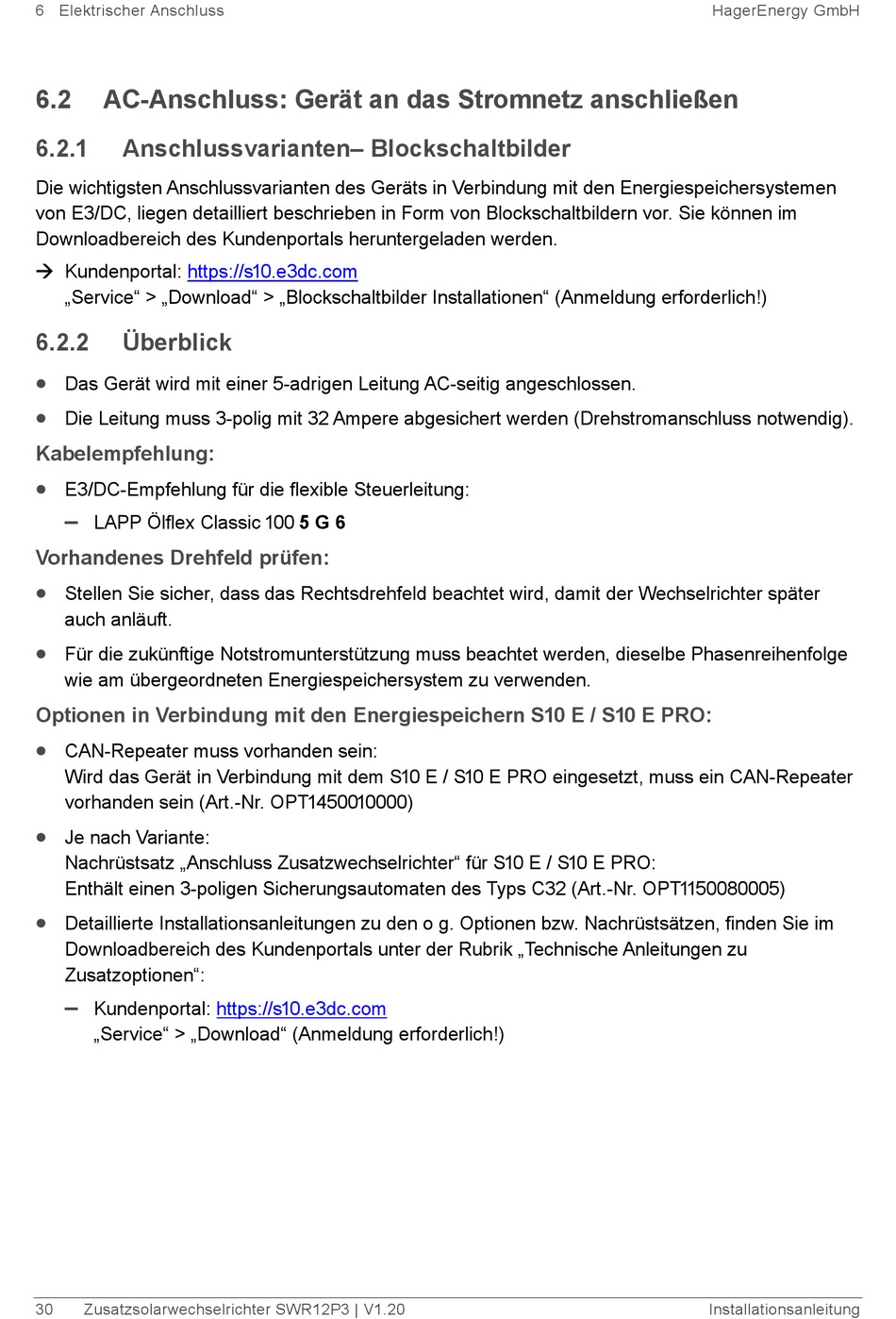

6 Elektrischer Anschluss
6.2 AC-Anschluss: Gerät an das Stromnetz anschließen
6.2.1 Anschlussvarianten– Blockschaltbilder
Die wichtigsten Anschlussvarianten des Geräts in Verbindung mit den Energiespeichersystemen
von E3/DC, liegen detailliert beschrieben in Form von Blockschaltbildern vor. Sie können im
Downloadbereich des Kundenportals heruntergeladen werden.
 Kundenportal: https://s10.e3dc.com
„Service" > „Download" > „Blockschaltbilder Installationen" (Anmeldung erforderlich!)
6.2.2 Überblick
•
Das Gerät wird mit einer 5-adrigen Leitung AC-seitig angeschlossen.
•
Die Leitung muss 3-polig mit 32 Ampere abgesichert werden (Drehstromanschluss notwendig).

Kabelempfehlung:

•
E3/DC-Empfehlung für die flexible Steuerleitung:
–
LAPP Ölflex Classic 100 5 G 6
Vorhandenes Drehfeld prüfen:
•
Stellen Sie sicher, dass das Rechtsdrehfeld beachtet wird, damit der Wechselrichter später
auch anläuft.
•
Für die zukünftige Notstromunterstützung muss beachtet werden, dieselbe Phasenreihenfolge
wie am übergeordneten Energiespeichersystem zu verwenden.
Optionen in Verbindung mit den Energiespeichern S10 E / S10 E PRO:
•
CAN-Repeater muss vorhanden sein:
Wird das Gerät in Verbindung mit dem S10 E / S10 E PRO eingesetzt, muss ein CAN-Repeater
vorhanden sein (Art.-Nr. OPT1450010000)
•
Je nach Variante:
Nachrüstsatz „Anschluss Zusatzwechselrichter" für S10 E / S10 E PRO:
Enthält einen 3-poligen Sicherungsautomaten des Typs C32 (Art.-Nr. OPT1150080005)
•
Detaillierte Installationsanleitungen zu den o g. Optionen bzw. Nachrüstsätzen, finden Sie im
Downloadbereich des Kundenportals unter der Rubrik „Technische Anleitungen zu
Zusatzoptionen":
–
Kundenportal:
„Service" > „Download" (Anmeldung erforderlich!)
