Application Note
015
Einleitung
Befinden sich Ein- oder Ausgänge in einer größeren Entfernung von einer Jetter PROZESS-SPS, so können
diese auf speziellen Remote-Modulen ausgelagert werden. Diese Remote Module werden über den JetWay
mit der PROZESS-SPS verbunden.
Die vorliegende Application Note soll Auskunft über die Auswahl und die Programmierung der Remote
Module geben.
Vergleich Remote D32 / Nano mit Erweiterungsmodulen
Als Remote Modul können sowohl
•
das Remote D32, bzw. Remote E16 als auch
•

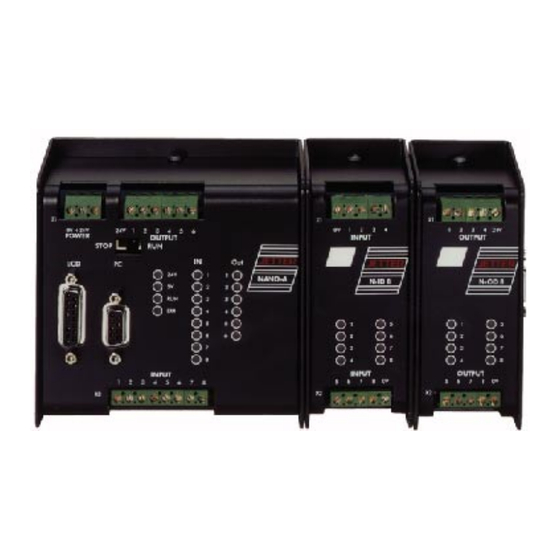

eine Nano-A, -B oder -C mit Erweiterungsmodulen
verwendet werden. Die Vor- und Nachteile der beiden Module veranschaulicht die folgende Tabelle:
Funktion
Anzahl digitale EA
Funtionalität
Registerüberlagerung
Klemmen
Einstellung der
Netzwerkadresse
Baugröße bei vergleich-
barer Anzahl an EA
Preis bei vergleichbarer
Anzahl an EA
EA: digitale Ein- und Ausgänge
Alle Rechte vorbehalten.
Die Firma Jetter AG behält sich das Recht vor, Änderungen an ihren
Produkten vorzunehmen, die der technischen Weiterentwicklung
dienen. Diese Änderungen werden nicht notwendigerweise in jedem
Einzelfall dokumentiert.
Diese Application Note und die darin enthaltenen Informationen
wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Jetter
AG übernimmt jedoch keine Gewähr für Druckfehler oder andere
Fehler oder daraus entstehende Schäden.
Die hier genannten Marken und Produktnamen sind Warenzeichen
oder eingetragene Warenzeichen der jeweiligen Titelhalter.
25. Juli 2001 / Markus Friedrich
Ansprechen von Remote Modulen
Remote D32
Fix
nur digitale EA
einfach
Ausgänge: Einfachklemmen,
Eingänge: Dreistockklemmen
Schalter
Flach
teurer
Artikel-Nr.: 60860903
Ausgabe: 1
Nano mit Erweiterungsmodulen
Variabel
Funtionalität aller Erweiterungsmodule
Komplex
alle EA auf Einfachklemmen, Ausnahme: N-IO16
Programm erforderlich
schmäler, weniger hoch
Günstiger
Jetter AG
Gräterstrasse 2
D-71642 Ludwigsburg
Germany
Telefon - Zentrale:
Telefon - Vertrieb:
Telefon - Technische Hotline:
Telefax:
E-Mail - Vertrieb:
E-Mail - Technische Hotline:
Internetadresse:
07141/2550-0
07141/2550-530
07141/2550-444
07141/2550-425
sales@jetter.de
hotline@jetter.de
http://www.jetter.de
Seite 1 von 9
APN_015_RemoteModule_d.doc
Werbung
Verwandte Anleitungen für Jetter Remote D32
Inhaltszusammenfassung für Jetter Remote D32
- Seite 1 Application Note Ansprechen von Remote Modulen Einleitung Befinden sich Ein- oder Ausgänge in einer größeren Entfernung von einer Jetter PROZESS-SPS, so können diese auf speziellen Remote-Modulen ausgelagert werden. Diese Remote Module werden über den JetWay mit der PROZESS-SPS verbunden. Die vorliegende Application Note soll Auskunft über die Auswahl und die Programmierung der Remote Module geben.
- Seite 2 Remote Modul nur mit digitalen Ein- und Ausgängen benötigt Das Remote D32 bietet 16 digitale Ein- und 16 digitale Ausgänge. Werden nur digitale Eingänge benötigt, steht das Remote E16 zur Verfügung. Auf dieses Modul wird im weiteren Verlauf nicht weiter eingegangen, da es sich im großen und ganzen wie ein Remote D32 verhält und programmiert wird.
- Seite 3 Fehlerdiagnose Remote D32 Beim Remote D32 erfolgt die optische Anzeige eines Fehlers mit einer blinkenden roten LED (ERR-LED). Der Fehlerzustand kann dann im Statusregister (Register null) des Moduls abgefragt werden. Beim Remote D32 wird zwischen einem Netzwerkfehler (Probleme mit der JetWay-Kommunikation) und einem überlasteten digitalen Ausgang unterschieden.
- Seite 4 Alle 16 digitalen Eingänge des Remote D32 sind dem Register 10 des Moduls überlagert. Bitnummer des Registers 10 Eingangsnummer 16 Ebenso sind alle 16 digitalen Ausgänge des Remote D32 dem Register 14 des Moduls überlagert. Bitnummer des Registers 14 Ausgangsnummer 16 Etwas anders dargestellt: Belegung des Registers 10 (Eingänge):...
- Seite 5 In ähnlicher Weise kann mit der Nano und ihren Erweiterungsmodulen verfahren werden. Um einen direkten Vergleich mit dem Remote D32 anstellen zu können, wird an dieser Stelle beipielhaft auf die Kombination eingegangen, die dem Remote D32 am nächsten kommt: Nano-A mit N-ID8 und N-OD8: Die Registerüberlagerung sieht für die Eingänge wie folgt aus:...
- Seite 6 Application Note Ansprechen von Remote Modulen Im Gegensatz zum Remote D32 liegen die belegten Bytes bei der Kombination Nano-A mit N-ID8 und N- OD8 nicht nebeneinander, sondern bei den Ausgängen befindet sich ein freies Byte zwischen den beiden belegten Bytes. Bei der Adressierung der Ausgänge über das überlagerte Register muß diese Besonderheit beachtet werden.
- Seite 7 Zustand geändert hat. Daher wird das den Merkern überlagerte Register nur dann an das Remote-Modul geschickt, wenn sich dessen Inhalt geändert hat. Das entlastet den JetWay wesentlich. Mit einem Schreibzugriff können 16 digitale Ausgänge gleichzeitig beeinflusst werden. Beispiel: Die 16 digitalen Eingänge des Remote D32: Remote Modul high...
- Seite 8 Application Note Ansprechen von Remote Modulen Beispielprogramm zur Kommunikation mit einem Remote D32: 0: TASK tJetWay ────────────────────────────────── LADE_REGISTER [rsNetzwerkNr mit 1] 2: MARKE sHauptschleife N-HOLE-REGISTER [von nRemoteModul1 Reg=rmEingang, Reg hier=rEingang] FALLS REG rAusgangAlt REG rAusgangNeu DANN N-SEND-REGISTER [an nRemoteModul1 von Reg=rAusgangNeu an Reg=rmAusgang]...
-
Seite 9: Einstellung Der Netzwerkadresse
Einstellung der Netzwerkadresse Remote D32 Am Remote D32 gibt es zwei Schalter für die Einstellung der Netzwerkadresse: den Schalter x1 und x10. Mit dem Schalter x1 wird die Einerstelle der Netzwerkadresse eingestellt und mit den Schalter x10 die Zehnerstelle. Die Adresse 1 darf nicht vergeben werden, sie ist für den Master reserviert, bleiben also die Adressen 2 ...
