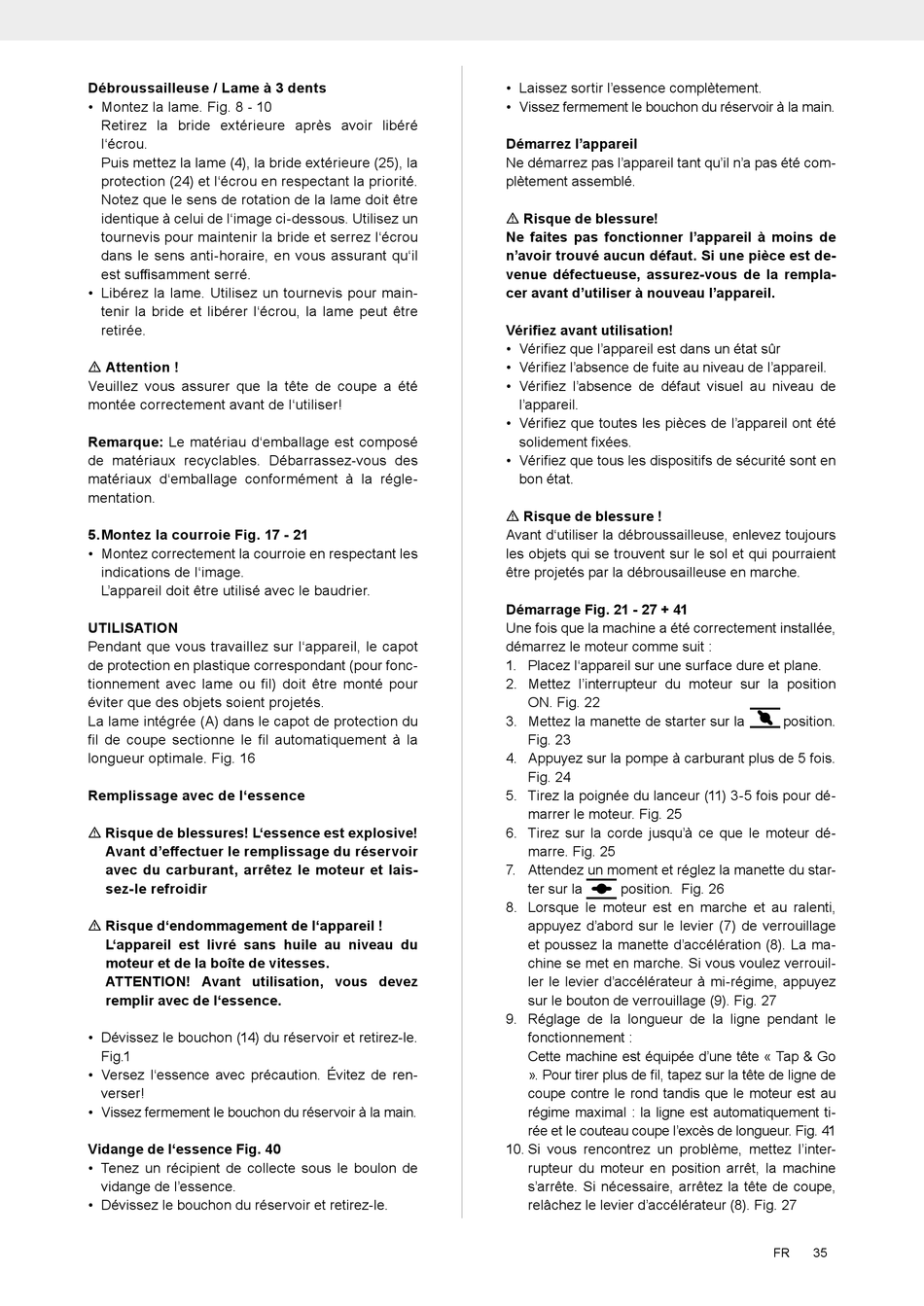

Scheppach BC52PB Originalbetriebsanleitung Seite 35

Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 - 10
Retirez la bride extérieure après avoir libéré
l'écrou.
Puis mettez la lame (4), la bride extérieure (25), la
protection (24) et l'écrou en respectant la priorité.
Notez que le sens de rotation de la lame doit être
identique à celui de l'image ci-dessous. Utilisez un
tournevis pour maintenir la bride et serrez l'écrou
dans le sens anti-horaire, en vous assurant qu'il
est suffisamment serré.
• Libérez la lame. Utilisez un tournevis pour main-
tenir la bride et libérer l'écrou, la lame peut être
retirée.
m Attention !
Veuillez vous assurer que la tête de coupe a été
montée correctement avant de l'utiliser!
Remarque: Le matériau d'emballage est composé
de matériaux recyclables. Débarrassez-vous des
matériaux d'emballage conformément à la régle-
mentation.
5. Montez la courroie Fig. 17 - 21
• Montez correctement la courroie en respectant les
indications de l'image.
L'appareil doit être utilisé avec le baudrier.
UTILISATION
Pendant que vous travaillez sur l'appareil, le capot
de protection en plastique correspondant (pour fonc-
tionnement avec lame ou fil) doit être monté pour
éviter que des objets soient projetés.
La lame intégrée (A) dans le capot de protection du
fil de coupe sectionne le fil automatiquement à la
longueur optimale. Fig. 16
Remplissage avec de l'essence
m Risque de blessures! L'essence est explosive!
Avant d'effectuer le remplissage du réservoir
avec du carburant, arrêtez le moteur et lais-
sez-le refroidir
m Risque d'endommagement de l'appareil !
L'appareil est livré sans huile au niveau du
moteur et de la boîte de vitesses.
ATTENTION! Avant utilisation, vous devez
remplir avec de l'essence.
• Dévissez le bouchon (14) du réservoir et retirez-le.
Fig.1
• Versez l'essence avec précaution. Évitez de ren-
verser!
• Vissez fermement le bouchon du réservoir à la main.
Vidange de l'essence Fig. 40
• Tenez un récipient de collecte sous le boulon de
vidange de l'essence.
• Dévissez le bouchon du réservoir et retirez-le.
• Laissez sortir l'essence complètement.
• Vissez fermement le bouchon du réservoir à la main.
Démarrez l'appareil
Ne démarrez pas l'appareil tant qu'il n'a pas été com-
plètement assemblé.
m Risque de blessure!
Ne faites pas fonctionner l'appareil à moins de
n'avoir trouvé aucun défaut. Si une pièce est de-
venue défectueuse, assurez-vous de la rempla-
cer avant d'utiliser à nouveau l'appareil.
Vérifiez avant utilisation!
• Vérifiez que l'appareil est dans un état sûr
• Vérifiez l'absence de fuite au niveau de l'appareil.
• Vérifiez l'absence de défaut visuel au niveau de
l'appareil.
• Vérifiez que toutes les pièces de l'appareil ont été
solidement fixées.
• Vérifiez que tous les dispositifs de sécurité sont en
bon état.
m Risque de blessure !
Avant d'utiliser la débroussailleuse, enlevez toujours
les objets qui se trouvent sur le sol et qui pourraient
être projetés par la débrousailleuse en marche.
Démarrage Fig. 21 - 27 + 41
Une fois que la machine a été correctement installée,
démarrez le moteur comme suit :
1. Placez l'appareil sur une surface dure et plane.
2. Mettez l'interrupteur du moteur sur la position
ON. Fig. 22
3. Mettez la manette de starter sur la
Fig. 23
4. Appuyez sur la pompe à carburant plus de 5 fois.
Fig. 24
5. Tirez la poignée du lanceur (11) 3-5 fois pour dé-
marrer le moteur. Fig. 25
6. Tirez sur la corde jusqu'à ce que le moteur dé-
marre. Fig. 25
7. Attendez un moment et réglez la manette du star-
ter sur la position. Fig. 26
8. Lorsque le moteur est en marche et au ralenti,
appuyez d'abord sur le levier (7) de verrouillage
et poussez la manette d'accélération (8). La ma-
chine se met en marche. Si vous voulez verrouil-
ler le levier d'accélérateur à mi-régime, appuyez
sur le bouton de verrouillage (9). Fig. 27
9. Réglage de la longueur de la ligne pendant le
fonctionnement :
Cette machine est équipée d'une tête « Tap & Go
». Pour tirer plus de fil, tapez sur la tête de ligne de
coupe contre le rond tandis que le moteur est au
régime maximal : la ligne est automatiquement ti-
rée et le couteau coupe l'excès de longueur. Fig. 41
10. Si vous rencontrez un problème, mettez l'inter-
rupteur du moteur en position arrêt, la machine
s'arrête. Si nécessaire, arrêtez la tête de coupe,
relâchez le levier d'accélérateur (8). Fig. 27
position.
FR 35
