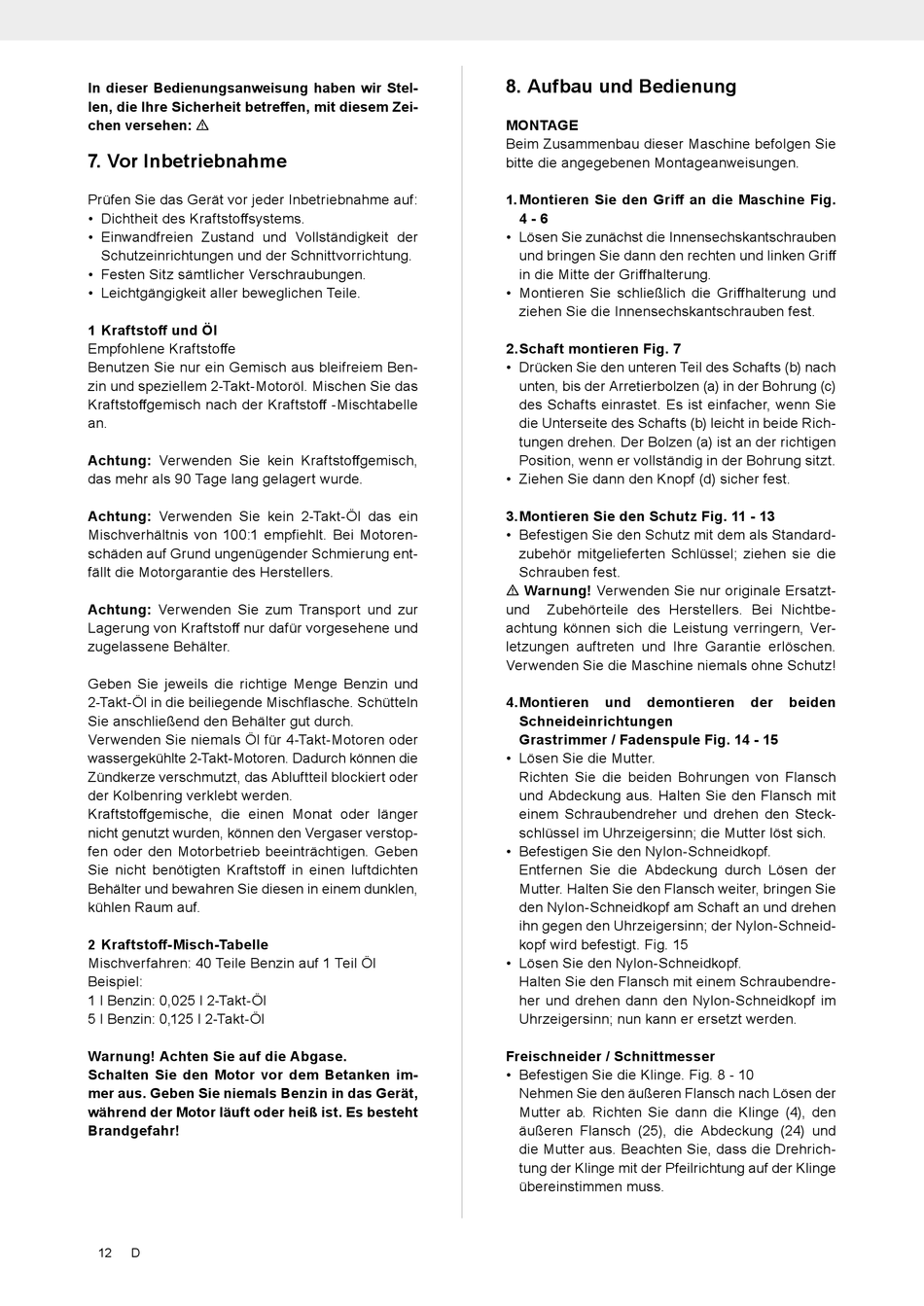

In dieser Bedienungsanweisung haben wir Stel-
len, die Ihre Sicherheit betreffen, mit diesem Zei-
chen versehen: m

7. Vor Inbetriebnahme

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:
• Dichtheit des Kraftstoffsystems.
• Einwandfreien Zustand und Vollständigkeit der
Schutzeinrichtungen und der Schnittvorrichtung.
• Festen Sitz sämtlicher Verschraubungen.
• Leichtgängigkeit aller beweglichen Teile.
Kraftstoff und Öl
1
Empfohlene Kraftstoffe
Benutzen Sie nur ein Gemisch aus bleifreiem Ben-
zin und speziellem 2-Takt-Motoröl. Mischen Sie das
Kraftstoffgemisch nach der Kraftstoff -Mischtabelle
an.
Achtung: Verwenden Sie kein Kraftstoffgemisch,
das mehr als 90 Tage lang gelagert wurde.
Achtung: Verwenden Sie kein 2-Takt-Öl das ein
Mischverhältnis von 100:1 empfiehlt. Bei Motoren-
schäden auf Grund ungenügender Schmierung ent-
fällt die Motorgarantie des Herstellers.
Achtung: Verwenden Sie zum Transport und zur
Lagerung von Kraftstoff nur dafür vorgesehene und
zugelassene Behälter.
Geben Sie jeweils die richtige Menge Benzin und
2-Takt-Öl in die beiliegende Mischflasche. Schütteln
Sie anschließend den Behälter gut durch.
Verwenden Sie niemals Öl für 4-Takt-Motoren oder
wassergekühlte 2-Takt-Motoren. Dadurch können die
Zündkerze verschmutzt, das Abluftteil blockiert oder
der Kolbenring verklebt werden.
Kraftstoffgemische, die einen Monat oder länger
nicht genutzt wurden, können den Vergaser verstop-
fen oder den Motorbetrieb beeinträchtigen. Geben
Sie nicht benötigten Kraftstoff in einen luftdichten
Behälter und bewahren Sie diesen in einem dunklen,
kühlen Raum auf.
Kraftstoff-Misch-Tabelle
2
Mischverfahren: 40 Teile Benzin auf 1 Teil Öl
Beispiel:
1 l Benzin: 0,025 l 2-Takt-Öl
5 l Benzin: 0,125 l 2-Takt-Öl
Warnung! Achten Sie auf die Abgase.
Schalten Sie den Motor vor dem Betanken im-
mer aus. Geben Sie niemals Benzin in das Gerät,
während der Motor läuft oder heiß ist. Es besteht
Brandgefahr!
12 D

8. Aufbau und Bedienung

MONTAGE
Beim Zusammenbau dieser Maschine befolgen Sie
bitte die angegebenen Montageanweisungen.
Montieren Sie den Griff an die Maschine Fig.
1.
4 - 6
• Lösen Sie zunächst die Innensechskantschrauben
und bringen Sie dann den rechten und linken Griff
in die Mitte der Griffhalterung.
• Montieren Sie schließlich die Griffhalterung und
ziehen Sie die Innensechskantschrauben fest.
2. Schaft montieren Fig. 7
• Drücken Sie den unteren Teil des Schafts (b) nach
unten, bis der Arretierbolzen (a) in der Bohrung (c)
des Schafts einrastet. Es ist einfacher, wenn Sie
die Unterseite des Schafts (b) leicht in beide Rich-
tungen drehen. Der Bolzen (a) ist an der richtigen
Position, wenn er vollständig in der Bohrung sitzt.
• Ziehen Sie dann den Knopf (d) sicher fest.
3. Montieren Sie den Schutz Fig. 11 - 13
• Befestigen Sie den Schutz mit dem als Standard-
zubehör mitgelieferten Schlüssel; ziehen sie die
Schrauben fest.
m Warnung! Verwenden Sie nur originale Ersatzt-
und Zubehörteile des Herstellers. Bei Nichtbe-
achtung können sich die Leistung verringern, Ver-
letzungen auftreten und Ihre Garantie erlöschen.
Verwenden Sie die Maschine niemals ohne Schutz!
4. Montieren und demontieren
Schneideinrichtungen
Grastrimmer / Fadenspule Fig. 14 - 15
• Lösen Sie die Mutter.
Richten Sie die beiden Bohrungen von Flansch
und Abdeckung aus. Halten Sie den Flansch mit
einem Schraubendreher und drehen den Steck-
schlüssel im Uhrzeigersinn; die Mutter löst sich.
• Befestigen Sie den Nylon-Schneidkopf.
Entfernen Sie die Abdeckung durch Lösen der
Mutter. Halten Sie den Flansch weiter, bringen Sie
den Nylon-Schneidkopf am Schaft an und drehen
ihn gegen den Uhrzeigersinn; der Nylon-Schneid-
kopf wird befestigt. Fig. 15
• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendre-
her und drehen dann den Nylon-Schneidkopf im
Uhrzeigersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser
• Befestigen Sie die Klinge. Fig. 8 - 10
Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann die Klinge (4), den
äußeren Flansch (25), die Abdeckung (24) und
die Mutter aus. Beachten Sie, dass die Drehrich-
tung der Klinge mit der Pfeilrichtung auf der Klinge
übereinstimmen muss.
der beiden
