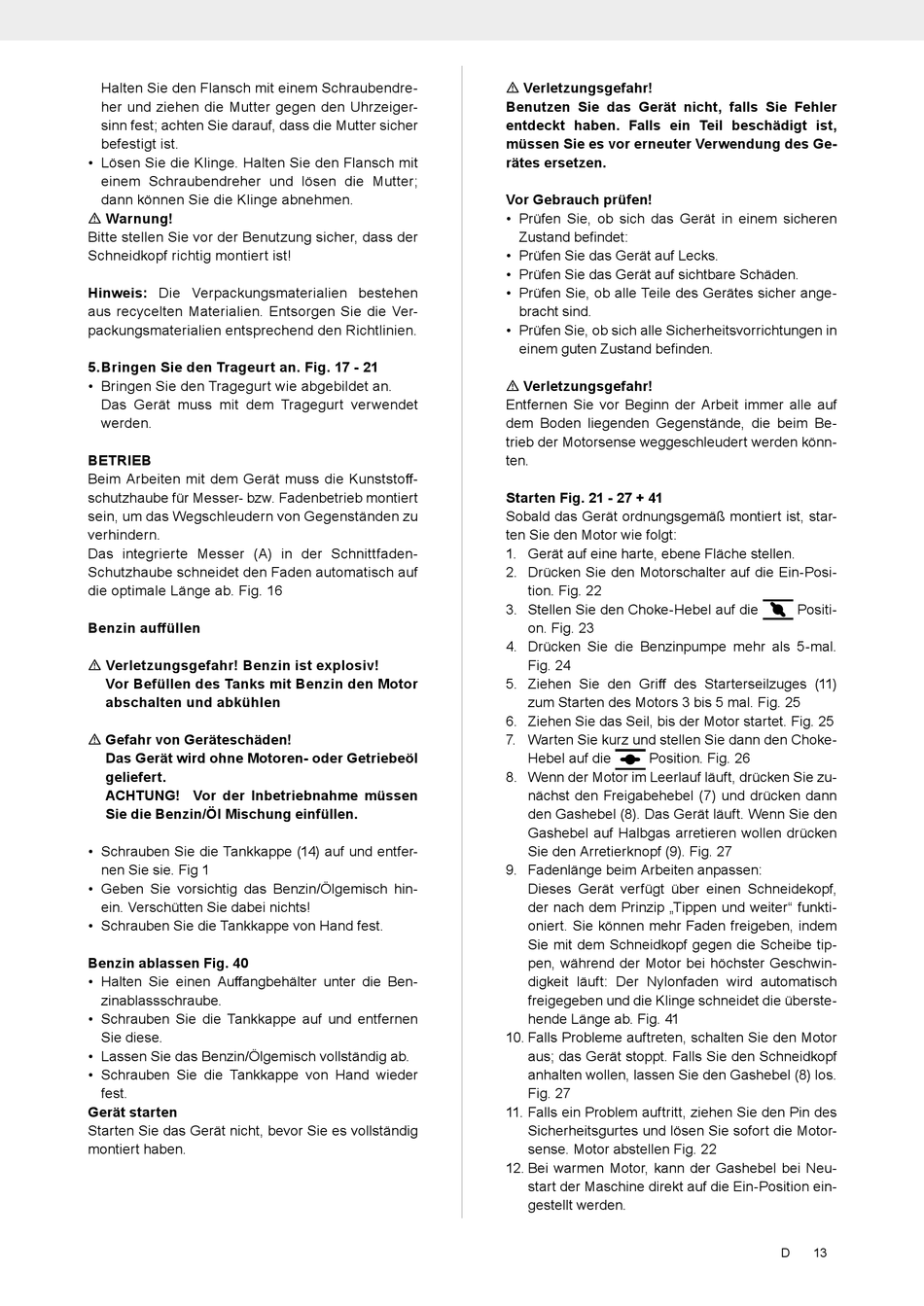

Scheppach BC52PB Originalbetriebsanleitung Seite 13

Halten Sie den Flansch mit einem Schraubendre-
her und ziehen die Mutter gegen den Uhrzeiger-
sinn fest; achten Sie darauf, dass die Mutter sicher
befestigt ist.
• Lösen Sie die Klinge. Halten Sie den Flansch mit
einem Schraubendreher und lösen die Mutter;
dann können Sie die Klinge abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
Hinweis: Die Verpackungsmaterialien bestehen
aus recycelten Materialien. Entsorgen Sie die Ver-
packungsmaterialien entsprechend den Richtlinien.
5. Bringen Sie den Trageurt an. Fig. 17 - 21
• Bringen Sie den Tragegurt wie abgebildet an.
Das Gerät muss mit dem Tragegurt verwendet
werden.
BETRIEB
Beim Arbeiten mit dem Gerät muss die Kunststoff-
schutzhaube für Messer- bzw. Fadenbetrieb montiert
sein, um das Wegschleudern von Gegenständen zu
verhindern.
Das integrierte Messer (A) in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab. Fig. 16
Benzin auffüllen
m Verletzungsgefahr! Benzin ist explosiv!
Vor Befüllen des Tanks mit Benzin den Motor
abschalten und abkühlen
m Gefahr von Geräteschäden!
Das Gerät wird ohne Motoren- oder Getriebeöl
geliefert.
ACHTUNG! Vor der Inbetriebnahme müssen
Sie die Benzin/Öl Mischung einfüllen.
• Schrauben Sie die Tankkappe (14) auf und entfer-
nen Sie sie. Fig 1
• Geben Sie vorsichtig das Benzin/Ölgemisch hin-
ein. Verschütten Sie dabei nichts!
• Schrauben Sie die Tankkappe von Hand fest.
Benzin ablassen Fig. 40
• Halten Sie einen Auffangbehälter unter die Ben-
zinablassschraube.
• Schrauben Sie die Tankkappe auf und entfernen
Sie diese.
• Lassen Sie das Benzin/Ölgemisch vollständig ab.
• Schrauben Sie die Tankkappe von Hand wieder
fest.
Gerät starten
Starten Sie das Gerät nicht, bevor Sie es vollständig
montiert haben.
m Verletzungsgefahr!
Benutzen Sie das Gerät nicht, falls Sie Fehler
entdeckt haben. Falls ein Teil beschädigt ist,
müssen Sie es vor erneuter Verwendung des Ge-
rätes ersetzen.
Vor Gebrauch prüfen!
• Prüfen Sie, ob sich das Gerät in einem sicheren
Zustand befindet:
• Prüfen Sie das Gerät auf Lecks.
• Prüfen Sie das Gerät auf sichtbare Schäden.
• Prüfen Sie, ob alle Teile des Gerätes sicher ange-
bracht sind.
• Prüfen Sie, ob sich alle Sicherheitsvorrichtungen in
einem guten Zustand befinden.
m Verletzungsgefahr!
Entfernen Sie vor Beginn der Arbeit immer alle auf
dem Boden liegenden Gegenstände, die beim Be-
trieb der Motorsense weggeschleudert werden könn-
ten.
Starten Fig. 21 - 27 + 41
Sobald das Gerät ordnungsgemäß montiert ist, star-
ten Sie den Motor wie folgt:
1. Gerät auf eine harte, ebene Fläche stellen.
2. Drücken Sie den Motorschalter auf die Ein-Posi-
tion. Fig. 22
3. Stellen Sie den Choke-Hebel auf die
on. Fig. 23
4. Drücken Sie die Benzinpumpe mehr als 5-mal.
Fig. 24
5. Ziehen Sie den Griff des Starterseilzuges (11)
zum Starten des Motors 3 bis 5 mal. Fig. 25
6. Ziehen Sie das Seil, bis der Motor startet. Fig. 25
7. Warten Sie kurz und stellen Sie dann den Choke-
Hebel auf die Position. Fig. 26
8. Wenn der Motor im Leerlauf läuft, drücken Sie zu-
nächst den Freigabehebel (7) und drücken dann
den Gashebel (8). Das Gerät läuft. Wenn Sie den
Gashebel auf Halbgas arretieren wollen drücken
Sie den Arretierknopf (9). Fig. 27
9. Fadenlänge beim Arbeiten anpassen:
Dieses Gerät verfügt über einen Schneidekopf,
der nach dem Prinzip „Tippen und weiter" funkti-
oniert. Sie können mehr Faden freigeben, indem
Sie mit dem Schneidkopf gegen die Scheibe tip-
pen, während der Motor bei höchster Geschwin-
digkeit läuft: Der Nylonfaden wird automatisch
freigegeben und die Klinge schneidet die überste-
hende Länge ab. Fig. 41
10. Falls Probleme auftreten, schalten Sie den Motor
aus; das Gerät stoppt. Falls Sie den Schneidkopf
anhalten wollen, lassen Sie den Gashebel (8) los.
Fig. 27
11. Falls ein Problem auftritt, ziehen Sie den Pin des
Sicherheitsgurtes und lösen Sie sofort die Motor-
sense. Motor abstellen Fig. 22
12. Bei warmen Motor, kann der Gashebel bei Neu-
start der Maschine direkt auf die Ein-Position ein-
gestellt werden.
Positi-
D 13
