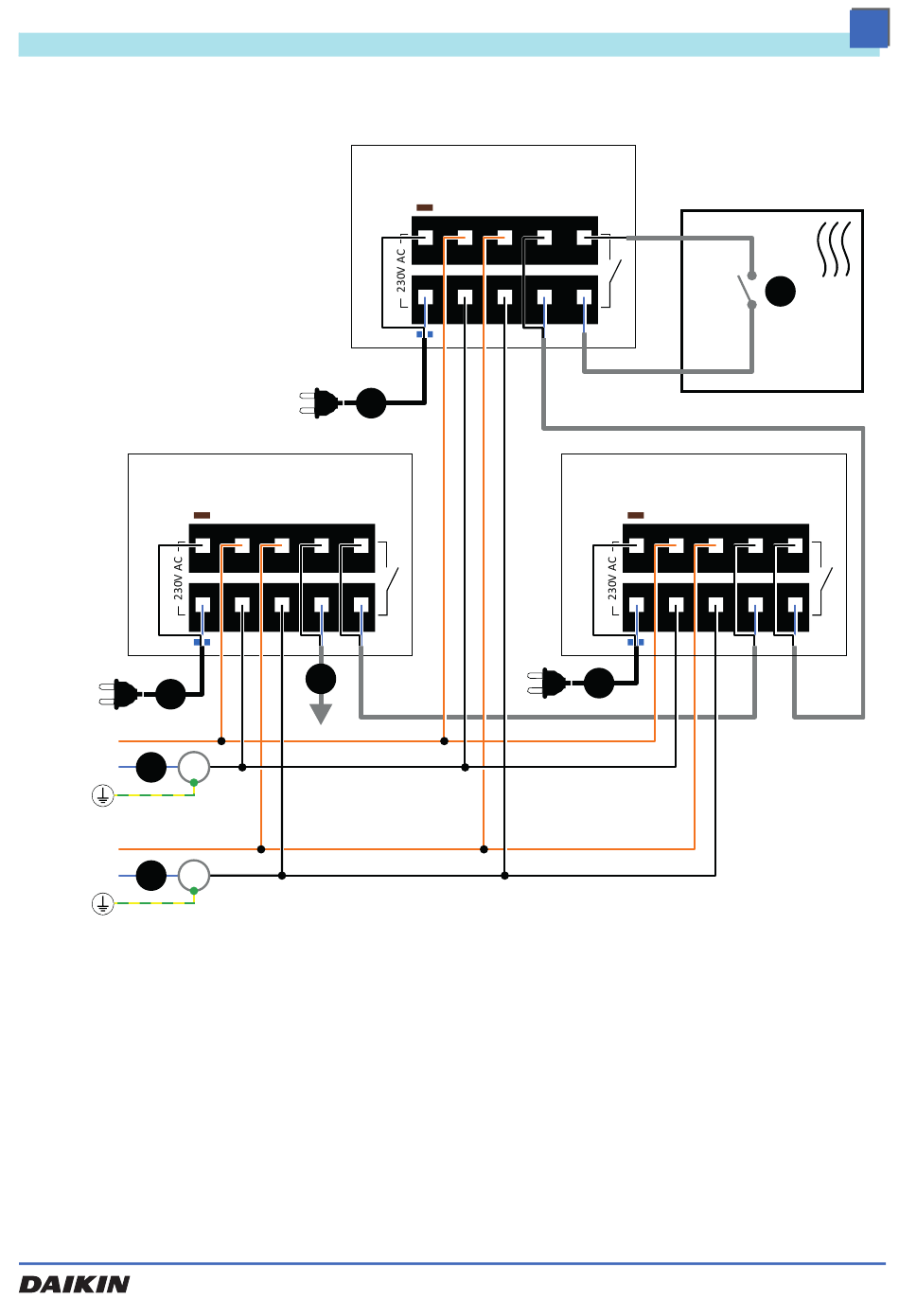

5.3.2 Schema di collegamento per più prodotti
B M 1
A
L
N
F P
L
N
E P
A. Piano superiore
B. Piano terra
C. Seminterrato
Fig. 5-8: Schema di collegamento per esempio a cascata
Installazione
BM3
A
Pump
Heat/Cool
Relays
Heat Cool Out In
C
RoCon UFH
Pump
Heat/Cool
Relays
Heat Cool Out In
B M 2
A
D. Riscaldamento
E. Pompa raffreddamento
max. AC 250 V, 3 A
F. Pompa riscaldamento
max. AC 250 V, 3 A
