7 Exploitation
7.1 Aperçu des signaux à DEL

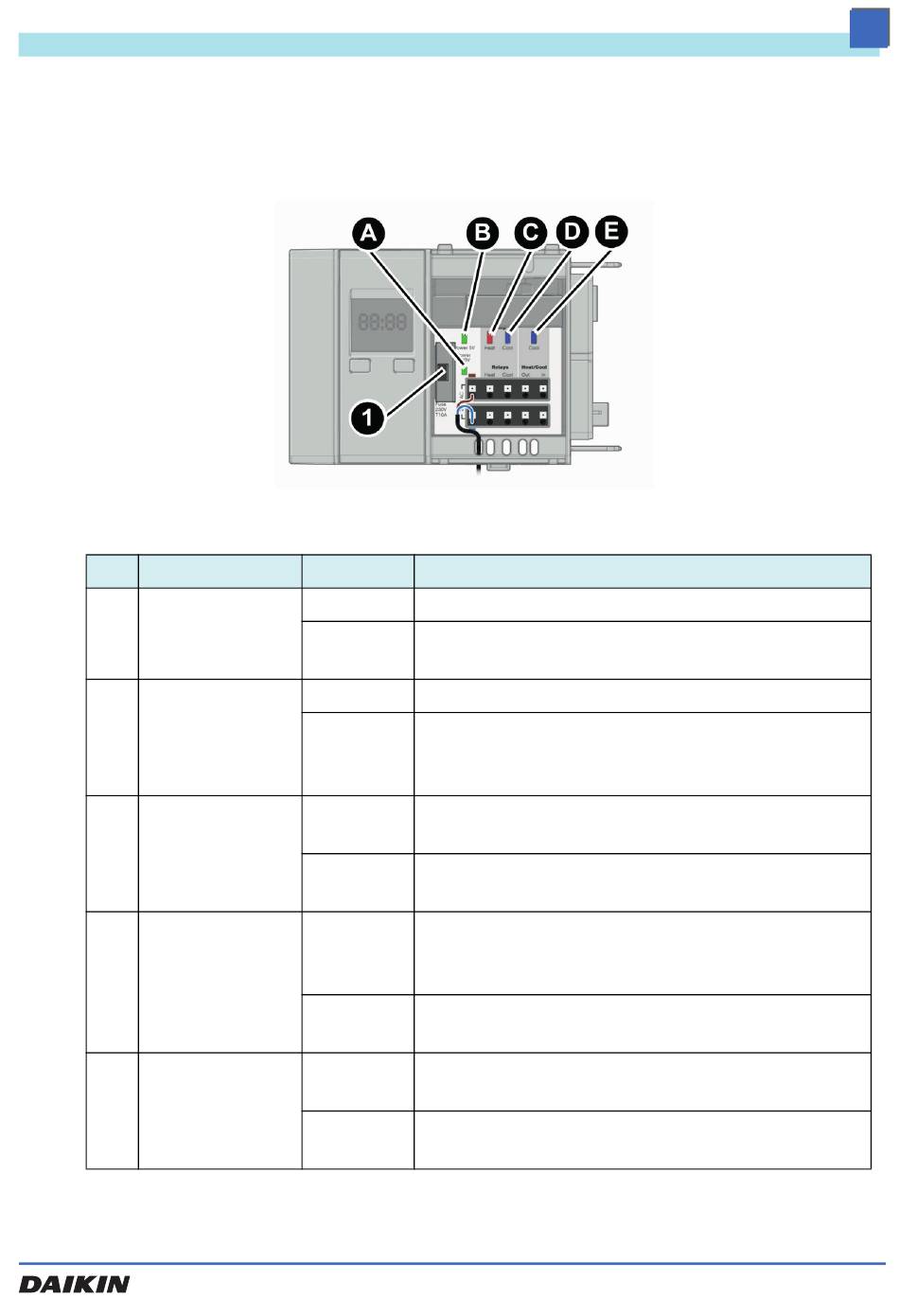

Fig. 7-1: Position des DEL dans le module de base
Affichage
Marche tension
secteur
A.
(DEL verte)
Marche 5 V
(DEL verte)
B.
Pompe de
chauffage
C.
(DEL rouge)
Pompe de refroi-
dissement
D.
(DEL bleue)
Refroidissement
(DEL bleue)
E.
Tab. 7-1: Signaux à DEL dans le module de base
Exploitation
État
Allumée
Éteinte
Allumée
Éteinte
Allumée
Éteinte
Allumée
Éteinte
Allumée
Éteinte
RoCon UFH
Explication
Si tension secteur 230 V CA disponible.
En cas de coupure de la tension secteur.
En cas de défaillance du fusible (1).
Si alimentation en 5 V disponible.
En cas de coupure de la tension secteur.
En cas de défaillance du fusible (1).
En cas de coupure de l'alimentation en 5 V.
Si au moins un thermostat d'ambiance demande
de l'énergie de chauffage.
Si aucun thermostat d'ambiance ne demande
d'énergie de chauffage.
Si le dispositif de régulation est réglé sur
« Refroidissement » et au moins un thermostat
d'ambiance demande du refroidissement.
Si aucun thermostat d'ambiance ne demande de
refroidissement.
Si le dispositif de régulation est réglé sur
« Refroidissement ».
Si le dispositif de régulation est réglé sur
« Chauffage ».
